Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

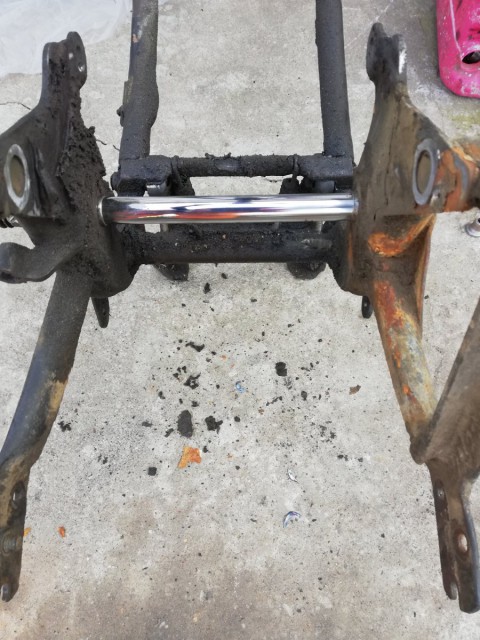

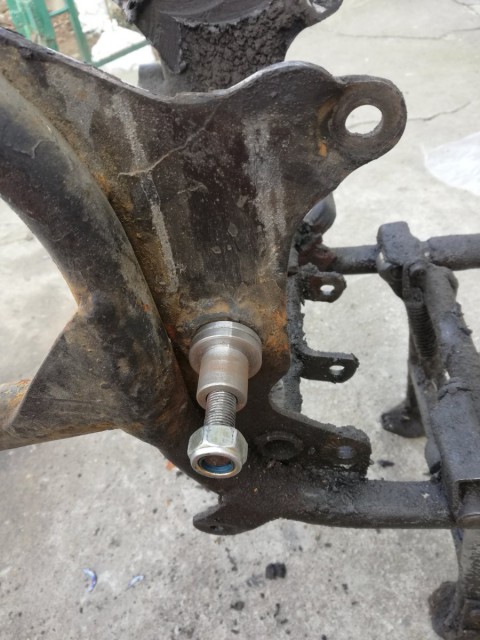

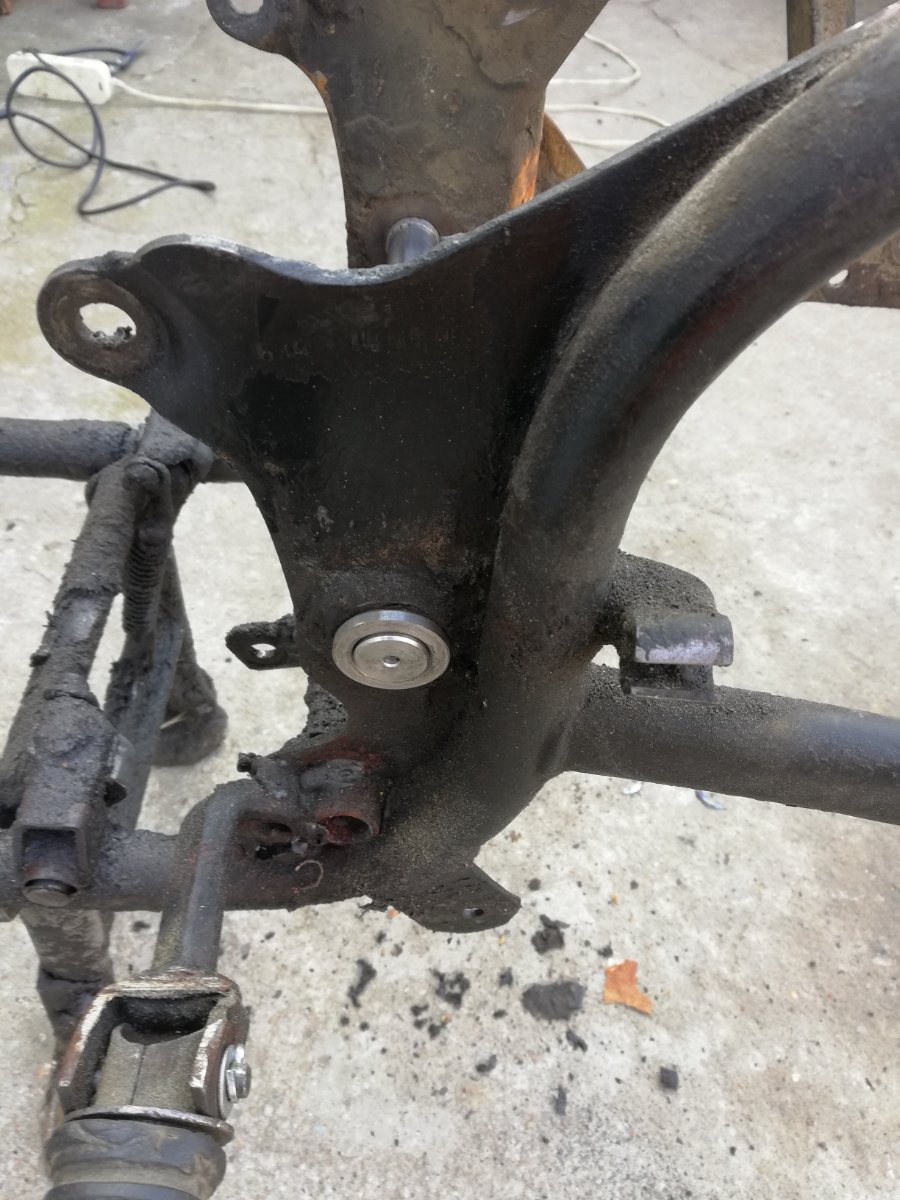

За сегодня сделал первую примерку и подгонку деталей маятника. Новодельный маятник будет на 10 см длиннее заводского, этого достаточно, чтобы освободить место для моноаммортизатора.

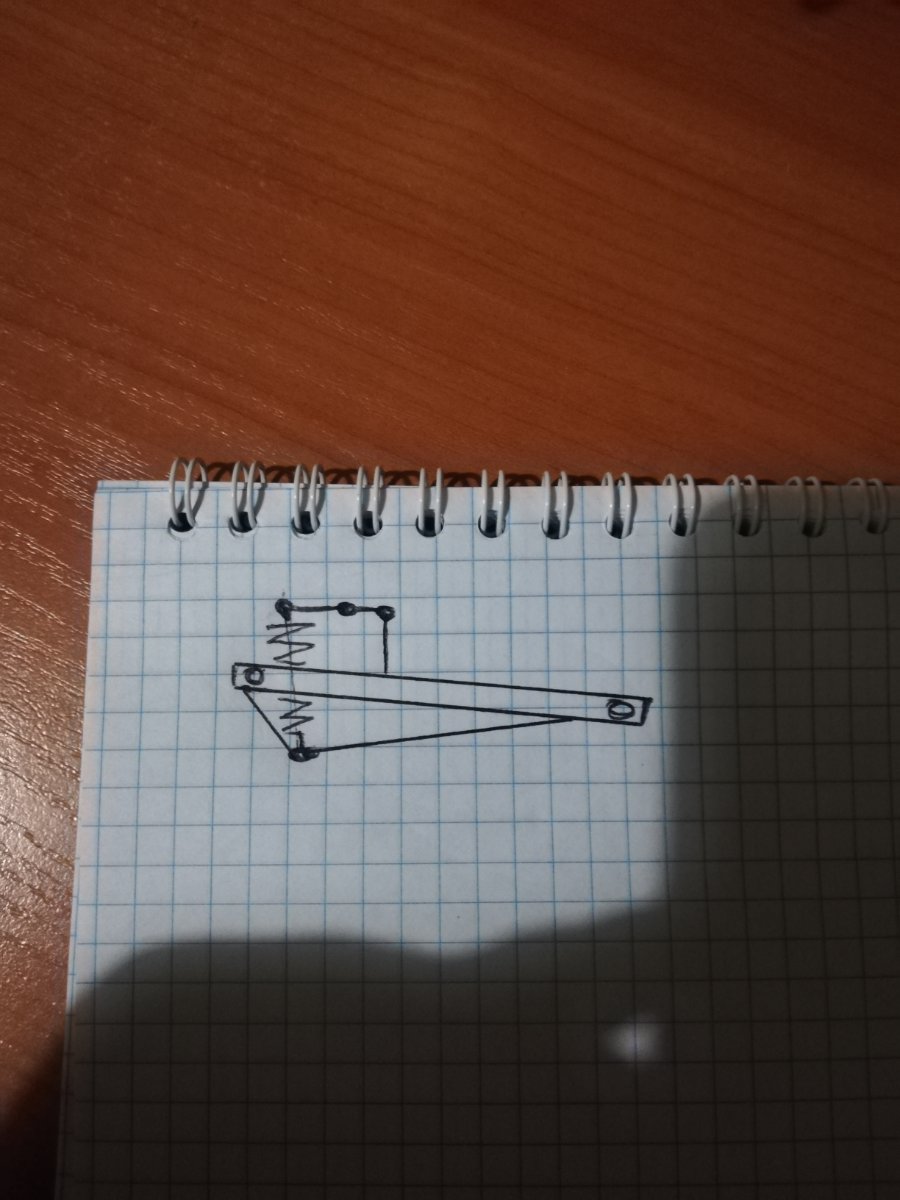

Схему частично перерисовал - теперь усилитель маятника будет снизу и будет опорой нижней части аммортизатора. Коромысло рычажной системы осталось на прежнем месте.
Вложения

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

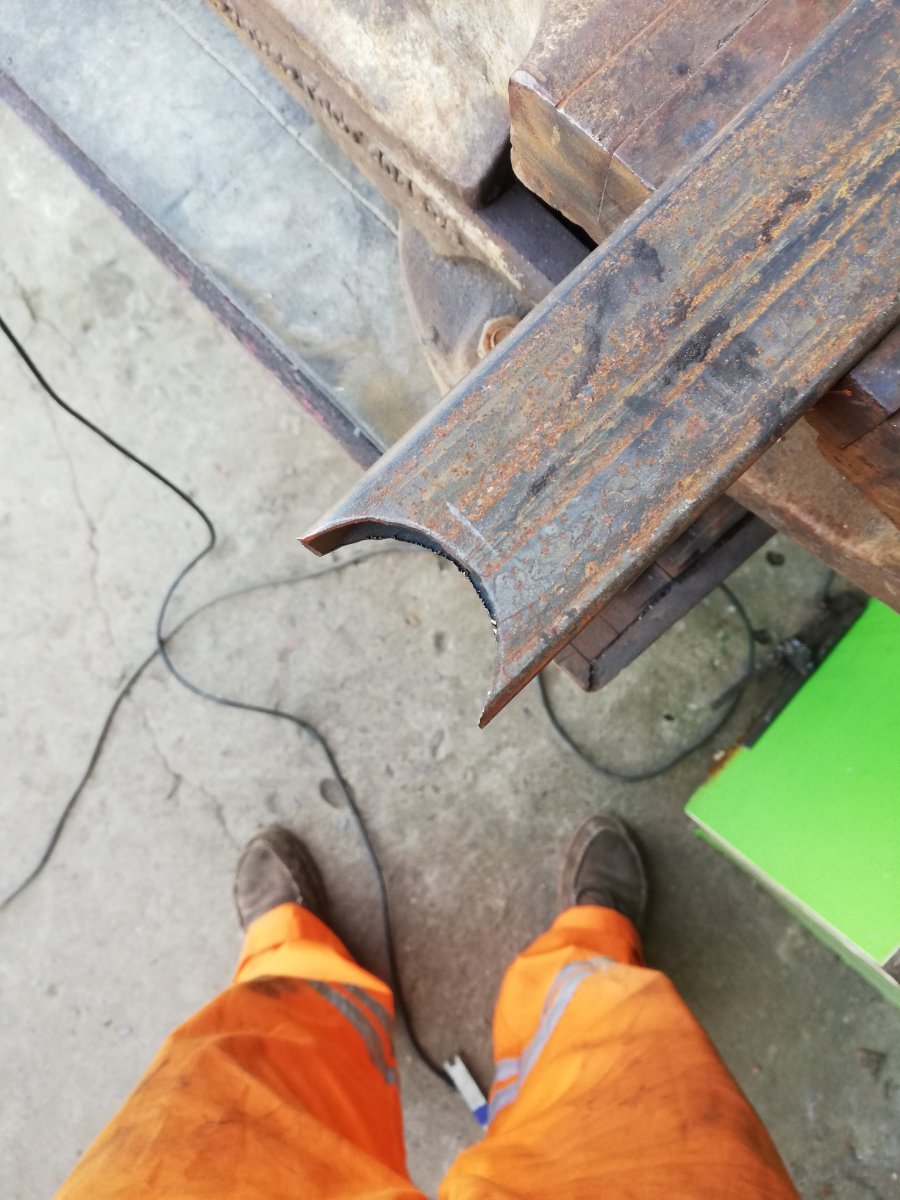

Подгонка
Вложения

Аватара пользователя
assistant
Старая гвардия
Сообщения: 1374
Зарегистрирован: 10 дек 2011, 10:09
Мотоцикл: Jawa 634-8-15, Jawa360, Honda Shadow 0.75
Откуда: Leszno Polska
Благодарил (а): 36 раз
Поблагодарили: 77 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение assistant »

Грязюку не відколупуєш бо потім по дорозі відпаде?
За это сообщение автора assistant поблагодарил:
route 66
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход +380960819191

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

После всех сварочных работ рама пойдет под пескоструй.

Аватара пользователя
assistant
Старая гвардия
Сообщения: 1374
Зарегистрирован: 10 дек 2011, 10:09
Мотоцикл: Jawa 634-8-15, Jawa360, Honda Shadow 0.75
Откуда: Leszno Polska
Благодарил (а): 36 раз
Поблагодарили: 77 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение assistant »

Dermengy писал(а):
21 фев 2020, 21:13
После всех сварочных работ рама пойдет под пескоструй.
Когда всю картошку с подвала съем, тогда ложку и помою
Не кропотливый тяжкий труд, а мыслей ход определяет Ваш доход +380960819191

Аватара пользователя
KWAKA
Омаровод
Сообщения: 2539
Зарегистрирован: 14 июн 2010, 21:55
Мотоцикл: BIG RED CANNON
Откуда: БЦ
Благодарил (а): 433 раза
Поблагодарили: 252 раза
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение KWAKA »

Як ти забезпечив, щоб вісь маятника і колеса були паралельні, та лежали в одній площині?

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

У меня встречный вопрос - как ты контролируешь параллельность осей при регулировке натяжения цепи?
Выше я уже говорил, что контроль в стапеле.
За это сообщение автора Dermengy поблагодарил:
kozyr

Odessa UA
рокер
Сообщения: 378
Зарегистрирован: 11 июл 2016, 01:49
Мотоцикл: Ява634
Откуда: Одесса
Благодарил (а): 135 раз
Поблагодарили: 58 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Odessa UA »

Dermengy писал(а):
22 фев 2020, 09:06
У меня встречный вопрос - как ты контролируешь параллельность осей при регулировке натяжения цепи?
Выше я уже говорил, что контроль в стапеле.
Да, я тоже когда делал натяжку задавался этой мыслью - это же всё "наглазок". Даже подумал сделать какой то шаблон, что ли, типа штангеля с длинными губками и с двух сторон по осям маятника и колеса мерить.

Аватара пользователя
Vadka
рокер
Сообщения: 192
Зарегистрирован: 03 сен 2014, 22:08
Мотоцикл: JAWA 638-5-00
Откуда: Полтава
Благодарил (а): 16 раз
Поблагодарили: 18 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Vadka »

Odessa UA писал(а):
22 фев 2020, 10:42
Dermengy писал(а):
22 фев 2020, 09:06
У меня встречный вопрос - как ты контролируешь параллельность осей при регулировке натяжения цепи?
Выше я уже говорил, что контроль в стапеле.
Да, я тоже когда делал натяжку задавался этой мыслью - это же всё "наглазок". Даже подумал сделать какой то шаблон, что ли, типа штангеля с длинными губками и с двух сторон по осям маятника и колеса мерить.
Скан сторінки з мануала до Яви 634:

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

И даже это не гарантирует параллельности осей маятника и колеса.
Только соосность колес, а это и есть конечная цель.

Аватара пользователя
KWAKA
Омаровод
Сообщения: 2539
Зарегистрирован: 14 июн 2010, 21:55
Мотоцикл: BIG RED CANNON
Откуда: БЦ
Благодарил (а): 433 раза
Поблагодарили: 252 раза
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение KWAKA »

В мене на маятнику і на натяжниках є мітки. Спочатку по ним виставляю, а потім рахую пів-оберти ключа.

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

Сегодня прибыл коленвал после дефектовки и замены центрального подшипника :super:
Олегу Николаевичу Романюк (OlegHanter) огромная благодарность.
В общем-то собралось уже все железо для начала сборки двигателя.
Опыта по двигателю Явы у меня нет никакого, потому буду все этапы отображать на этой странице, может из Явистов чего дельного подскажут.
Вложения
За это сообщение автора Dermengy поблагодарил:
route 66

Аватара пользователя
Geser
Гесератор-модератор
Сообщения: 2066
Зарегистрирован: 31 май 2009, 11:06
Мотоцикл: Jawa 350 638 1988
Откуда: Волиця - Київ - Бориспіль
Благодарил (а): 277 раз
Поблагодарили: 175 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Geser »

Головне бути впевненим в коробці.

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

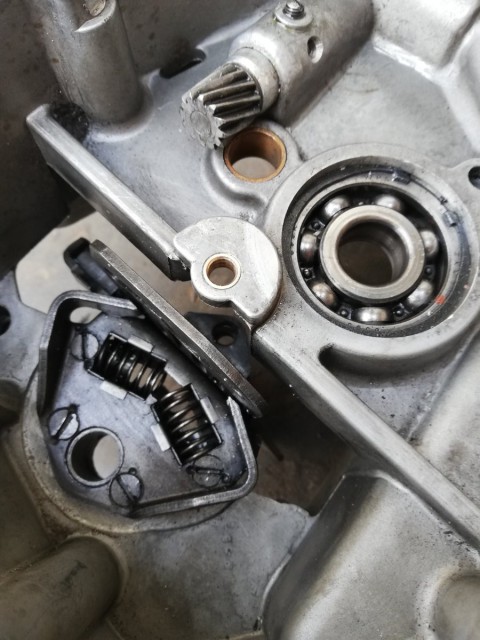

Этого узла я боюсь больше всего :(
За пол года эксплуатации Явы нареканий на работу КПП не было никаких, она не выла, скорости на вылетали, все передачи включались точно.
При вскрытии : бронзовые втулки промежуточного вала замены не требуют. Пересмотрел все шестерни на предмет сколов и выработки, даже на шестернях-коретках критического износа нет. На вилках видно пятно контакта, но нет синевы и явной выработки, зато есть выработка в штифте, которым вилки скользят в пазах кулисы :|
Валы между картерами имеют небольшой люфт, точно не измерял, на глаз до 0.5 мм.
Посмотрел видео Г. Трифонова по регулировке кпп, проверил все пункты на своей коробке, ничего проблемного по зазорам и зацеплению не обнаружил.
Вложения
За это сообщение автора Dermengy поблагодарил:
motorocker

Аватара пользователя
kozyr
человек швейцарский нож
Сообщения: 437
Зарегистрирован: 06 авг 2016, 20:58
Мотоцикл: Jawa старушечка
Откуда: Киевская обл. п.г.т. Коцюбинское.
Благодарил (а): 203 раза
Поблагодарили: 77 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение kozyr »

Привет! :beer2: Став её на место и незамарачевайся! Единственное проверь подшипники! Если у тебя притензий к ней не было, то судя по фоткам и твоему рассказу все будет гуд! :super:
Обращайся с людьми так, как ты хочешь, что бы люди обращались с тобой! :dedushka:
097 435 89 96; Вайбер 093 578 98 17.

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

Вилку то я оставлю, но штифт будет новый.
В левой половине картера разбито отверстие под ось вилок, тоже под ремонт

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

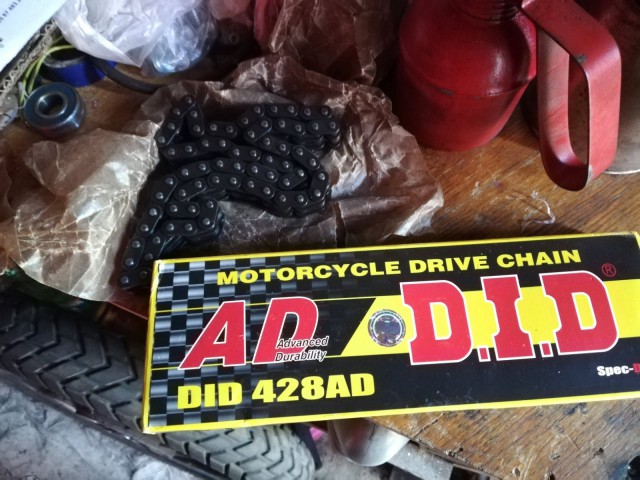

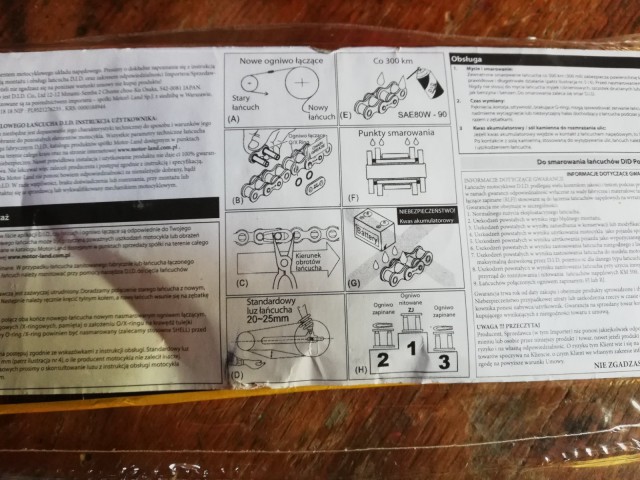

Вопрос с цепями закрыл :gangsta:
Моторная - Ditton
Колесная - DID
Вложения

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

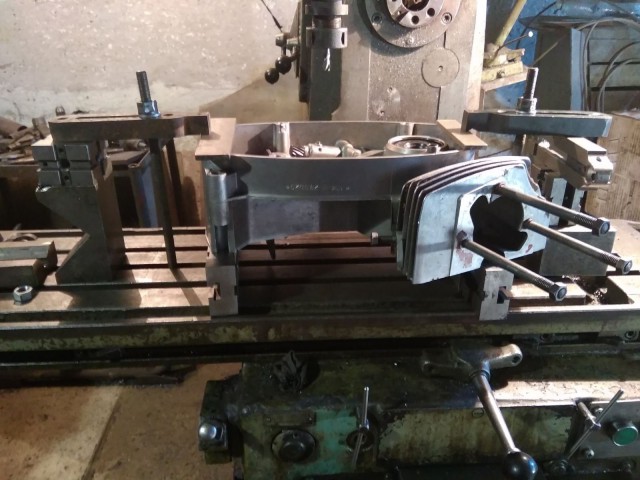

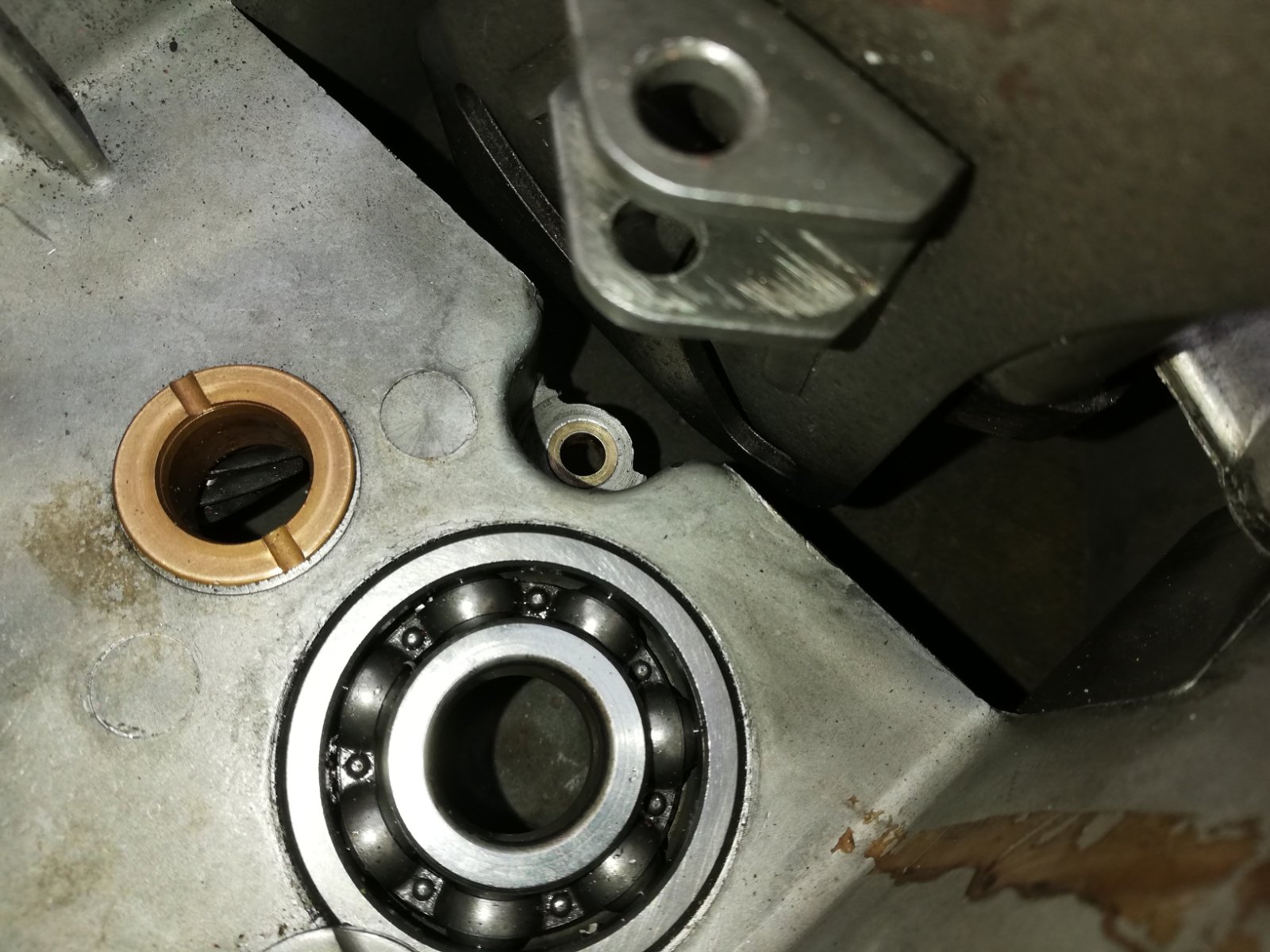

Работа по картеру.
Было разбито отверстие под ось вилок в левой половине картера.
Отверстие рассверлено и завтулено. Работа выполнена Дмитрием Odessa_UA :beer1:
Вложения
Последний раз редактировалось Dermengy 10 мар 2020, 20:05, всего редактировалось 1 раз.
За это сообщение автора Dermengy поблагодарил:
kozyr

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

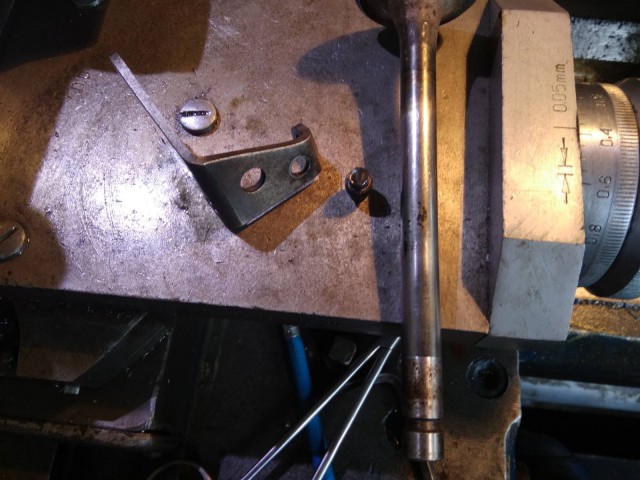

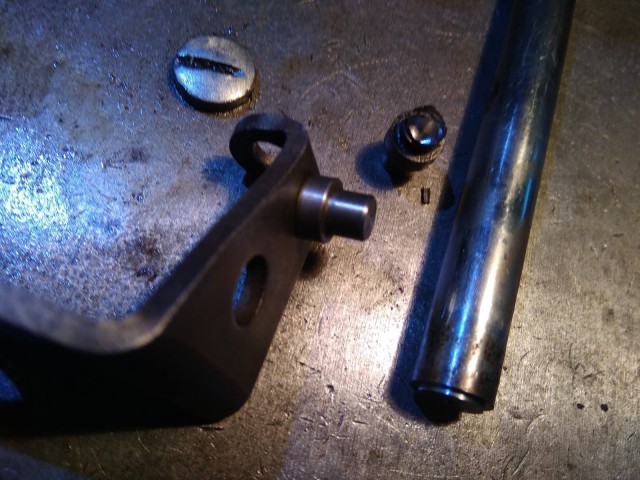

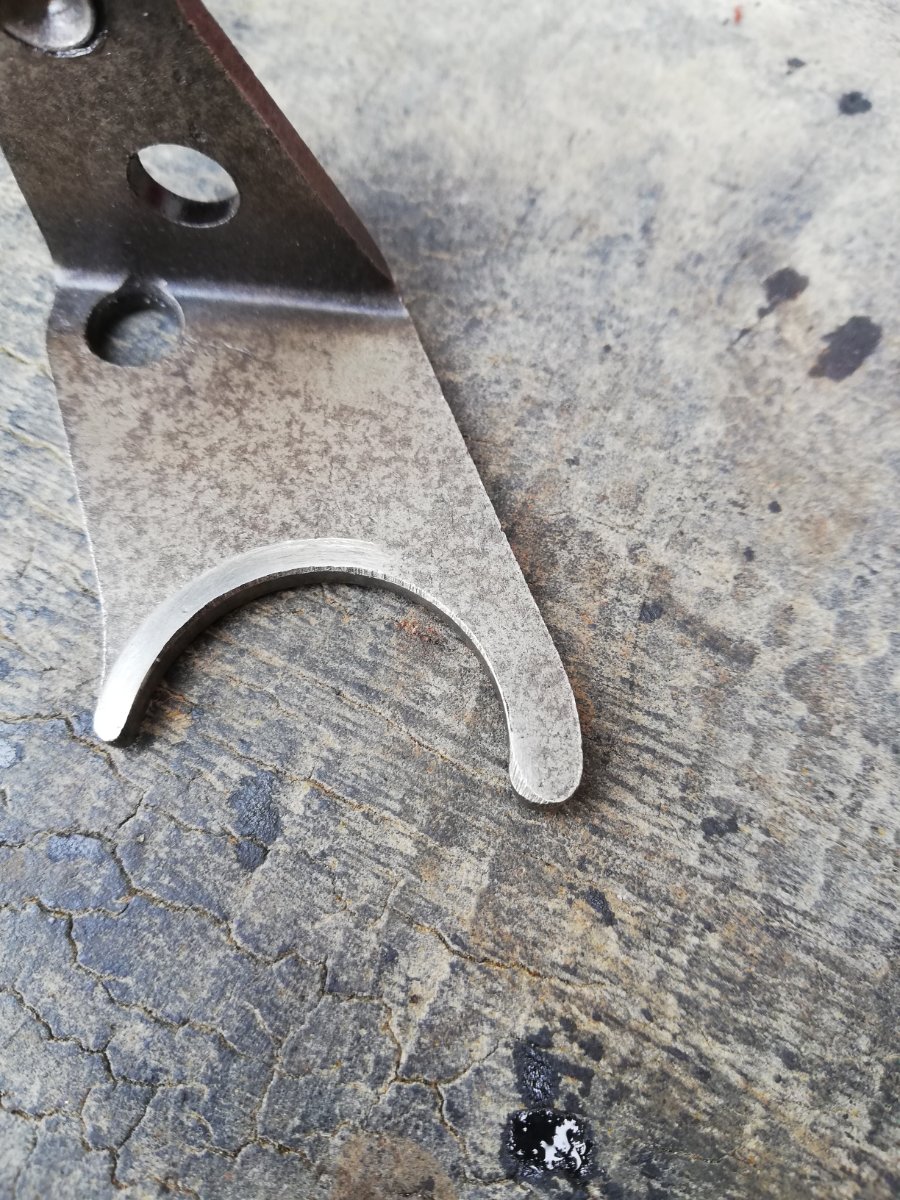

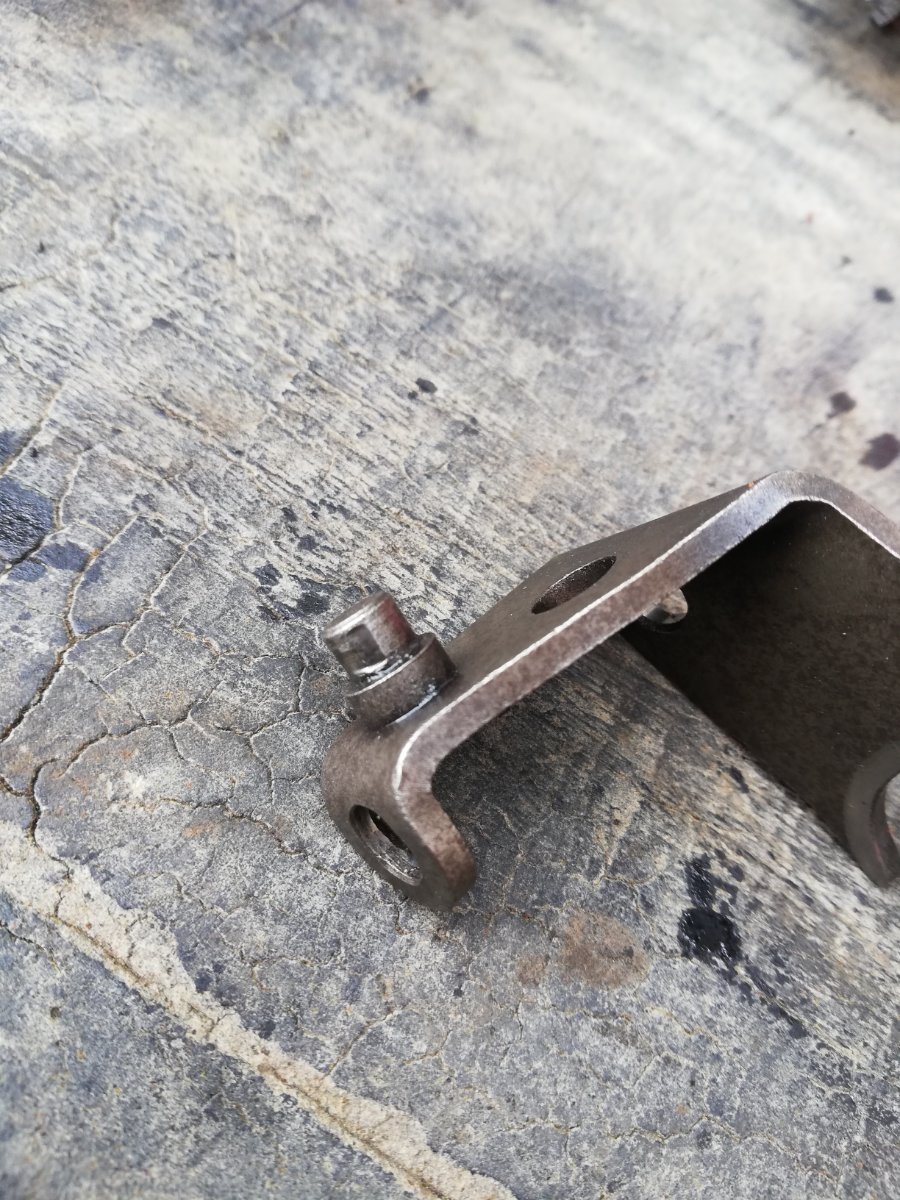

На одной из вилок КПП была выработка штифта, которым вилка зацепляетчя в кулису.
Из клапана выточен новый штифт.
Работа Odessa_UA :super:
Вложения
За это сообщение автора Dermengy поблагодарили (всего 3):
route 66kozyrDr_Hammer

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

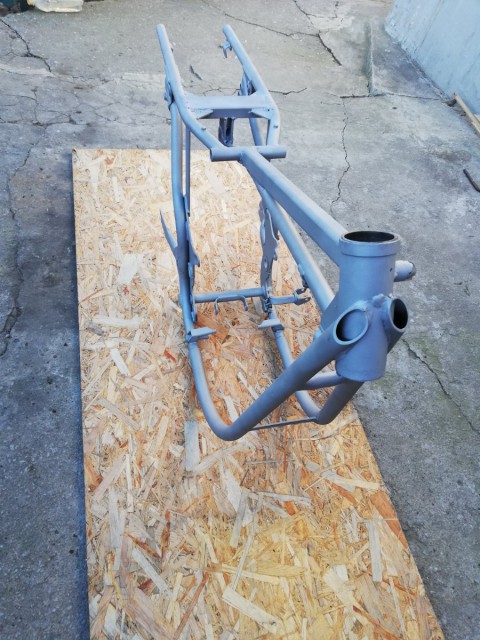

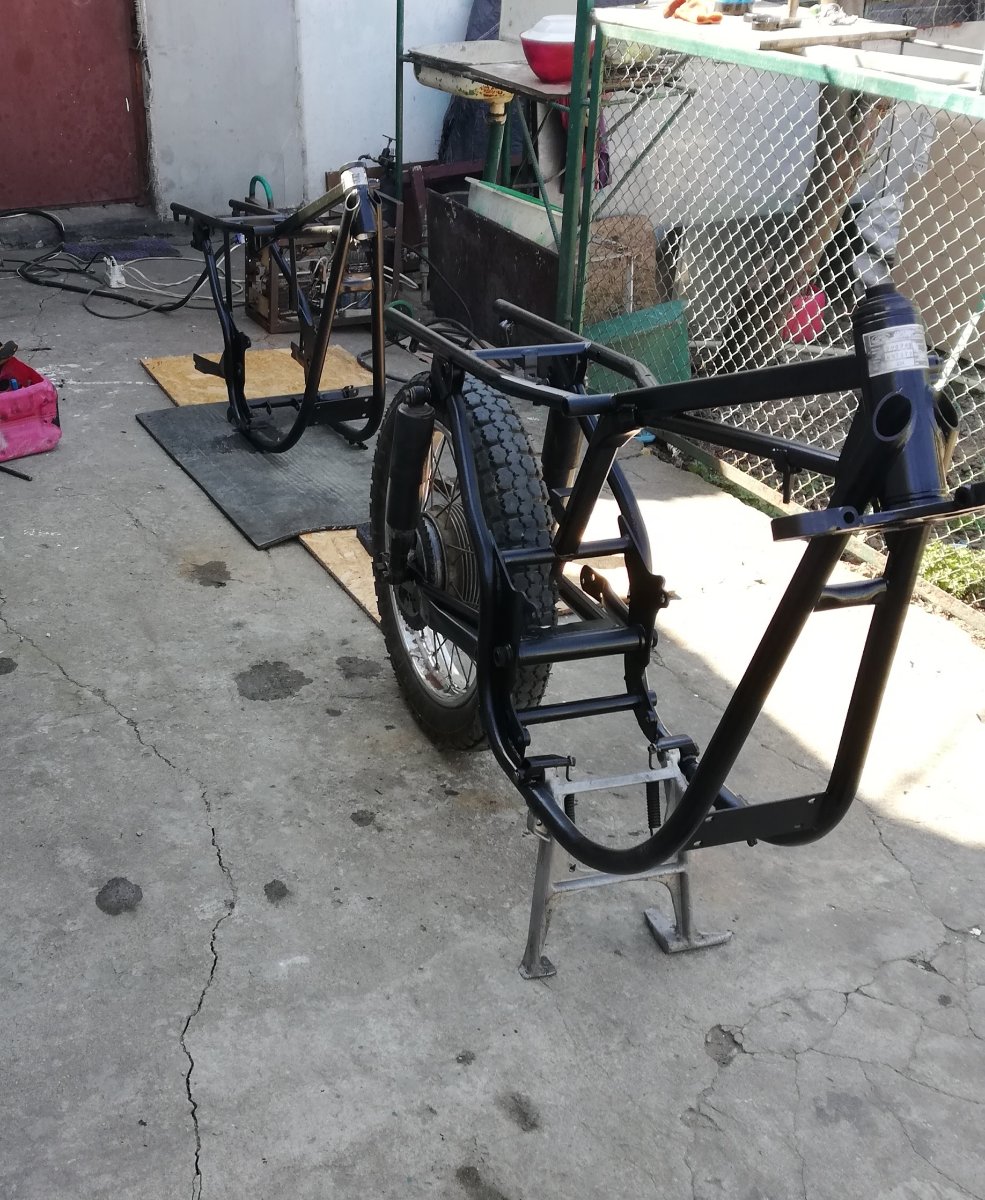

Рама после пескоструйной очистки.
Вложения

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

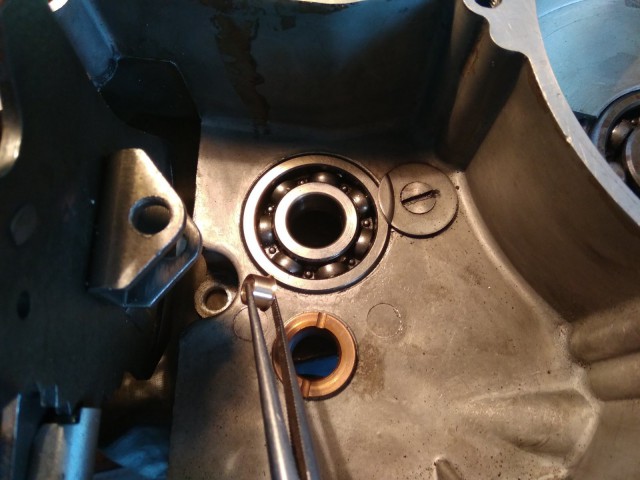

Сборка движется неспешно :smoke2:
Погода и эпид обстановка не способствуют :(
Вложения
За это сообщение автора Dermengy поблагодарил:
motorocker

motorocker
рокер
Сообщения: 393
Зарегистрирован: 01 июн 2009, 11:20
Мотоцикл: CZ 472.3. 1977 г. вып., мокики "Карпати"-2, Sagitta Resistente ZN50QT, Zongshen GY 200.
Откуда: Тамбов
Благодарил (а): 97 раз
Поблагодарили: 55 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение motorocker »

Слежу за делами, внутренности двигателя порадовали глаз! У самого "эпид. обстановка" застопорила вывод из спячки своего "бурого европейского медведя" - ЧЗ-та. Обе "панды" после выхода из спячки немного порадовали меня своей работой, но погода и опять же "эпид. обстановка" загнали нас обратно по берлогам... Занимаюсь доводкой шлемаков и пр. ненужностей около - мотоциклетной тематики.

Dermengy
рокер
Сообщения: 333
Зарегистрирован: 18 авг 2019, 11:46
Мотоцикл: Днепр, Jawa 634, ИЖ-П
Откуда: Одесса
Благодарил (а): 97 раз
Поблагодарили: 86 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Dermengy »

Рокеры, подскажите где можно приобрести нормальную ведущую звезду на 19 зубьев.
Заказывал в харьковском инет магазине, прислали залипуху.

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 3109
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 250 раз
Поблагодарили: 97 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Aleks1978 »

мабуть ніде. я брав у звичайному магазині. наче нічого.
свого часу такі зірки в нас закаляли самостійно.
095 02 63 867юмс 093 584 54 82 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Odessa UA
рокер
Сообщения: 378
Зарегистрирован: 11 июл 2016, 01:49
Мотоцикл: Ява634
Откуда: Одесса
Благодарил (а): 135 раз
Поблагодарили: 58 раз
Контактная информация:

Re: Jawa 634-7. Dermengy. Одесса.

Сообщение Odessa UA »

Dermengy писал(а):
04 апр 2020, 09:26
Рокеры, подскажите где можно приобрести нормальную ведущую звезду на 19 зубьев.
Заказывал в харьковском инет магазине, прислали залипуху.
В чём залипушность выражается?
