JAWA 350 typ 638.7.00;) з Луцька

В данном разделе публикуем фото своих мотоциклов
Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

Почистив запасні глушаки сьогодні, давно так руки не марав))), частину карбону вырубав заточеним куском арматури, решта випалив - чистота і порядок.

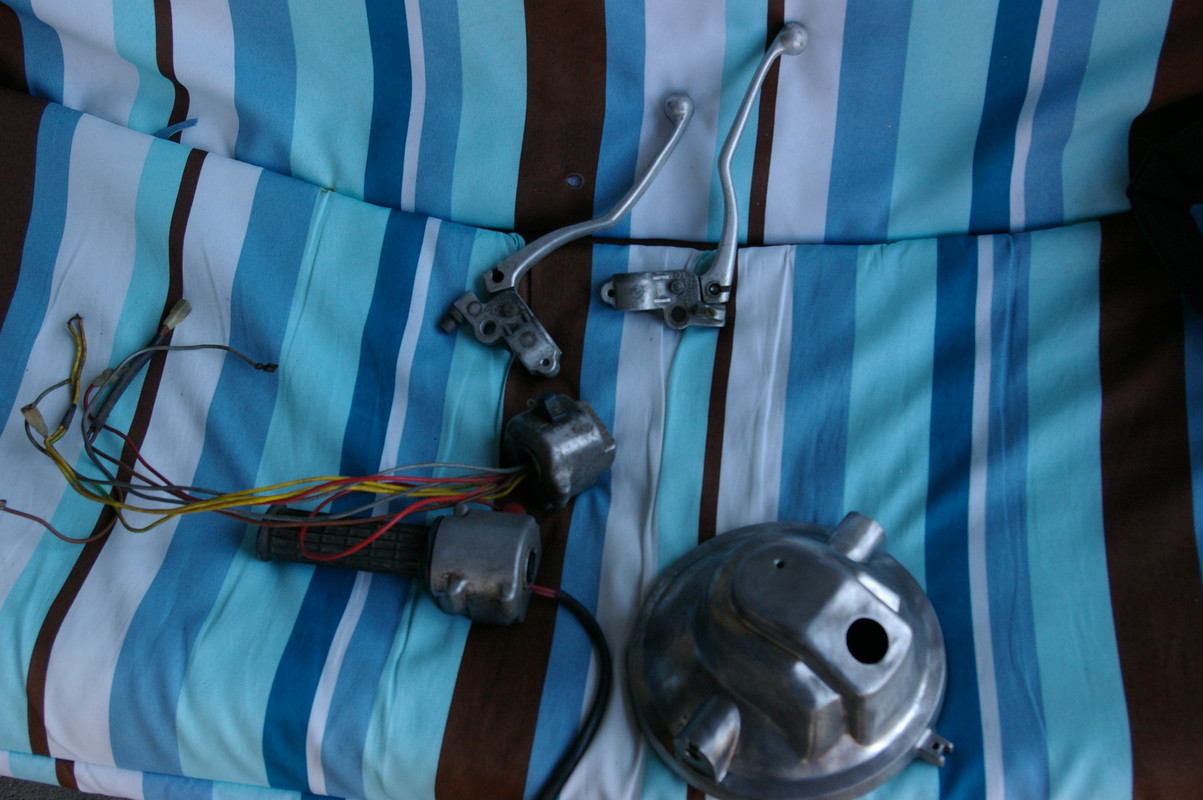

Приміряв ЧЗ-трофеї:


Кронштейни ричагів ЧЗ не налазять на руль, мабуть доведеться райбанути пару соток, хоч і не охота...

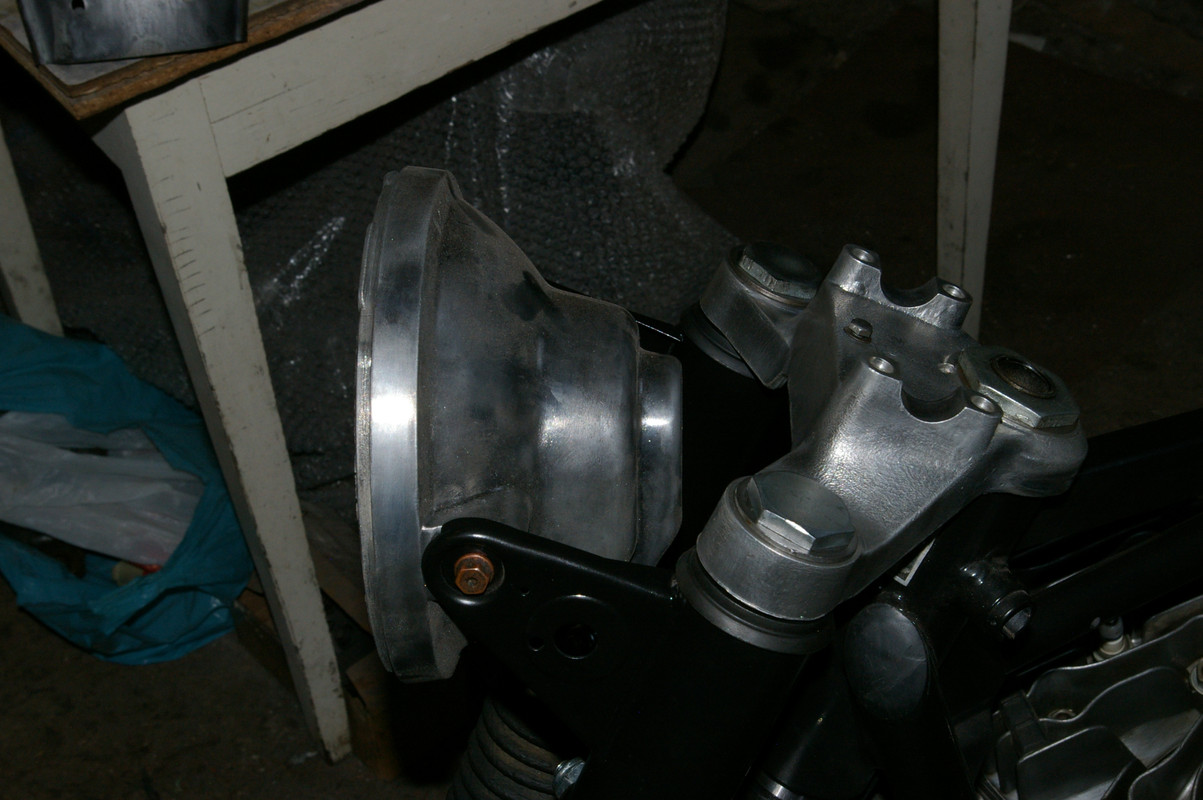

Корпус фари зовсім не охота фарбувати, треба ще подумати

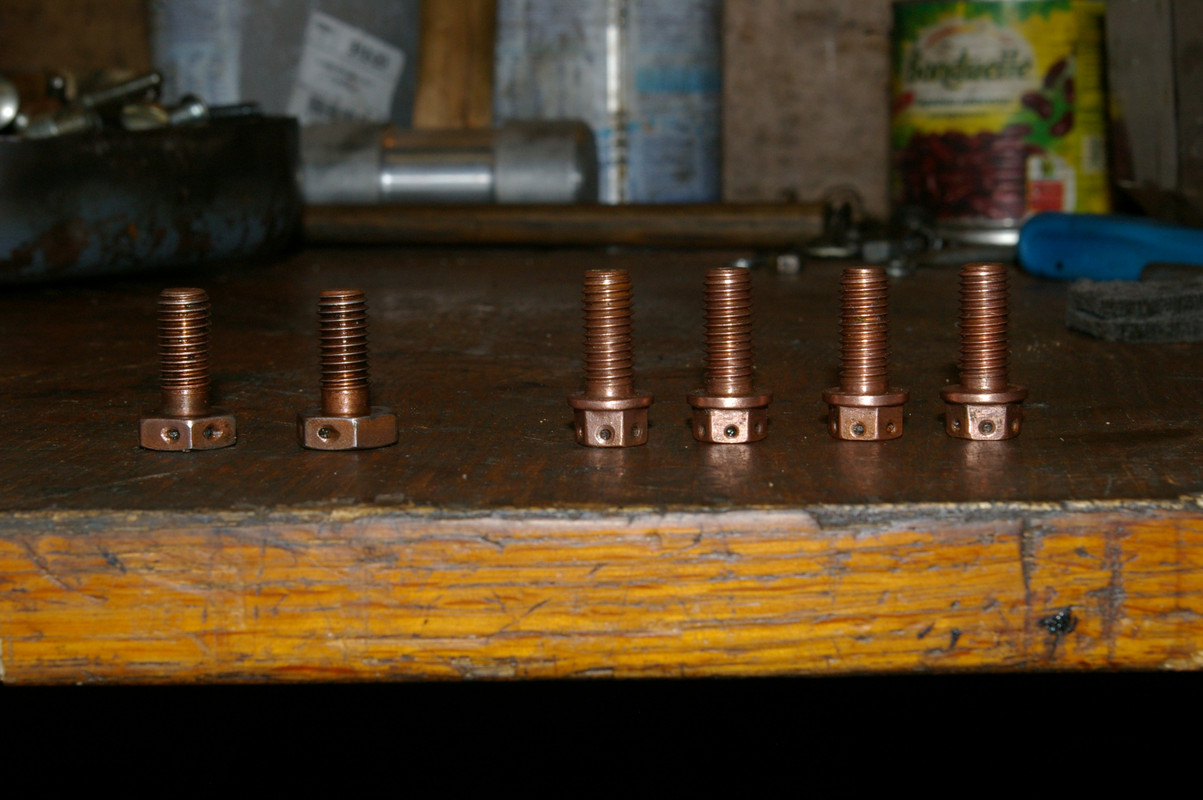

Для кріплення глушаків вибрав такі болти з авіадвигунів:

Маю руль від вишньовки в хорошому стані, але з вбитими кронштейнами - те що треба, відрізав, зачистив)), при примірці видався зручним, поки буде він.

Зараз в роздумах чи фарбувати кронштейни фари в колір бака и бардачків, чи залишити чорними, пофарбував разом з іншими елементами рами, а зараз тєрзают смутниє самнєнія))), відпісочити і перефарбувати не проблема...
Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:08, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
triZet
Старая гвардия
Сообщения: 1455
Зарегистрирован: 10 май 2015, 14:35
Мотоцикл: ЯВА-360. ИЖ-56 боббер
Откуда: Харьков
Благодарил (а): 60 раз
Поблагодарили: 72 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение triZet »

Dr_Hammer А какой у тебя размер задней резины? Какая то она мегобольшая или это эфект цифровой камеры?

Vitaha_N
Старая гвардия
Сообщения: 1533
Зарегистрирован: 06 янв 2011, 00:05
Мотоцикл: Jawa, Suzuki
Откуда: Кривой Рог
Благодарил (а): 31 раз
Поблагодарили: 76 раз
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Vitaha_N »

Dr_Hammer писал(а):Зараз в роздумах чи фарбувати кронштейни фари в колір бака и бардачків, чи залишити чорними, пофарбував разом з іншими елементами рами, а зараз тєрзают смутниє самнєнія))), відпісочити і перефарбувати не проблема...
на 638-5 они были черными, на 634х - красными, так что если нет цели сделать 100% сток то можно в любой цвет

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

triZet писал(а):Dr_Hammer А какой у тебя размер задней резины? Какая то она мегобольшая или это эфект цифровой камеры?
розмір 4.00, може камера трохи додає, хз, але той скат і вживу досить "жирно" виглядає.
Доречі влазить він в маятник тільки при майже максимальній натяжці ланцюга :lol: буду потім шукати 3.75.
Vitaha_N писал(а):на 638-5 они были черными, на 634х - красными, так что если нет цели сделать 100% сток то можно в любой цвет
та да, думаю, якшо фарбувати в дусі 634.7, то треба таки зробити їх червоними, але тоді корпус фари може "попроситись" в чорний..., треба ше фоток подивитись)))
Jedem das Seine!

Vitaha_N
Старая гвардия
Сообщения: 1533
Зарегистрирован: 06 янв 2011, 00:05
Мотоцикл: Jawa, Suzuki
Откуда: Кривой Рог
Благодарил (а): 31 раз
Поблагодарили: 76 раз
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Vitaha_N »

Dr_Hammer писал(а):та да, думаю, якшо фарбувати в дусі 634.7, то треба таки зробити їх червоними, але тоді корпус фари може "попроситись" в чорний...,
а крылья попросятся в серый :D

Аватара пользователя
route 66
Старая гвардия
Сообщения: 1085
Зарегистрирован: 14 авг 2012, 09:27
Мотоцикл: Jawa 350/634-8
Откуда: Кременчуг
Благодарил (а): 349 раз
Поблагодарили: 97 раз
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение route 66 »

Кріплення задньої зірки там своє? Від яви не підійде?

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

route 66 писал(а):Кріплення задньої зірки там своє? Від яви не підійде?
Повністю своє, різьбова втулка довга (через широкі пера маятника) і зовн. даметром 20 мм, підшипник в зірці 20х52х15 (304), на яві 25х52х15 (205), вісь колеса тоже значно довша ніж на яві.
Jedem das Seine!

Аватара пользователя
KWAKA
Омаровод
Сообщения: 2552
Зарегистрирован: 14 июн 2010, 21:55
Мотоцикл: BIG RED CANNON
Откуда: БЦ
Благодарил (а): 438 раз
Поблагодарили: 274 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение KWAKA »

http://photo.qip.ru/users/sergej-kvasha/115911511/

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

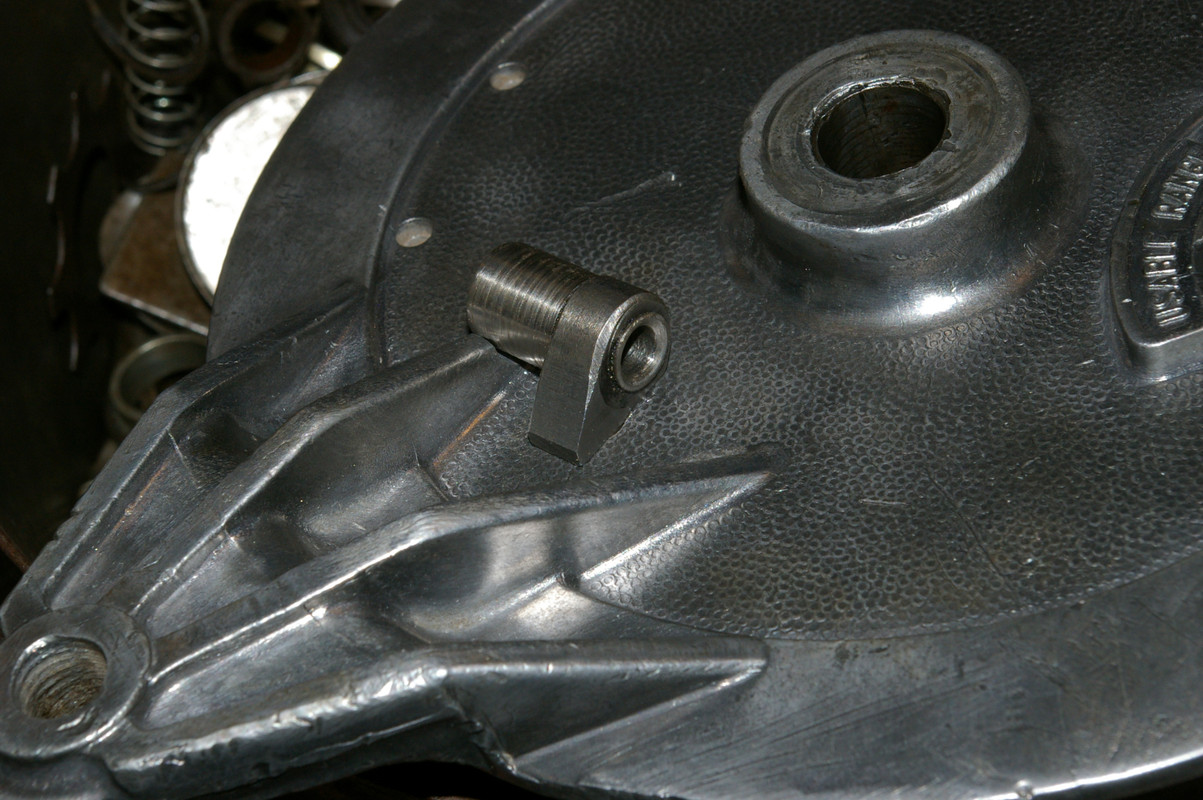

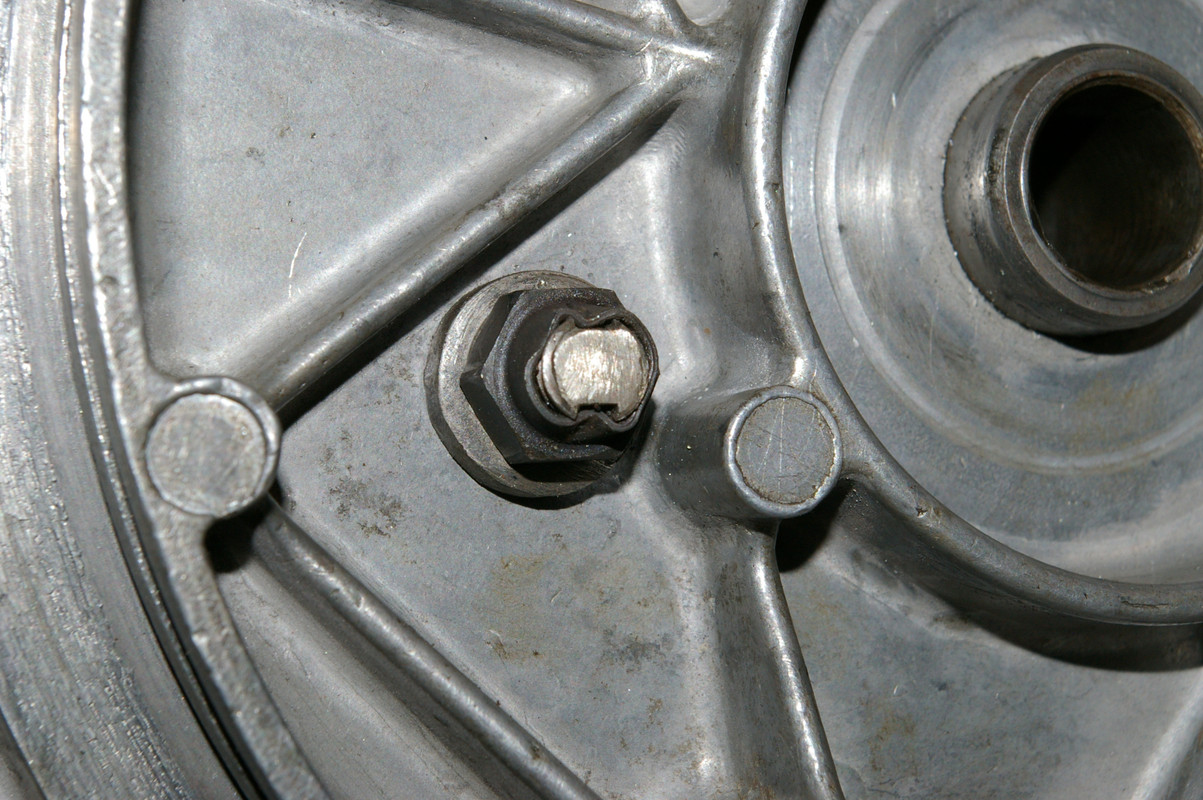

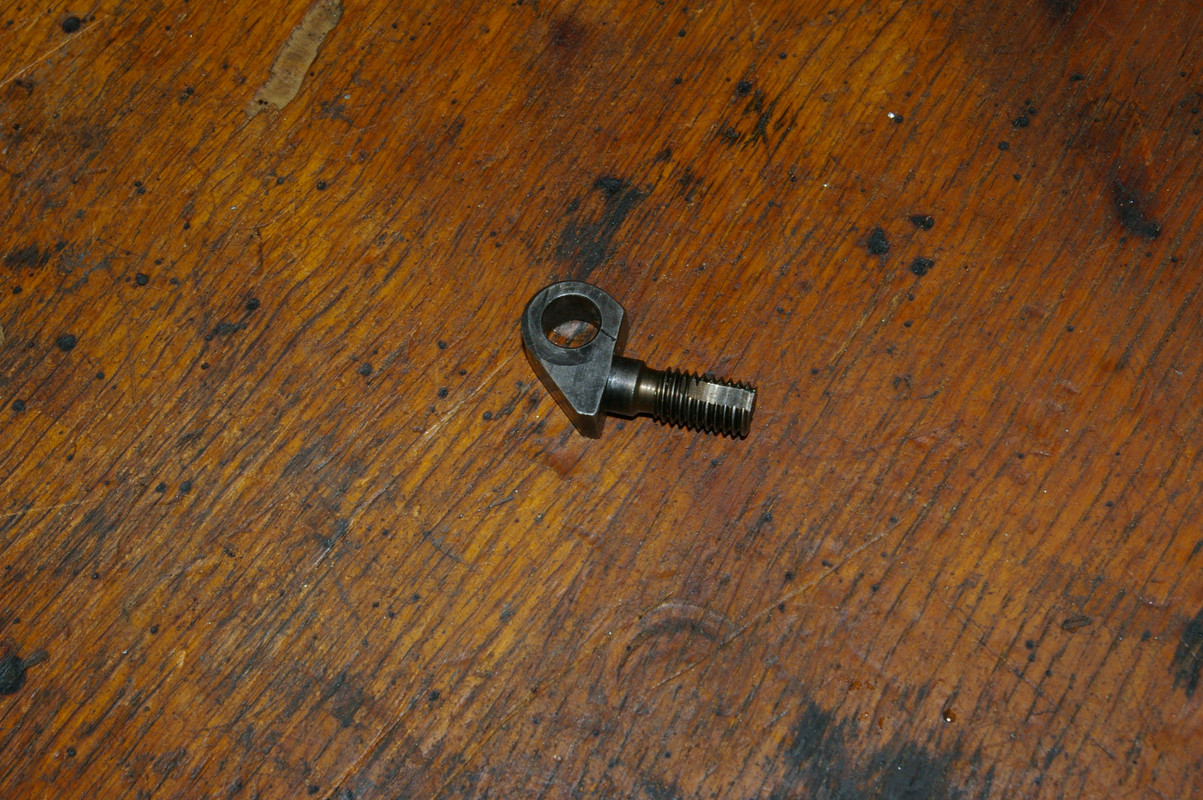

Придумав упор троса тормоза, допомогла "проушина малой ведущей створки реактивного сопла" двигуна РД-33, прикольна деталька :)


Втулка з нержавійки і буде гут, не дуже хотілось шукати кришку-донора і аргонити:




Дуже сподіваюсь що завтра вдасться відпісочити бак, покраска і тоді роботи залишиться зовсім небагато.
Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:10, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

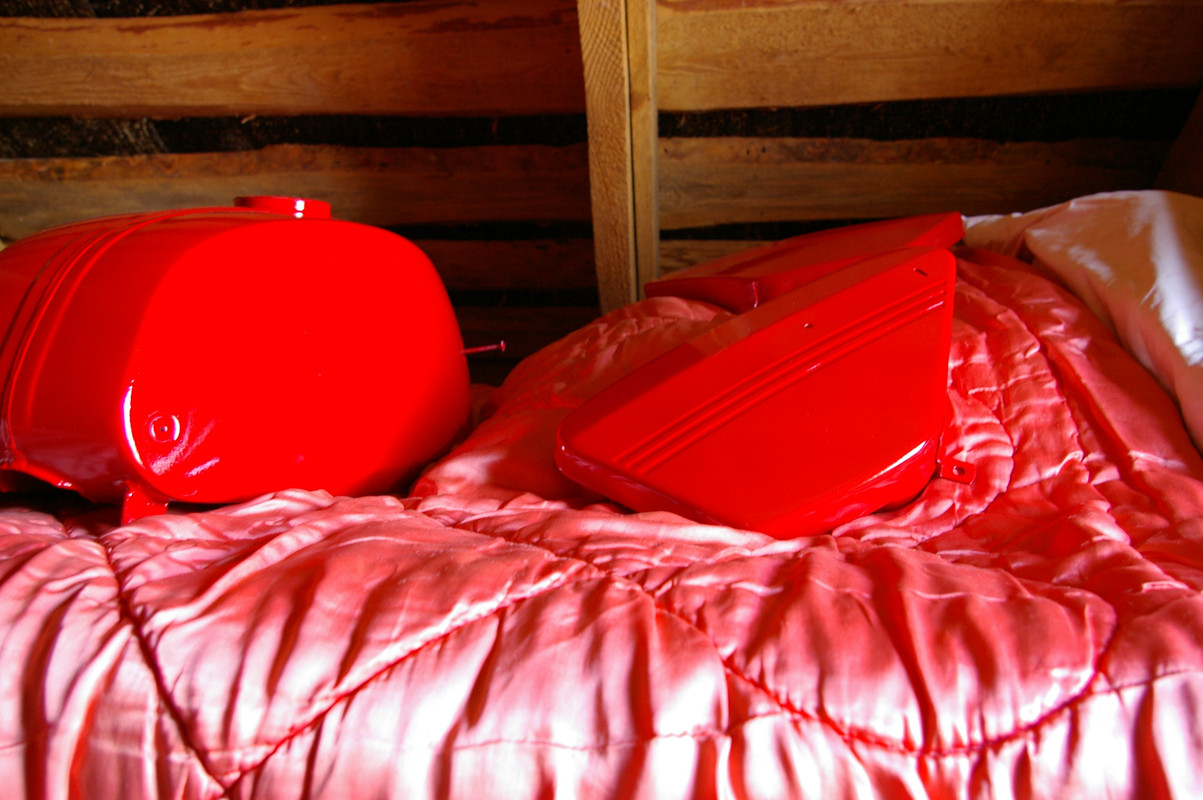

В п'ятницю, після траходрому з рихтовкою і шпатльовкою, пофарбував.
Ніби справжній запасливий колгоспник, знайшов в себе пару 250-грамових банок садоліну, одна з них Sadolin 012 (Красный 1015), крім власне кольору, мені сподобалось що назва фарби - "Красный", строго так)), без тупорилого гламуру типу Вишневый зад, Золото Инков і т.п.

Алкідні смоли полімеризуються на горищі)))



Зовсім сірі крила - гавно, імхо і не тільки)))

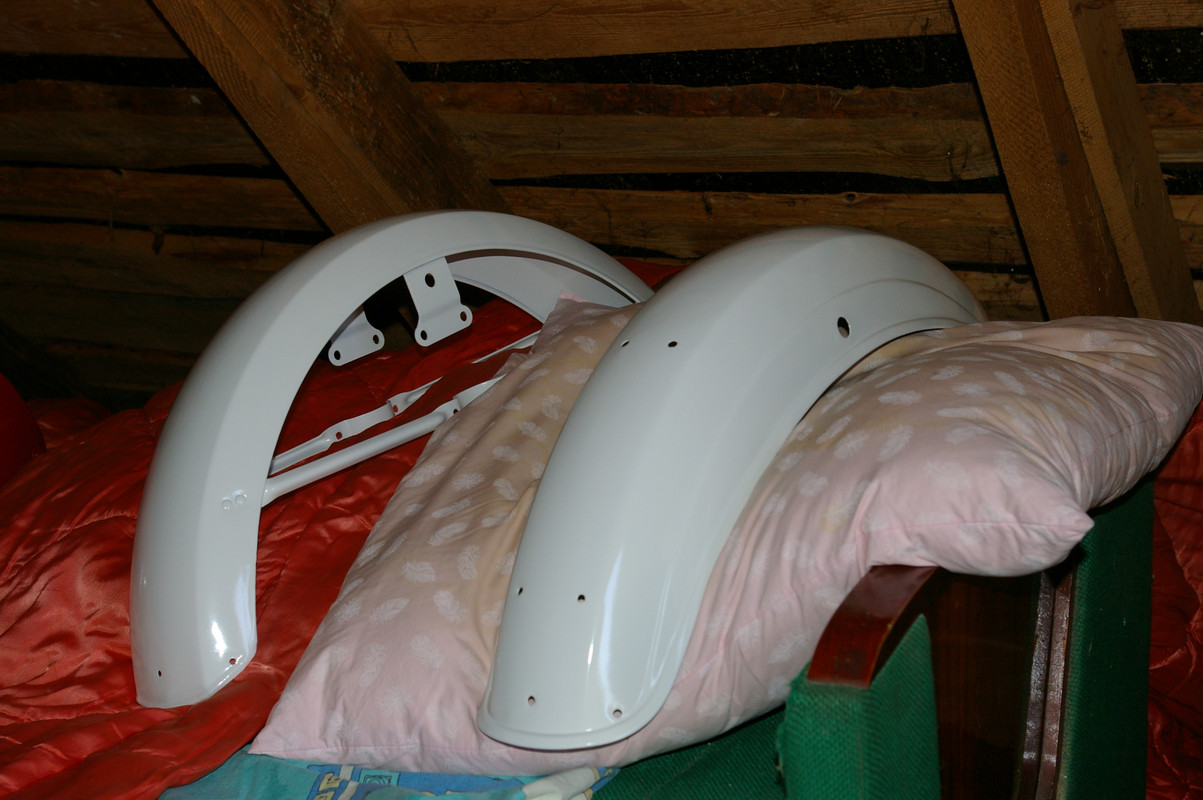

Пішов на базар і купив Kartex 1500 (Белая снежная), але сніжна вона тільки в банці, а на сонці виглядає..., не погано виглядає.

Ну от, скоро можна приступати до зборки.

Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:12, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
-Vit-
уважаемый
Сообщения: 656
Зарегистрирован: 12 июн 2012, 13:42
Мотоцикл: JAWA 638-0-00, Ex Honda CB-500
Откуда: Вінниця
Благодарил (а): 53 раза
Поблагодарили: 33 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение -Vit- »

Гарно виходить.
Упор троса - чудове по ідеї і виконанні технічне рішення.
А з чого той руль що 22 мм в діаметрі?

Аватара пользователя
Андрейка 634-5-1980
уважаемый
Сообщения: 582
Зарегистрирован: 19 фев 2012, 23:23
Мотоцикл: Jawa-634|1980г,Иж П|1966г
Откуда: Глухов
Благодарил (а): 21 раз
Поблагодарили: 83 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Андрейка 634-5-1980 »

На разбор нету еще РД-33?Так же нуждаюс в упоре троса)))))

Алкидом не советовал бы красить, так как сохнет ооочень долго, берется при касании, практически не полируется, быстро выгорает.Акрил более подходящий материал для ЛКП.
ЗЫ: алкидом окрашена машина у меня - больше такой глупости не допущу, алкидом заборы только красить)))

Аватара пользователя
triZet
Старая гвардия
Сообщения: 1455
Зарегистрирован: 10 май 2015, 14:35
Мотоцикл: ЯВА-360. ИЖ-56 боббер
Откуда: Харьков
Благодарил (а): 60 раз
Поблагодарили: 72 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение triZet »

Алкид-алкиду рознь! Мы с кентом "Садолюном" в 90е машину покрасили, потом продал, встречал её через несколько лет, краска как только покрашена. Может современный алкид и гуано, а "Садолюн" тех времён нормально откатает)))
А вот с белыми крыльями, мне кажется ты погорячился. Ну а там конечный результат покажет.

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

-Vit- писал(а):Гарно виходить.
Упор троса - чудове по ідеї і виконанні технічне рішення.
А з чого той руль що 22 мм в діаметрі?
Vit, дякую за оцінку трудів)
і за бардачки повторно вдячний)), афігєнні, їх можна було і не шпатлювати, фарба перекрила б, але дві каплі дав, так для заспокоєння :beer:
А руль в мене був з вишньовки, рівний, не облізлий, з покрученими кронштейнами, які з радістю відрізав, але чого ричаги ЧЗ не налазили, я сам дивуюсь..., як варіант може той руль в торцях кимось трохи "розвальцований", треба добре проміряти.
А пульти скрутив болтами і пройшов райбером 22мм №2, тепер вони при фіксації повністю зжимаються, без зазорів по стику, короче бомба))
Андрейка 634-5-1980 писал(а):Так же нуждаюс в упоре троса)))))
Нема питань, сьогодні полізу на горище, (передьорну лишній раз на бак з бардачками :lol: ), точно знаю шо валяється ще одна проушина, тільки ніби вона з РД-33 останніх серій, там без лисок для контрення плоскогубцями, на них самоконтряшки накручуються (їх в мене є трохи)))

А на рахунок садоліна, багато в його сторону какашок кидають, я тільки з таким червоним і оранжевим 1025 пару раз мав діло, ніяких претензій ;)
triZet писал(а): А вот с белыми крыльями, мне кажется ты погорячился.
Не, то не в гарячці діло, я хотів комбінований розкрас, тільки не зовсім так як 634.7))
Ну але кінцевий результат, дійсно, покаже.
Jedem das Seine!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

Нема блін коли складати Яву.

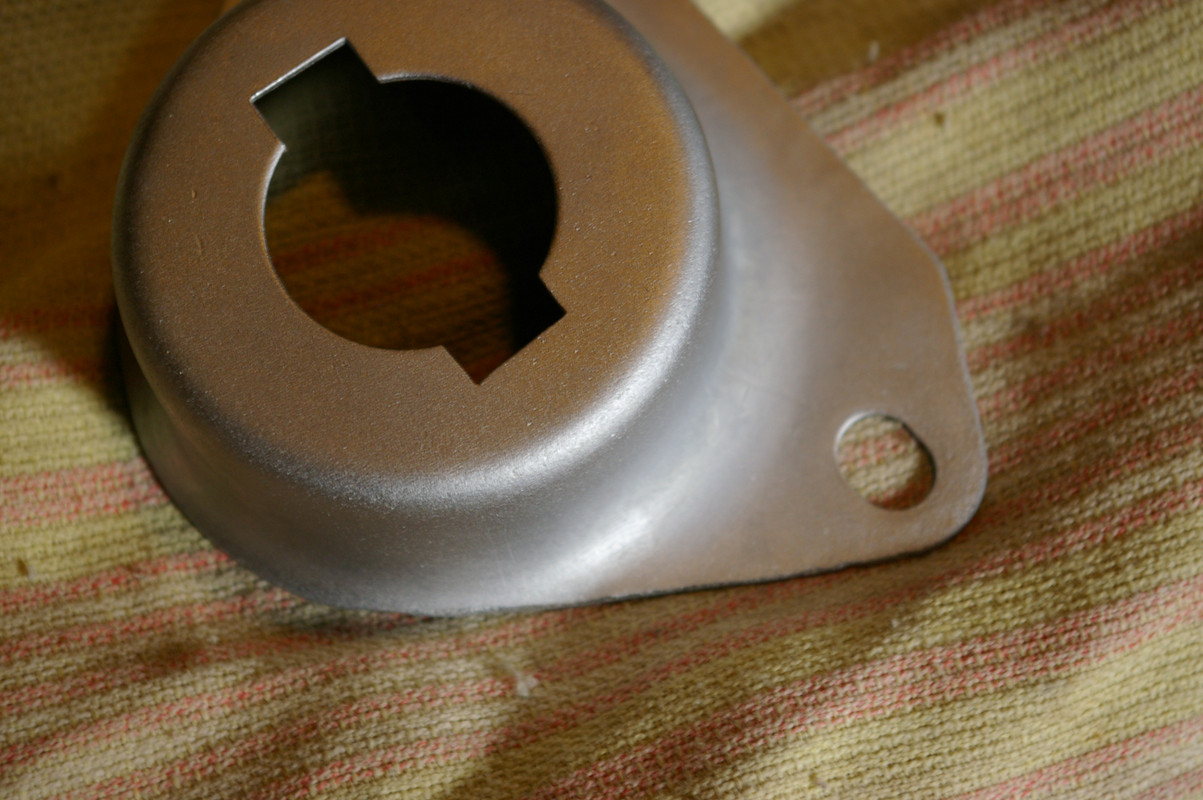

Вирішив задні дуги і кришку замка покрити матом :lol: , а точніше замутити матовий хром, на дугах є раковини і нерівності, поліровку я не люблю та і смислу в ній нема, через день все було готово, деталі після "піску" - зразу в хром.
Виглядає ніби серебрянкою помазано, треба пройтись карцовкою з крупним дротом і буде гарно:

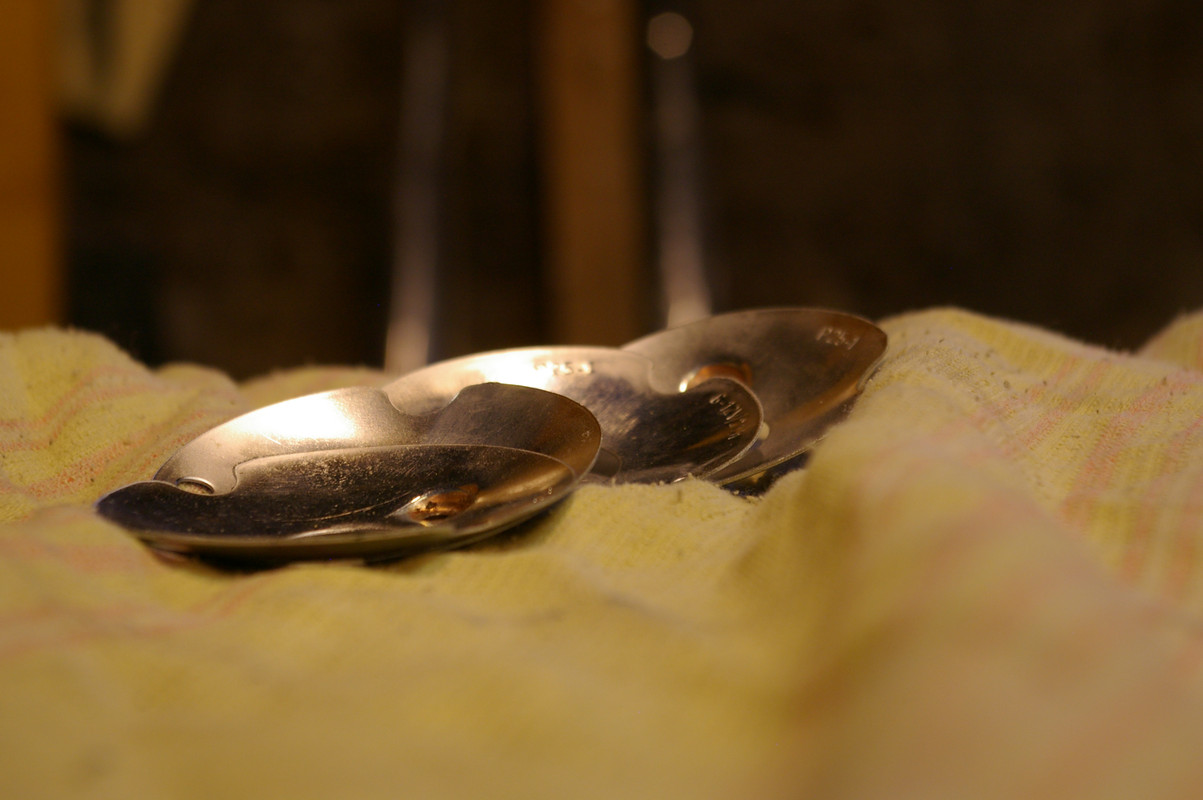

Також методом хромування (через шар міді звичайно) відновлено рефлектори поворотів, там прийдеться полірувати)

Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:13, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

А кататись хочеться вже аж капєц :lol:
В суботу займусь укладкою проводки.

Минулого літа почали по різному диміти глушаки, але я тоді забив як завжди на таку фігню.

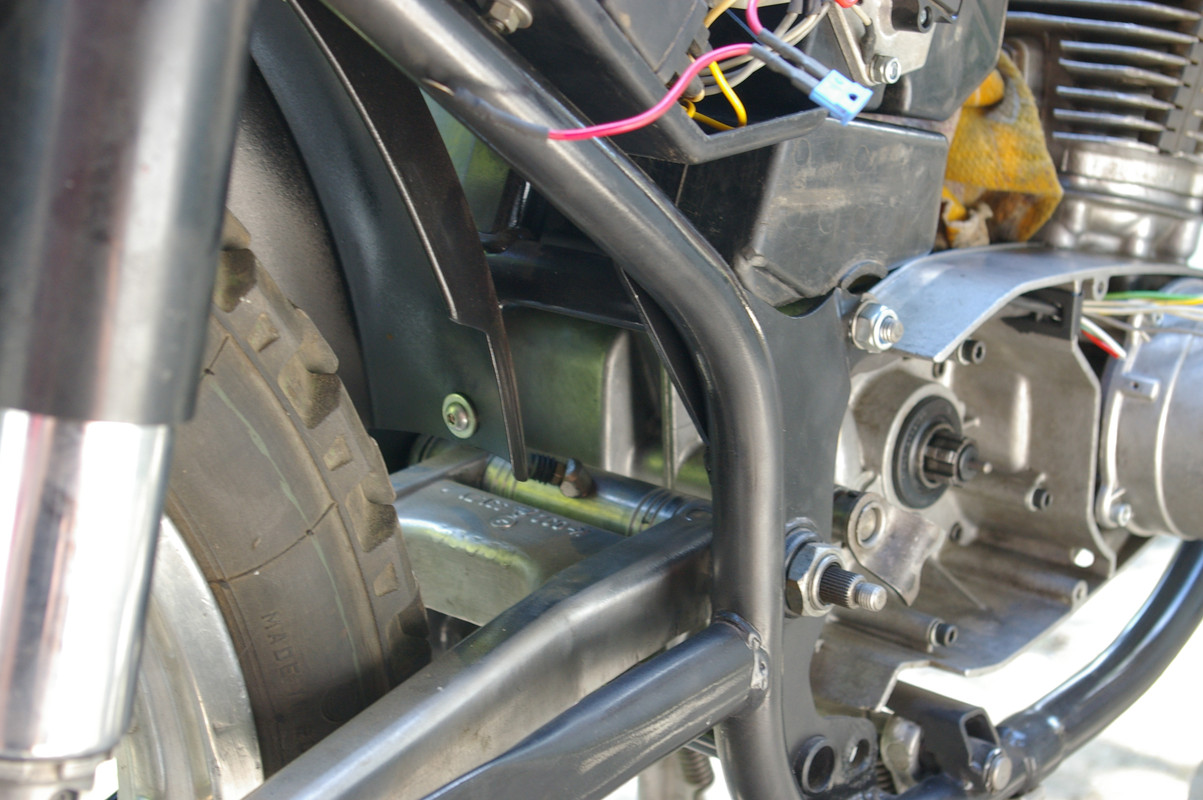

Вчора під час вечірньої медитації біля мотика замітив під генером каплю масла, сальник 25х52х8 закінчився.
А оскільки двобортний 25х52х8 однією кромкою висить за межами цапфи)), вирішив поставити 30х52х7 з рідною втулкою,
Втулку проточив під гумове кільце, щоб було вже зовсім герметично)


Робочу поверхню втулки наполірував до "можна побритись" :super:
Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:14, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

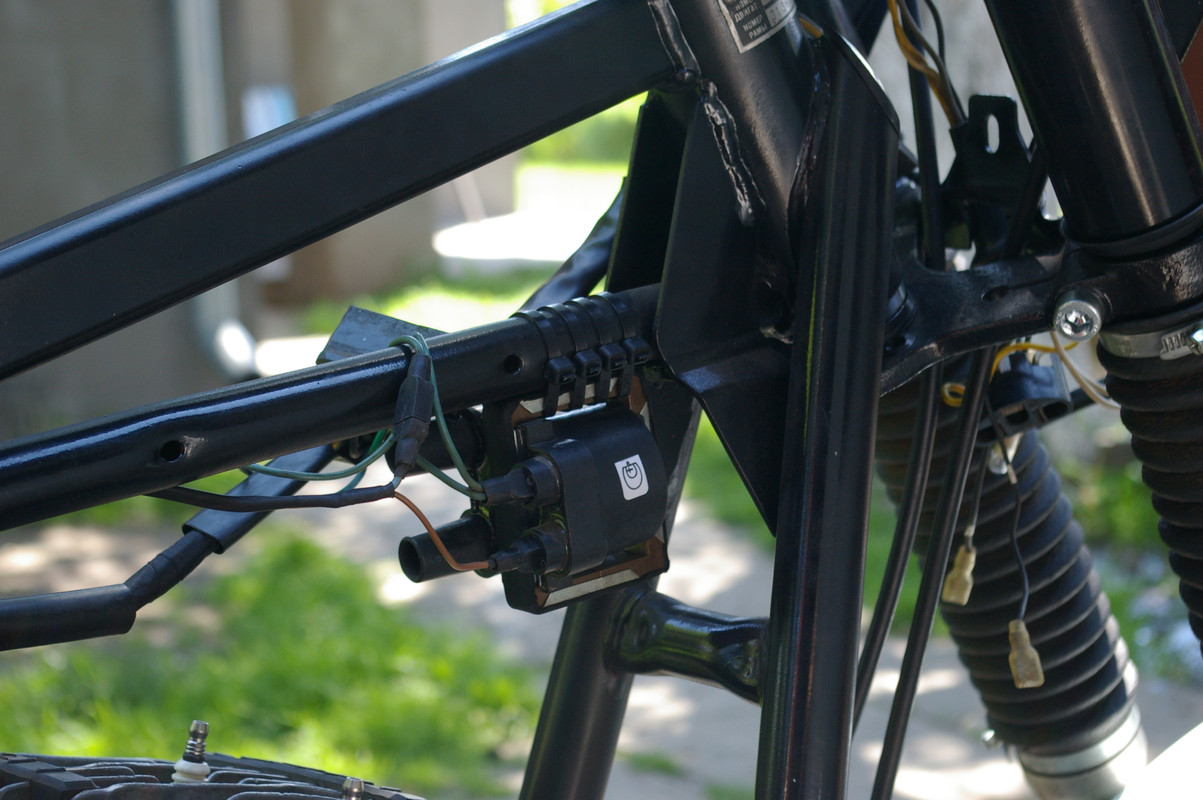

В суботу проклав проводку, осталось після установки всіх приборів, закріпити жгути до рами. Вчора ще глушаки поставив.

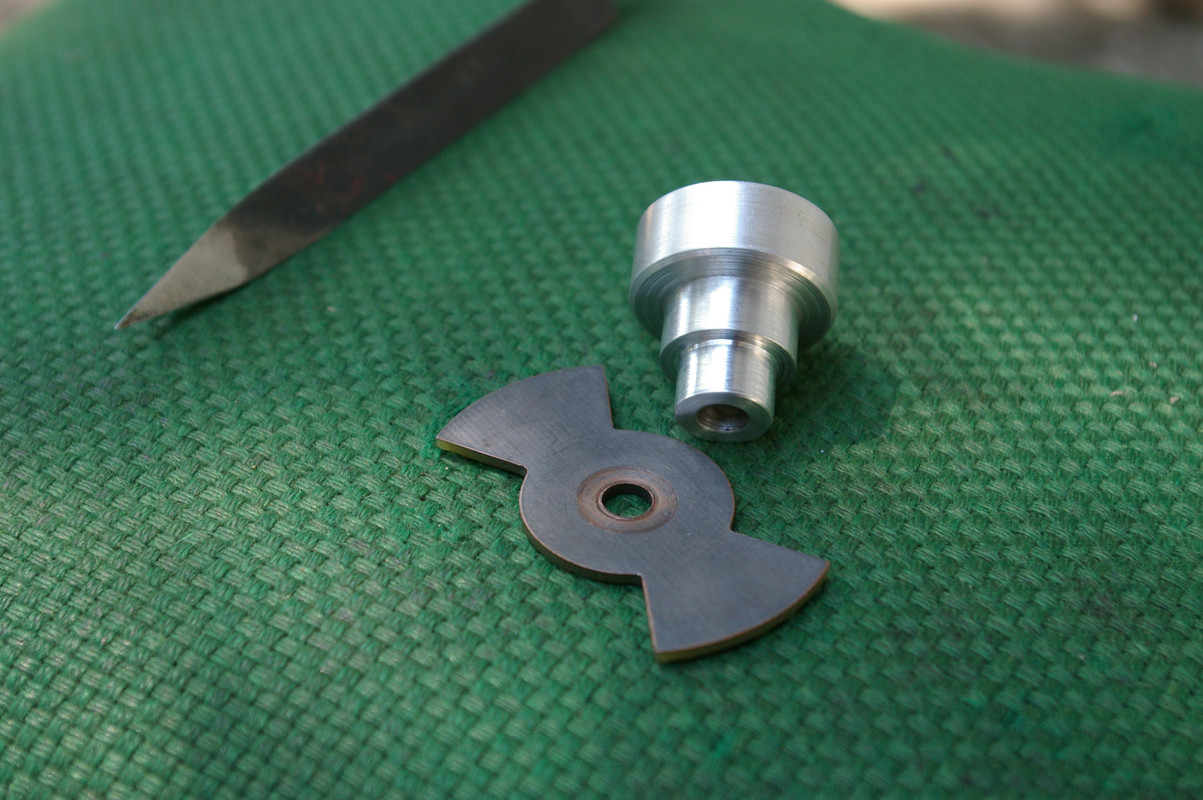

Із Д16Т виточив втулку, до якої прикріплю модулятор гвинтами М3, так надійніше, і не треба регулювати зажигу, коли доведеться зняти генератор.

Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:16, всего редактировалось 1 раз.
Jedem das Seine!

Аватара пользователя
Jataw
Старая гвардия
Сообщения: 1063
Зарегистрирован: 20 авг 2011, 16:57
Мотоцикл: Jawa638
Откуда: Днепропетровская обл.
Благодарил (а): 0
Поблагодарили: 26 раз
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Jataw »

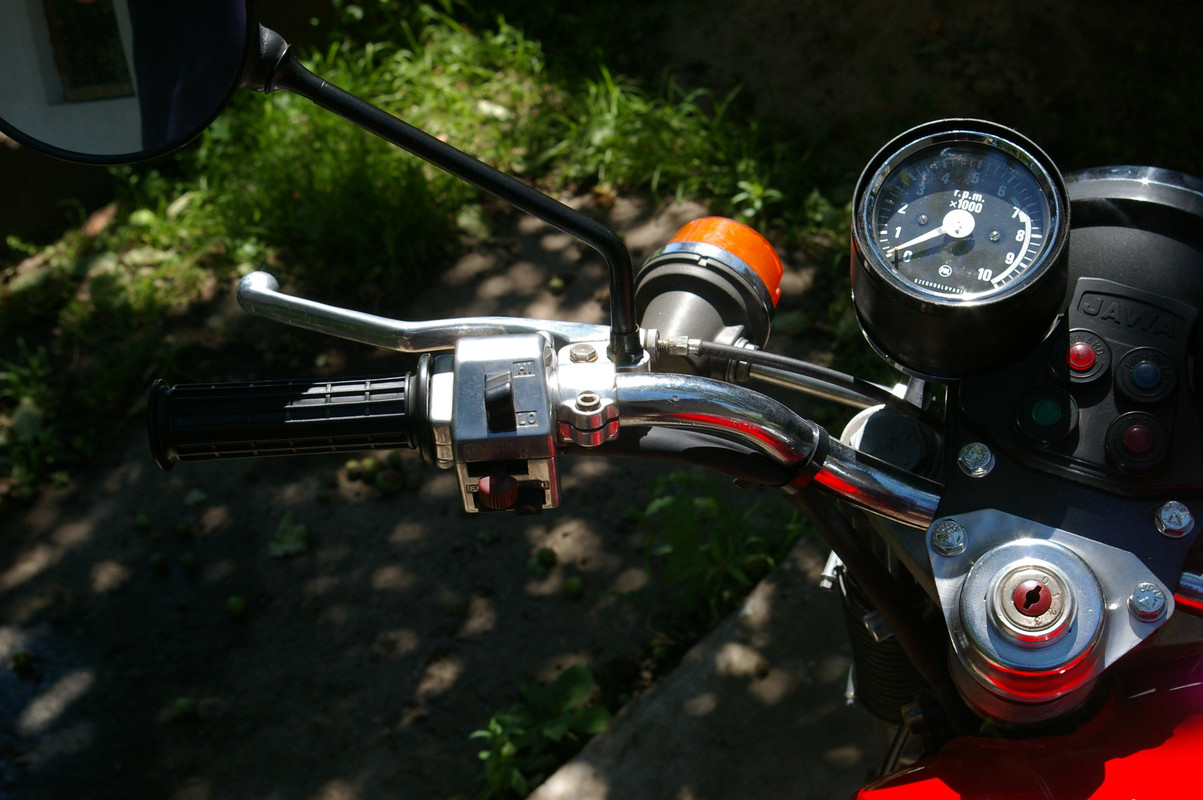

выжимы сцепы и тормоза ,можно сказать,раритетные.Класс!!!
Гражданская война будет!

Аватара пользователя
KWAKA
Омаровод
Сообщения: 2552
Зарегистрирован: 14 июн 2010, 21:55
Мотоцикл: BIG RED CANNON
Откуда: БЦ
Благодарил (а): 438 раз
Поблагодарили: 274 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение KWAKA »

Раритетні, але все ж так само для мутантів з довгими пальцями

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

Антипионер писал(а):Раритетні, але все ж так само для мутантів з довгими пальцями
Не, тут ти трохи перегинаєш), після явських - просто небо і земля, рука сама на них лягає))) :100:
Можна взагалі підігнути, щоб хід був як в "буржуа", але з системою явських недоавтоматів не буде нормального вижиму :lol:
Jedem das Seine!

Аватара пользователя
Jataw
Старая гвардия
Сообщения: 1063
Зарегистрирован: 20 авг 2011, 16:57
Мотоцикл: Jawa638
Откуда: Днепропетровская обл.
Благодарил (а): 0
Поблагодарили: 26 раз
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Jataw »

эндуристам не понять))) :boyan:
Гражданская война будет!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA-638.0.00 з Луцька

Сообщение Dr_Hammer »

Він же колишній явіст, правда вже розбалуваний)))))
Jedem das Seine!

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA 350 typ 638.7.00;) з Луцька

Сообщение Dr_Hammer »

Скопіював свій пост з яваолд, бо ще повністю не проснувся.

Ява уже вступила в фазу активной эксплуатации)




С таким углом наклона аммортизаторов мотоцикл стал совершенно по другому вести себя на бездорожье, да и по трассе тоже, плюс случайно правильно подобраное масло в переднюю вилку - это песня в целом))

Нашел дозирующую иглу еще чехословацкого производства и карбюратор начал лучше реагировать на винт качества.
Поставил новый полуавтомат сцепления - совсем исчезли рывки при трогании и появилось более четкое переключение.
Вобщем получил совершенно другой мотоцикл :)

Не нашел в наших магазинах ведущую звезду на 17, поставил на 18, на трассе отличный вариант, но по городу напрягает, купил еще на 16 зубов, как-нибудь попробую поставить, хотя Z 17 считаю самой универсальной.

Интересно, у всех пультов ЧЗ такие щели на переключалках? Каталог запчастей ничего не показал, но надо туда сделать резиновые вставки.


Надо еще отремонтировать переднюю лягушку, имеется от ЧЗ с отломаным контактом и выточить штифтики для ремешка сиденья, опять завтыкал правильно поставить стекла поворотников, но это чуть позже, "ведь главное в жизни - это мчацца!" ;D
Последний раз редактировалось Dr_Hammer 14 ноя 2019, 23:18, всего редактировалось 1 раз.
За это сообщение автора Dr_Hammer поблагодарил:
Geser
Jedem das Seine!

Аватара пользователя
РЕпа
Фанат
Сообщения: 3113
Зарегистрирован: 31 авг 2011, 20:48
Мотоцикл: клюшка Фишер краги Рибок, ЦЦМочки коньки,Ёфа шлем с решеткой Ифси,Истон налокотнички.
Откуда: Восток-непокорный!
Благодарил (а): 72 раза
Поблагодарили: 314 раз
Контактная информация:

Re: JAWA 350 typ 638.7.00;) з Луцька

Сообщение РЕпа »

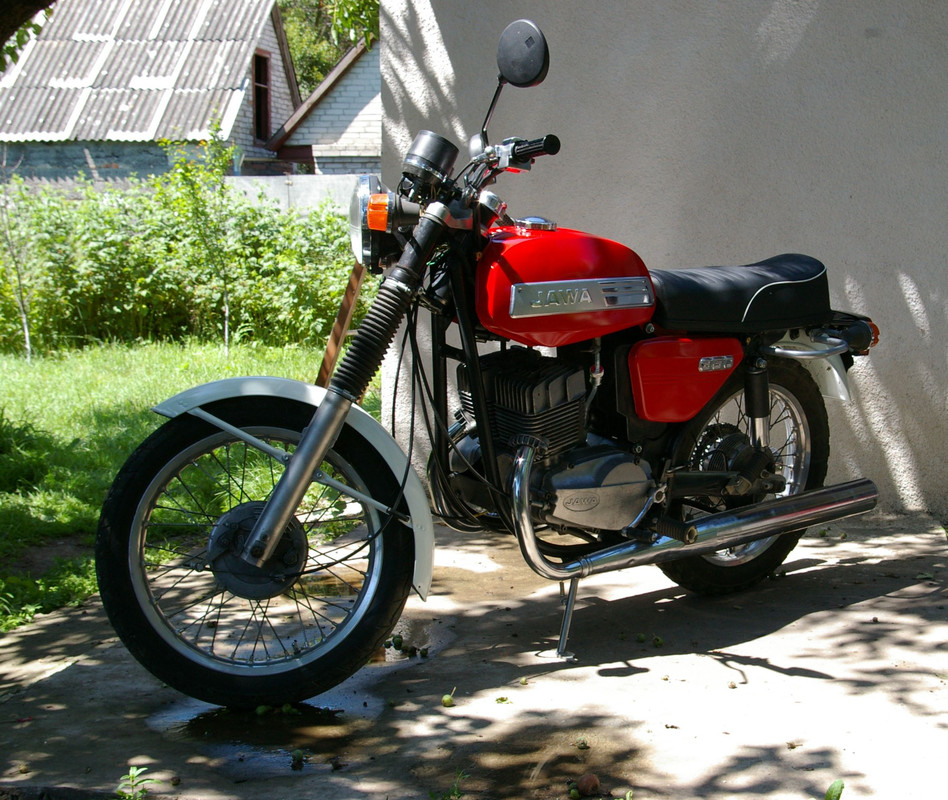

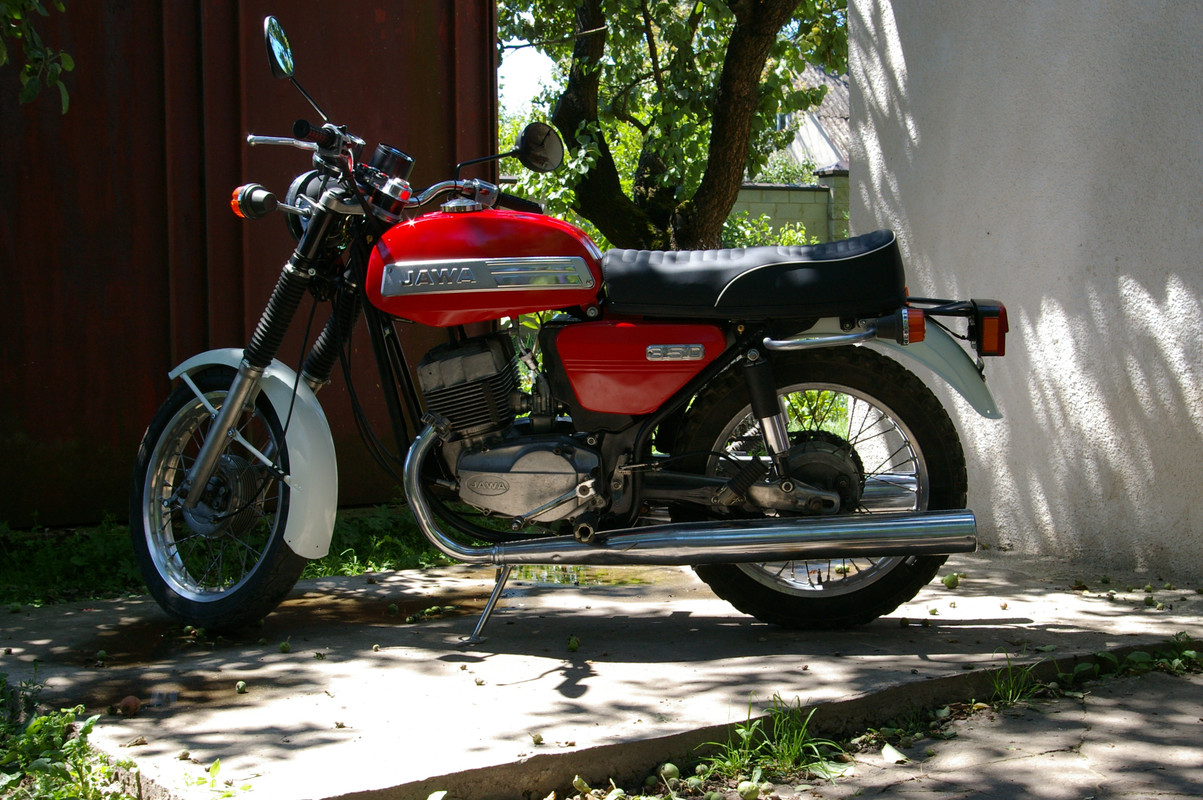

Красиво получилось! :super:
http://s019.radikal.ru/i626/1510/bc/48f5b9f2b649.jpg
http://s018.radikal.ru/i513/1510/8d/91eb676dcd39.jpg
http://s020.radikal.ru/i707/1510/75/ea67036c1ee2.jpg
http://s017.radikal.ru/i418/1510/d6/fa5521d8a65d.jpg

Аватара пользователя
Dr_Hammer
Старая гвардия
Сообщения: 710
Зарегистрирован: 23 ноя 2011, 10:25
Мотоцикл: JAWA-350/638.7;)
Откуда: Волинська область, м.Луцьк
Благодарил (а): 87 раз
Поблагодарили: 94 раза
Контактная информация:

Re: JAWA 350 typ 638.7.00;) з Луцька

Сообщение Dr_Hammer »

РЕпа, дякую! :beer:
Приміряв широкі накладки на бак, зовсім по пенсіонерськи виглядає, поставив такі, для більшого сходства з моїм улюбленим образом яви - 634.7 :D

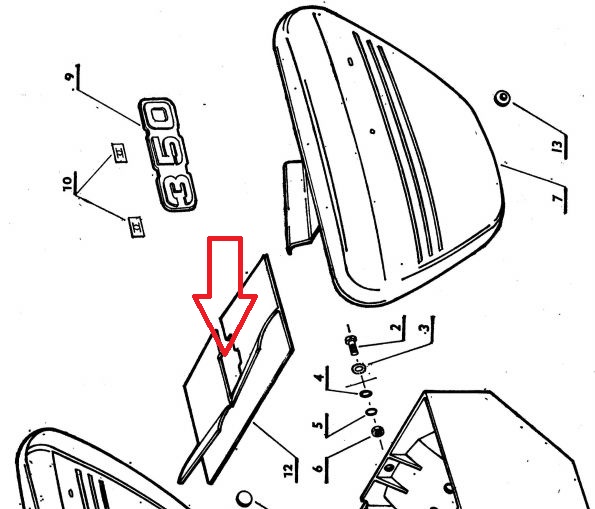

Доречі, куплю (чи поміняю на шось) таку штуку:

Jedem das Seine!

Ответить

Вернуться в «Моя красавица»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей
