Карбюраторы К63

Новый карбюратор для Днепров и Уралов

В 1985 году на киевских и ирбитских мотоциклах вместо карбюраторов К301 и К302 стали устанавливать более совершенные приборы нового семейства К63. Основные технические данные карбюраторов К63 и их применяемость на мотоциклах и двигателе К750 М01 приведены в таблице. Для левого и правого цилиндров устанавливают одинаковые приборы.

УСТРОЙСТВО И РАБОТА

Карбюратор — горизонтальный, с центральным расположением поплавковой камеры и плоским дросселем вертикального хода. Он имеет две дозирующие системы — главную и холостого хода, а также пусковое устройство. Состоит из трех основных частей (рис. 1): корпуса 8, поплавковой камеры 38 и крышки 4 корпуса.

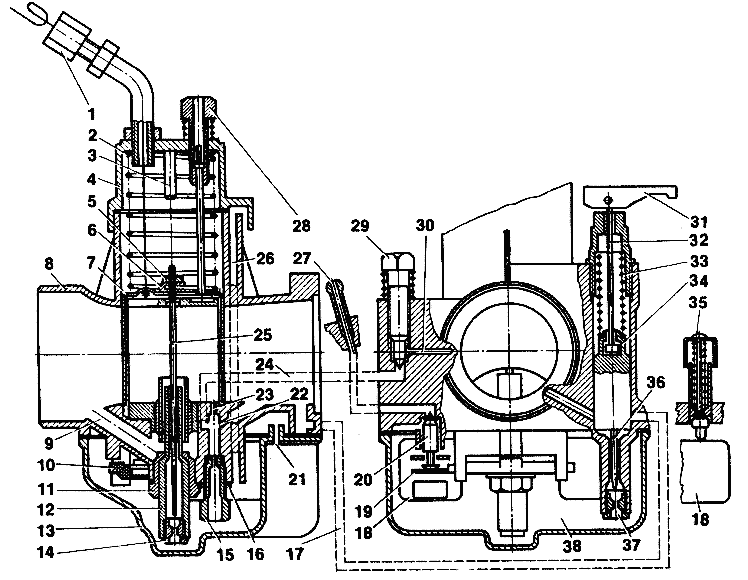

Рис. 1. Карбюратор К63Т: 1 — штуцер с контргайкой; 2 — пружина дросселя; 3 — ограничитель подъема дросселя; 4 — крышка корпуса; 5 — контргайка; 6 — планка дозирующей иглы; 7 — дроссель; 8 — корпус; 9 — воздушный канал распылителя; 10 — ось рычага поплавка; 11 — корпус распылителя; 12 — распылитель; 13 — крышка поплавковой камеры; 14 — главный топливный жиклер; 15 — топливный жиклер малой частоты вращения; 16 — стопорная шайба; 17 — канал подвода топливной смеси из пускового устройства; 18 — поплавок; 19 — упор топливного клапана для регулировки уровня топлива; 20 — топливный клапан; 21 — дренажное отверстие; 22 — эмульсионное отверстие; 23 — переходное отверстие; 24 — воздушный канал жиклера малой частоты вращения; 25 — дозирующая игла; 26 — канал, соединяющий поплавковую камеру с внешней средой; 27 — топливо-приемный штуцер; 28 — винт для регулировки малой частоты вращения коленчатого вала; 29 — винт для регулировки качества смеси при малой частоте вращения; 30 — воздушный канал; 31 — рычаг пускового устройства; 32 — щиток; 33 — пружина; 34 — плунжер пускового устройства; 35 — утопитель поплавка; 36 — игла плунжера; 37 — топливный жиклер пускового устройства; 38 — поплавковая камера.

Поплавковая камера соединена с внешней средой каналом 26, находящимся в корпусе. В крышке камеры предусмотрено дренажное отверстие 21. Поплавковый механизм рычажного типа состоит из двух поплавков 18 прямоугольной формы, соединенных общим рычагом. Поплавки и рычаг выполнены из капролактама как единая деталь.

В рычаг вставлена ось 10, крепящая поплавковый механизм к двум колонкам корпуса карбюратора. Топливный клапан 20 изготовлен из латуни в виде иглы. На его верхней конусной части установлена шайба из эластичного материала, которая практически не изнашивается, и благодаря этому обеспечивается высокая стабильность уровня топлива в поплавковой камере. В нижней части клапана сделана проточка, посредством которой он соединен с поплавком (тем самым предотвращается его зависание в направляющем канале).

Топливная смесь из пускового устройства в смесительную камеру карбюратора поступает по каналу 17.
Плунжер 34 неразборный. В нем встроены конусная игла 36, пружина 33, которая предотвращает заедание иглы, и наконечник для присоединения штока. Распылитель 12 главной системы запрессован в корпус 11, который имеет четыре радиальных отверстия. Дроссель П-образного сечения изготовлен из латунного листа. Полукруглый вырез на стенке дросселя, обращенный к воздухоочистителю, обеспечивает заданное разрежение над распылителем при работе двигателя на холостом ходу и малых нагрузках.

Дозирующая игла — из латуни или нержавеющей стали. В верхней части имеет резьбу для перемещения относительно распылителя. Это дает возможность изменять состав смеси на нагрузочных режимах работы при значительных колебаниях температуры воздуха, эксплуатации мотоцикла в горных условиях и т. п. Для обеспечения нужного состава смеси при пуске холодного двигателя (температура внешней среды минус 15° и ниже) карбюратор снабжен утопителем 35 поплавка. Корпус карбюратора, его крышка, поплавковая и сопловая камеры и наконечник плунжера пускового устройства отлиты из цинкового сплава.

При работе двигателя на малых оборотах в его цилиндры должно поступать наибольшее количество горючей смеси, для чего дроссель приподнят винтом 28 на малую величину. При этих условиях разрежение в зоне верхней части распылителя невелико и топливо из него не истекает. В то же время под влиянием разрежения в смесительную камеру (за дросселем) через отверстие 22 поступает эмульсия, которая образуется смешиванием топлива, выходящего из жиклера 15, и воздуха, поступающего по каналу 30. Она распыляется воздухом, идущим с большой скоростью в щель между нижней кромкой дросселя и корпусом карбюратора, и далее направляется в цилиндр.

Когда нужны более высокие обороты двигателя, увеличение подачи топлива обеспечивается тем, что при открытии дросселя повышается разрежение в зоне переходного отверстия 23, из которого также поступает топливо в смесительную камеру. Следовательно, при этих оборотах оно попадает туда через эмульсионное и переходное отверстия. Состав смеси регулируется винтом 29, а частота вращения — винтом 28. При отворачивании винта 29 смесь обедняется, а при заворачивании, наоборот, обогащается, вызывая соответственно увеличение или уменьшение оборотов.

При переходе на нагрузочные режимы, когда дроссель приподнимается, разрежение в распылителе 12 главной дозирующей системы повышается. Происходит истечение топлива из поплавковой камеры через жиклер 14, кольцевую полость между дозирующей иглой и стенками распылителя в поток воздуха главного воздушного канала карбюратора. Здесь топливо распыляется, частично испаряется и поступает в цилиндр. Состав смеси при работе двигателя на нагрузочных режимах зависит от положения конусной дозирующей иглы 25, пропускной способности главного топливного жиклера 14 и работы системы холостого хода. При помощи дозирующей иглы обеспечивается необходимая подача топлива в наиболее употребительном интервале нагрузок двигателя, соответствующем примерно подъему дросселя от одной до трех четвертей его хода. С перемещением его вверх увеличивается площадь кольцевого сечения, заключенного между иглой и стенкой распылителя, и, стало быть, количество выходящего из него топлива. При подъеме дросселя до четверти хода состав смеси определяется работой системы холостого хода. Это обусловлено тем, что в жиклер 15 топливо поступает непосредственно из поплавковой камеры. Поэтому оно подается через отверстия 22 и 23 системы холостого хода в главный воздушный канал и на нагрузочных режимах.

В последней четверти хода дросселя проходное сечение воздушного тракта в зоне распылителя меняется сравнительно мало, поэтому и расход воздуха остается почти неизменным. В этих условиях количество подаваемого топлива определяется в основном пропускной способностью главного жиклера при минимальном влиянии зазора в паре игла—распылитель. Смесь при этом дополнительно обогащается, что и требуется для работы двигателя на режимах наибольших мощностей.

Воздух, который поступает по каналу 9 из входного патрубка в кольцевую щель между распылителем и его корпусом, существенно улучшает смесеобразование. Проходя с болыцой скоростью через щель, он передает часть своей кинетической энергии более инертному топливу, которое выходит из распылителя. При этом струя топлива отбрасывается вверх к середине диффузора, что способствует улучшению процесса дробления и распыления, а также его испарению. Кроме того, намного ухудшаются условия образования нежелательной пленки на стенках газовоздушного тракта. Все это заметно повышает качество приготовляемой карбюратором смеси и понижает чувствительность двигателя к изменению состава.

Перед пуском холодного двигателя плунжер 34 поднимают рычагом 31 в верхнее положение. Под влиянием разрежения, образовавшегося за дросселем при проворачивании кик стартером коленчатого вала, топливо поступает через жиклер 37 в полость под плунжером. Здесь оно смешивается с воздухом, который идет по каналу из входного патрубка карбюратора, затем в виде богатой эмульсии направляется по каналу 17 в смесительную камеру и далее в цилиндр двигателя.

При полностью поднятом плунжере достигается максимальное обогащение смеси, ограниченное пропускной способностью жиклера 37. При опускании плунжера смесь обедняется и подачу топлива лимитирует зазор между иглой и стенками канала, в котором она находится. При полностью опущенном плунжере игла запирает топливный канал и подача топлива прекращается.

РЕГУЛИРОВКА

Как и всегда, перед началом регулировки карбюраторов надо проверить и при необходимости отрегулировать зазоры между электродами свечи зажигания, между контактами прерывателя, между стержнями клапанов и торцами коромысел.

Холостой ход. Сначала надо убедиться, что между наконечником оболочки троса и штуцером есть зазор 2 — 3 мм. Если он меньше или больше, необходимо ослабить контргайку штуцера и, поворачивая его вправо или влево, отрегулировать зазор и застопорить штуцер контргайкой. Когда прогретый двигатель останавливается при минимальной частоте вращения без нагрузки, то следует отрегулировать систему холостого хода карбюраторов, причем каждого в отдельности, отключая другой цилиндр.

Порядок таков. Винтом 28 установить минимально устойчивую частоту вращения коленчатого вала, затем постепенно отворачивать винт 29 до появления перебоев в работе двигателя, после чего медленно его заворачивать до устойчивой работы. Далее винтом 28 вновь уменьшить открытие дросселя до получения минимально устойчивых оборотов, регулируя одновременно состав смеси винтом 29. Эти операции повторять до тех пор, пока будут получены минимальные устойчивые обороты вала двигателя. Аналогично Отрегулировать карбюратор другого цилиндра.

После регулировки холостого хода частота вращения коленчатого вала при работе левого и правого цилиндров должна быть одинаковой. Это можно проверить на слух, поочередно отключая правый и левый цилиндры снятием колпачка со свечи. Если обороты двигателя при работе правого и левого цилиндров разнятся, карбюраторы вновь регулируют, вворачивая винты 28, пока обороты станут одинаковыми. Устойчивость работы двигателя проверяют, резко открывая и закрывая дроссели (поворачиванием рукоятки газа).

Если двигатель работает устойчиво при малой частоте вращения, но останавливается при резком открытии дросселя, надо обогатить смесь, завернув винт 29 на четверть — половину оборота. Если двигатель останавливается при резком закрытии дросселя, смесь надо обеднить, вывернув винт 29 на четверть—половину оборота.

Эксплуатационные режимы. Работа двигателя на таких режимах (средние нагрузки) зависит от положения иглы в дросселе, поэтому регулировка заключается в выборе правильного ее положения. Потребность в этом появляется при изменении сезонных условий (лето—зима), в обкаточный период или для повышения мощности двигателя (в ущерб экономичности). Регулировку проводят перемещением дозирующей иглы 26 по резьбе относительно планки 6, предварительно ослабив контргайку 5. Игла при ввинчивании ее в планку поднимается по отношению к отверстию распылителя, и смесь обогащается, при вывинчивании — обедняется. Один оборот иглы обеспечивает перемещение ее на 0,5 мм.

Проверяют регулировку резким увеличением частоты вращения коленчатого вала. Если при этом будут прослушиваться хлопки в карбюраторе, то смесь нужно обогатить, подняв иглу.

Уровень топлива. Его проверяют, когда наблюдается повышенный расход топлива или недостаточная приемистость двигателя, а также при замене топливного клапана или поплавка.

Для установки уровня топлива в поплавковой камере надо демонтировать карбюратор и снять крышку камеры и уплотнительную прокладку. При вертикальном положении карбюратора поплавковой камерой вверх поясок на боковой поверхности поплавка (в средней части) должен быть параллелен плоскости корпуса карбюратора, прилегающей к крышке поплавковой камеры, а расстояние между пояском и той же плоскостью должно быть равно 13±1 мм. При необходимости положение поплавка изменяют, подгибая упор 19 клапана.

УХОД ЗА КАРБЮРАТОРОМ

Через каждые 5000 километров пробега рекомендуется промывать и продувать карбюраторы. Ацетоном и другими подобными растворителями можно промывать только жиклеры. Протирать детали ветошью или другими аналогичными материалами не допускается. Для очистки жиклеров нельзя применять стальную проволоку, которая может изменить сечение их отверстий, а следовательно, нарушить работу карбюратора. Устанавливая на место дроссель, необходимо следить, чтобы вырез его был обращен в сторону воздушного фильтра.

При длительной эксплуатации мотоцикла в условиях жаркого климата (температура плюс 35—40° С и выше), а также на высоте 2000 метров над уровнем моря и более рекомендуется опустить дозирующую иглу, а при температуре воздуха минус 15° С и ниже — поднять. Подтекание топлива через дренажное отверстие 21 карбюратора свидетельствует о негерметичности топливного клапана поплавковой камеры. В этом случае следует промыть клапан или заменить эластичную его шайбу, устранить риски и забоины на седле клапана.

После обкатки мотоцикла (пробег около 2500 километров) отвернуть гайки крепления карбюратора, снять его, подтянуть винты, крепящие проставку к головке цилиндра, и раскернить их головки.

УСТАНОВКА КАРБЮРАТОРА НА МОТОЦИКЛЫ «ДНЕПР» ПРЕДЫДУЩИХ МОДЕЛЕЙ

В карбюраторах К63Т, К63Ф фланец крепления по сравнению с карбюратором типа К301 повернут на 90° и расположен в горизонтальной плоскости. Поэтому для правильной их установки (рис. 2) на двигатели МТ и К750 М01 применяют специальную проставку.

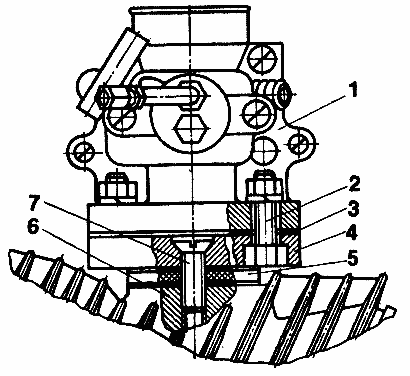

Рис. 2. Установка карбюратора К63Т на двигатель МТ: 1 — карбюратор; 2 — болт крепления проставки к карбюратору; 3 и 5 — прокладки; 4 — проставка; 6 — головка цилиндра; 7 — винт крепления проставки к головке цилиндра.

В запасные части К63Т и К63Ф поступают в комплекте с проставкой 4, прокладкой 3, болтами 2 с гайками и шайбами, винтами 7.

При установке К63Т вместо К301 на выпущенные ранее мотоциклы «Днепр-11» и «Днепр-16», К650, МТ9, МТ10, МТ10—36 необходимо вывернуть из головки шпильки, вставить в гнезда проставки болты 2 и винтами 7 прикрепить ее к головке. Затем прикрепить к проставке болтами 2 через прокладку 3 карбюратор. Прокладку 5 берут от старого карбюратора. Если при установке проставка упирается в ребра цилиндра или головку, надо подпилить их по месту.

К двигателю К750 М01 с карбюраторами К63Ф прилагаются также две уплотнитель-ные ступенчатые резиновые муфты в сборе с хомутами. При установке этого двигателя на мотоциклы М72, К750М и «Днепр—12» следует укоротить по месту впускной патрубок правого цилиндра (сбоку карбюратора на 8 мм и сбоку корректора на 4 мм) и заменить старые муфты с хомутами новыми.

Ф. ШИПОТА, инженер КМЗ
Э. ПАЛЬМАН, инженер ЛенКарЗа
