Регулировка зазора между контактами прерывателя в мотоцикле «Днепр»

Более удобный способ регулировки

Вероятно, все, кто занимался регулировкой зазора между контактами прерывателя в мотоцикле «Днепр», убедились, что операция эта весьма неудобна, хотя по описанию в инструкции выглядит на удивление просто. Я же регулирую этот зазор весьма точно, безошибочно и гораздо быстрее другим способом.

Отсоединив от прерывателя провод низкого напряжения, снимаю прерыватель с хвостовика распредвала, предварительно сняв винты крепления его корпуса и поводка. Удаляю из корпуса автомат опережения зажигания, вставляю в центральное отверстие корпуса технологический кулачок (рис. 1) и закрепляю его гайкой М8 со стороны привалочной плоскости корпуса прерывателя. Теперь регулировке ничто не мешает: винт крепления стойки, контакты и эксцентрик открыты и доступны. Порядок регулировки такой же, но намного удобное.

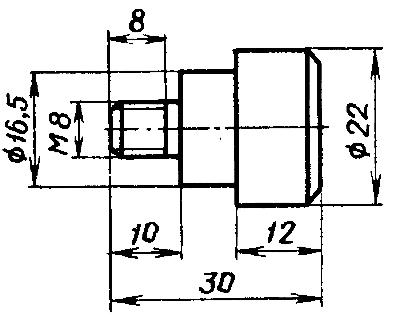

Рис. 1. Технологический кулачек (при установке подкладывать шайбу наружным диаметром 24 мм).

Отрегулировав зазор, как предлагает инструкция, и затянув винт, крепящий стойку, снимаю технологический кулачок, закрепляю на корпусе провод низкого напряжения и устанавливаю корпус прерывателя на свое место. Однако при снятии и установке корпуса прерывателя так же неудобно добираться к двум винтам его крепления. Я заменил их болтами М5 с головкой под ключ на 8 мм, которые предварительно вставляю в дистанционные втулки, изображенные на рис. 2. Теперь монтаж и демонтаж корпуса прерывателя становится удобным и быстрым, ускоряется установка момента зажигания.

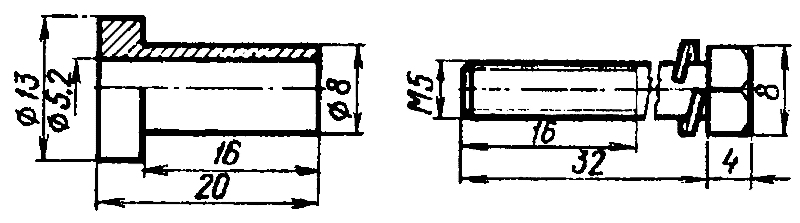

Рис. 2. Болт с пружинной шайбой и втулка.

С. УСОВ
Краснодарский край, п. Ильский
