Двойной контроль

Амперметр для контроля генератора переменного тока на тяжелых мотоциклах Урал и Днепр последних выпусков

На тяжелых мотоциклах «Урал» и «Днепр» последних выпусков запрещается эксплуатировать генератор переменного тока без нагрузки во избежание его повреждения. А это может случиться при обрыве или отсоединении проводов от потребителей или при выходе из строя батареи.

Контрольная лампа, сигнализирующая о работе генератора, не дает полного представления о состоянии батареи На моем мотоцикле для этих целей служит автомобильный амперметр, который я подключил, как показано на схеме. Отклонение его стрелки в сторону знака «минус» говорит о разряде батареи, в сторону «плюс» — о ее заряде.

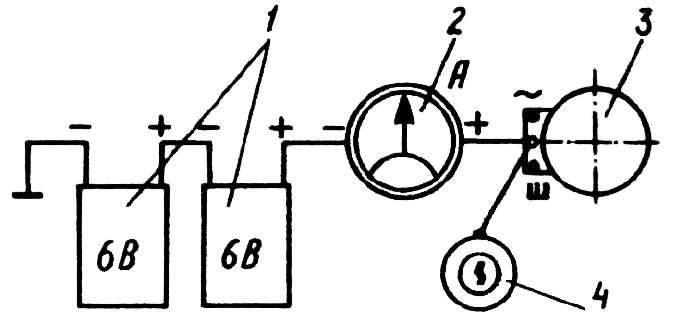

Схема включения амперметра: 1 — батарея аккумуляторов; 2 — амперметр; 3— генератор; 4 — центральный переключатель.

Г. СКОРОХОДОВ 686051,
Магаданская область,
Теньковсний район,
пос. Ветреный

1978N01P38
