Ремонт карбюраторов тяжелых мотоциклов

К-37, К-37А, К-301, К-302



На машинах киевского и ирбитского заводов ранее применялись карбюраторы К—37 (К—37А) с цилиндрическим дросселем, на смену которым в последние годы пришли более долговечные и более совершенные приборы К—301 (К—302) с плоским дросселем. И те и другие, выпущенные в большом количестве, естественно, требуют ремонта после определенного срока.

Ремонт карбюратора начинают с разборки и тщательно моют его детали в бензине или керосине. Жиклеры кладут в баночку с ацетоном или растворителем нитрокрасок, чтобы удалить смолистые отложения. Чистить отверстия жиклеров можно только деревянной иглой. И ни в коем случае проволокой, чтобы не повредить поверхность калиброванного отверстия. Протирают детали плотной тканью, не оставляющей ворсинок. Чистые и сухие детали осматривают и определяют степень износа.

Корпус карбюратора может иметь трещины, поврежденные резьбы, износ отверстия под дроссель, изгиб фланца.

Трещины заделывают продающимися в магазинах эпоксидными клеем или шпаклевкой так, как указано на их этикетках. Края трещин для лучшего склеивания предварительно разделывают. При наличии мощного паяльника трещины можно запаять припоем ПОС-ЗО или ПОС-40 с последующей зачисткой места пайки до основного металла, чтобы не осталось наростов припоя.

Зазор между дросселем и стенками отверстия в корпусе К—37 не должен превышать 0,15 мм, иначе нарушается работа карбюратора. Некоторые мотолюбители пытаются восстанавливать первичные размеры отверстия или дросселя нанесением клеев (эпоксидных или БФ-2). Способ этот очень трудоемкий, а главное ненадежный. В таком случае проще заменить карбюратор.

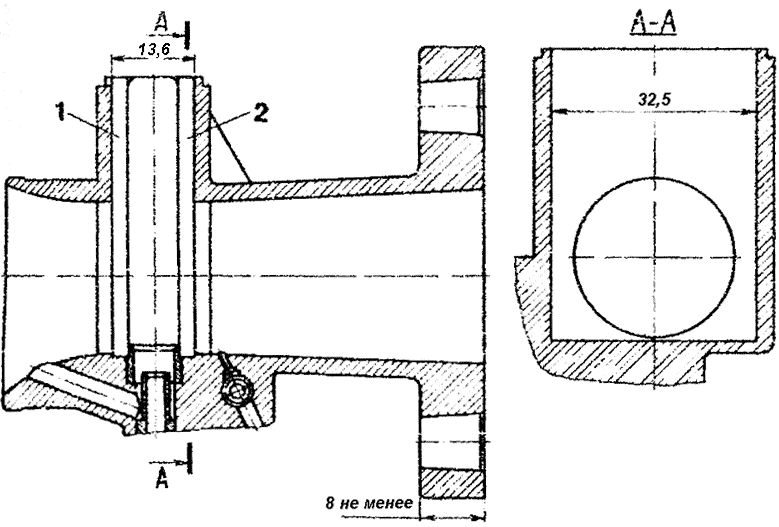

Рис. 1. Корпус карбюратора К—301 (К—302): 1 — направляющая корпуса дросселя; 2 — направляющая щеки дросселя.

Рис. 1. Корпус карбюратора К—301 (К—302): 1 — направляющая корпуса дросселя; 2 — направляющая щеки дросселя.



У моделей К—301 и К—302 суммарный зазор между направляющими 1 и 2 в корпусе (рис. 1) и боковыми поверхностями (рис. 2) дросселя допускается не более 1,6 мм. Если он превышает эту величину, корпус и щеку дросселя облуживают или наносят на них гальваническим способом цинк, а затем подгоняют по месту, обеспечивая свободное перемещение дросселя.

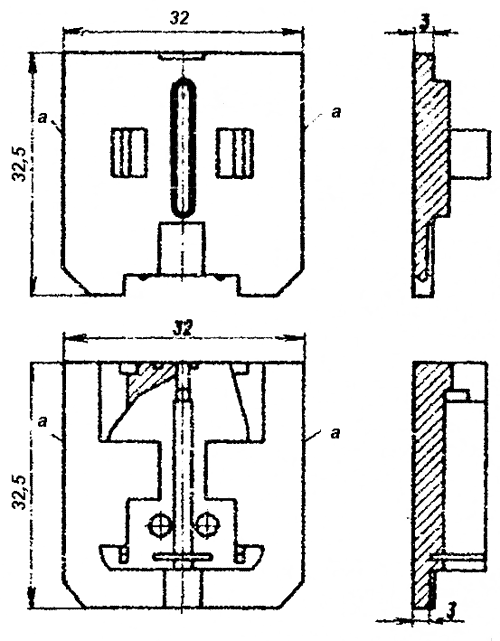

Рис. 2. Корпус (внизу) и щека дросселя карбюратора К—301 (К—302): а — боковые поверхности.

Рис. 2. Корпус (внизу) и щека дросселя карбюратора К—301 (К—302): а — боковые поверхности.



Так же поступают с обеими деталями дросселя, если толщина их стенок, скользящих в направляющих корпуса карбюратора уменьшилась вследствие износа с 3 до 2 мм, а высота — с 32,5 до 31,5 мм (см. рис. 2).

Фланцы карбюратора должны иметь чистую, ровную и плоскую поверхность, чтобы при установке на двигатель равномерно и плотно прижимали прокладку, не пропуская воздуха. Проверяют плоскость на плите или стекле, а обрабатывают, при необходимости, на фрезерном или токарном станке. Можно добиться хороших результатов и при помощи напильника, доводя поверхность фланца на шлифовальной шкурке, положенной на гладкую плиту или стекло. Толщина фланца после обработки — не менее 8 мм.

Поврежденную резьбу в отверстиях под регулировочные и другие винты исправляют, рассверлив отверстия и нарезав резьбу следующего большего диаметра. В этом случае необходимо изготовить или подобрать новые винты по образцу старых, естественно» с соответствующей резьбой.

Поплавок проверяют на герметичность, погружая его в горячую воду. Выходящие из него пузырьки воздуха укажут место повреждения. Небольшие трещины и пробоины можно запаять или заделать эпоксидным клеем. Вес поплавка в любом из карбюраторов после ремонта — не более 8,6 г.

Особое влияние на работу карбюратора оказывают жиклеры. Если их калиброванные отверстия не имеют механических повреждений, значит после тщательной промывки они пригодны для дальнейшей службы. Заменять жиклеры надо только равноценными по пропускной способности. Проверить ее можно, проливая через жиклер воду (эта операция подробно изложена в статье «Если «поколдовать» над жиклерами», см. стр. 22—23). Пользуясь этим методом, удается точно подогнать жиклеры от других карбюраторов.

П. КОТОВ, инженер
