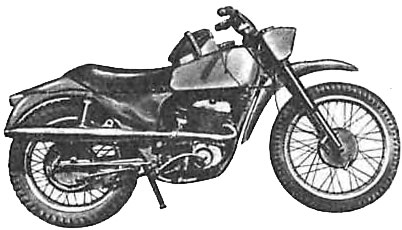

ИЖ-65МСпортивный мотоцикл
Состязания мотоциклистов занимают большое место в программе III Всесоюзной спартакиады по техническим видам спорта. Мотокросс, мотоциклетное многоборье, шоссейно-кольцевые гонки, гонки по гаревой дорожке и на ипподроме — все эти ведущие виды мотоспорта будут представлены в Эти страницы журнала мы предоставляем конструкторам мотоциклетных заводов. Они рассказывают о новой спортивной технике, созданной в последнее время. Ее можно будет увидеть на финальных соревнованиях спартакиады.
На ИЖ-65М установлен двухтактный одноцилиндровый двигатель рабочим объемом 341 см3 (76x75 мм). Цилиндр — литой алюминиевый, с запрессованной чугунной гильзой. Для повышения износостойкости гильза обработана термически. Поршень — эллиптического сечения, неразрезной, отлит из алюминиевого сплава. На поршне устанавливаются три компрессионных кольца, унифицированные с кольцами двигателя Москвич-408. Алюминиевая литая головка цилиндра имеет вихревую камеру сгорания типа «жокейский картуз». коленчатый вал установлен на трех подшипниках — двух роликовых, цилиндрических и одном шариковом. Для повышения надежности сепаратор нижней головки шатуна выполнен из дюралюминия марки В-95, а не из латуни, как это было у ИЖ-60. Картер двигателя отлит из алюминиевого сплава. Кривошипная камера уплотняется двумя сальниками — справа самоподжимным резиновым, а слева (между роликовым и шариковым подшипниками) — сальником типа «поршневых колец», уменьшающим потери на трение. Для повышения интенсивности продувки объем кривошипной камеры сокращен за счет диаметра щек коленчатого вала. На двигателе установлен карбюратор с диффузором сечением 32 мм. Чтобы повысить долговечность двигателя, применен воздухофильтр с бумажным элементом, который обеспечивает высокий коэффициент очистки воздуха от пыли. Максимальная мощность сохраняется в течение 50 — 60 часов работы двигателя в самых напряженных условиях. Передача от коленчатого вала на коробку передач — шестеренчатая, с передаточным отношением 2,38. Сцепление — многодисковое о масляной ванне и, в отличие от двигателя ИЖ-60, его ведущие диски не пластмассовые, а стальные с пластмассовыми вставками. Для лучшего использования мощности в зависимости от дорожных условий применена шестиступенчатая коробка передач с передаточными числами: I — 2,845; II — 2,0; III — 1,425; IV — 1,125; V - 0,89; VI - 0,76. Более точный подбор передаточного числа главной передачи стал возможен благодаря сменным ведущей и ведомой звездочкам. Рама мотоцикла — трубчатая. После сварки она подвергается термообработке. Задняя маятниковая пилка качается на двух сферических подшипниках. Передняя вилка — телескопическая с ходом 165 мм. По конструкции она аналогична вилке ИЖ-60М, но облегчена на два-три килограмма. Пружинно-гидравлический амортизатор имеет пружину с прогрессивной характеристикой и дополнительное поршневое кольцо, установленное в кольцевой канавке поршня амортизатора. Оно устранило утечку жидкости в верхнюю полость, и работа амортизатора заметно улучшилась. Для снижения веса мотоцикла корпус воздухофильтра, корпус фары, каркас седла, щитки колес, номерные знаки сделаны из стеклопластика. В итоге ИЖ-65М на 7 — 10 килограммов легче «шестидневных» Явы-350 и МЦ-300. В разработке конструкции ИЖ-65М принимали участие конструкторы М. Чермных, С. Кулягин, Н. Перерва, П. Шлыгин, Ю. Коротков, А. Калач, работники цеха спортивных мотоциклов А. Макаров, С. Иванов, В. Швейкин, И. Стяжкин, А. Колпаков и многие другие. Большую помощь в доводке оказали и сами спортсмены. По их отзывам, ИЖ-65М обладает хорошей устойчивостью и маневренностью, высокими динамическими показателями, достаточно надежен. Он стоит на уровне лучших «многодневных» машин; уступая зарубежным мотоциклам на 1—2 л. с. в мощности, ИЖ-65М имеет на 43 процента больший крутящий момент, большее число передач и почти такую же максимальную скорость. К сожалению, достижение более высоких показателей тормозится отсутствием специальных карбюраторов, надежных источников тока, а также спидометров с выключаемым счетчиком суточного пробега.
Техническая характеристика мотоцикла ИЖ-65М
Н. СЛЕСАРЕНКО, начальник бюро проектирования спортивных мотоциклов
