ИЖ Планета 4

Новинка

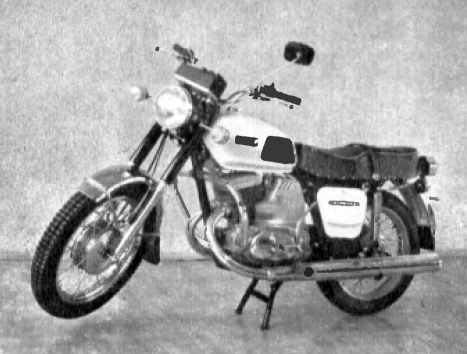

В четвертом квартале 1983 года с конвейера мотоциклетного производства объединения «Ижмаш» сошла первая партия новых дорожных мотоциклов «ИЖ-Планета — 4». Сохраняя преемственность с «планетами» предыдущих моделей, «четвертая» вобрала в себя немало конструктивных изменений, направленных на повышение надежности работы, безопасности и комфортабельности езды, а также на улучшение внешнего вида, динамических и других эксплуатационных качеств.

Бросается в глаза общность внешнего облика новой «Планеты» и «Юпитера— 4», который уже хорошо знаком мотоциклистам. Это естественно: колеса и их щитки, руль и топливный бак, подвеска и тормоза, детали облицовки и глушители у них унифицированы, причем внедрение новых узлов на «Планете» осуществлялось постепенно.

Новый мотоцикл оснащен таким же одноцилиндровым двухтактным двигателем, как «ИЖ-Планета —3 02». Но, в отличие от предшественника, у него 12-вольтовое электрооборудование, основные приборы которого были ранее внедрены на модели «Юпитер—4» («За рулем», 1981, N9 4, 8, 11). Это аккумулятор 6МТС-9, генератор переменного тока мощностью 100 Вт, более совершенные светотехнические приборы: фара ФГ137В с асимметричным распределением ближнего света Типа «европейский луч» и лампой А12—45 + 40 Вт, указатели поворота типа 16.3726 с лампами по 25 Вт. Улучшилась освещенность дороги, безопаснее стало движение в потоке транспорта.

Конечно, электрооборудование «Планеты—4» и «Юпитера—4» также максимально унифицировано. Различия продиктованы лишь тем, что двигатель «Планеты» имеет один цилиндр, а «Юпитера» - два.

Мотоцикл снабжен замком зажигания автомобильного типа 14.3704, включателем стоп-сигнала от ножного и ручного тормозов, комбинированными переключателями освещения, сигнализации и аварийного выключения двигателя, а также замком рулевой колонки. Контрольные приборы собраны в блок, расположенный над фарой, как у «Юпитера—4».

Для повышений безопасности водителя и пассажира служат дуги и откидывающиеся подножки. Колеса и щитки, как правило, окрашены эмалью в цвет машины у некоторой части мотоциклов они хромированы.

Новая «Планета» будет выпускаться как в одиночном исполнении, так и в комплекте с боковым прицепом ВМЗ-9.202 (этот прицеп используется и для «Юпитера»). В ближайшие годы Вятско-Полянский завод планирует освоить новый боковой прицеп, более удобный и комфортабельный. Его также можно будет использовать с «Планетой — 4» и «Юпитером—4».

Надеемся, что усовершенствования, внедренные на мотоциклах «ИЖ-Планета—4», будут по достоинству оценены их владельцами.

П. ФЕДОРОВ, Е. ШУШКАНОВ, инженеры
г. Ижевск

Техническая характеристика мотоцикла «ИЖ-Планета —4»

(в скобках — отличающиеся данные машины с боковым прицепом)

Общие данные: сухая масса — 168 (263) кг; скорость — 120 (80) км/ч; тормозной путь со скорости 60 км/ч — 23 (26) м; контрольный расход топлива — 6,6 (7,2) л/100 км.

Размеры: длина — 2170 (2200) мм) ширина — 810 (1700 мм); высота — 1170 (1300) мм; база—1460 мм.

Двигатель: тип — двухтактный, одноцилиндровый; рабочий объем — 346 см3; степень сжатия — 7,8—8,2; мощность — 20 л. с./15 кВт при 4600—6000 об/мин; карбюратор - К62И; воздухоочиститель — контактно-масляный; топливо — бензин А-76.

Трансмиссия: сцепление — многодисковое, в масляной ванне; коробка передач — четырехступенчатая (3,17; 1,81; 1,26; 1,1); передаточное число цепной передачи: передней — 2,17, задней — 2,33 (2,63).

Ходовая часть: рама — трубчатая, сварная; передняя вилка — телескопическая; задняя подвеска — маятниковая; амортизаторы — гидравлические; размер шин: переднего и заднего колес — 3,60—18.
