Рекомендации владельцам Ковровца-175

Тем, кто ездит на ковровцах

В предыдущем номере журнала была напечатана статья об эксплуатации мотоцикла ИЖ-56. Многими из приведенных в ней рекомендаций могут воспользоваться и владельцы «Ковровца-175». Но этот мотоцикл имеет свои особенности. Главная из них — электрооборудование переменного тока с напряжением в цепи освещения 6 в.

Основным прибором электрооборудования является генератор, от которого зависит нормальная работа всей системы. Плохое искрообразование, слабый свет в фаре указывают на неисправность генератора.

Отчего генератор выходит из строя, как устранить возникающие в нем неполадки ?

Причиной неудовлетворительной работы генератора может быть сильное биение ротора. Оно возникает вследствие слабого его крепления на правой цапфе. Чаще всего биение сопровождается появлением царапин и надиров, возникающих при соприкосновении ротора с полюсными башмаками статора. Чтобы устранить эту неисправность, болт 5 (см. рисунок) крепления ротора необходимо надежно затянуть. Если и после этого биение будет продолжаться, надо проверить правый коренной подшипник и в случае износа заменить его.

При снятии статора нельзя отделять напрессованную на него крышку. На заводе ее устанавливают в определенном положении, которое соответствует разрыву контактов прерывателя в момент возникновения тока максимальной величины в обмотках катушки зажигания. Это происходит, когда полюсы ротора находятся в определенном положении относительно полюсных башмаков обмоток статора (угол между полюсами ротора и статора, соответствующий данному положению, называют «абрисом»).

Всякое изменение положения крышки может повлечь за собой перекос полюсных башмаков и повреждение катушек, что в лучшем случае вызывает ослабление искры, так как ток в обмотке генератора к моменту разрыва контактов прерывателя будет меньше, чем при нормальном абрисе. В худшем случае генератор вообще выйдет из строя.

Устанавливая статор с крышкой, надо крепить его к правой половинке картера винтами 17, не забывая подложить пружинные шайбы 18.

После монтажа статора следует проверить и установить зажигание, руководствуясь инструкцией.

Одной из распространенных причин, вызывающих остановку мотоцикла в пути, является неисправность прерывателя (он крепится к генератору винтом 16).

Каковы основные причины ненормальной работы прерывателя? Как определить и устранить их ?

Повышенное искрение указывает на неисправность прерывателя. Оно может быть вызвано:

1) непараллельностью контактов, возникающей из-за перекосов оси 14 или наковальни 6;

2) сдвигом контактов, т. е. неполным соприкосновением их площадей (вследствие износа молоточка или шайб 12, 13);

3) загрязнением контактов маслом, пылью или нагаром;

4) выходом из строя конденсатора 4.

Чтобы отремонтировать прерыватель, в любом случае его разбирают и промывают высокооктановым бензином.

Непараллельность контактов можно устранить подгибанием наковальни или оси молоточка, а взаимный сдвиг контактов — заменой шайб, которые вырезают из текстолита толщиной 0,5— 0,8 мм.

Нагар и окислительные пленки удаляют с контактов при помощи мелкозернистой наждачной бумаги, абразивной пластинки или надфиля, причем окислы и нагар снимают равномерно по всей площади контактов.

Нередко из-за неисправности прерывателя глохнет двигатель. Объясняется это большим износом стенок отверстия молоточка. Токопроводящая металлическая пластина с контактом 9 или пружиной 7 касается основания прерывателя 10, отчего происходит короткое замыкание. Определить эту неисправность можно по нагару на основании прерывателя или по синеве, образовавшейся на пружине, которая к тому же теряет упругость. Замыкание можно устранить, подкладывая текстолитовые шайбы под молоточек (их надевают на ось).

Очень важно своевременно, через каждые 1000 км пробега, смазывать одной-двумя каплями костяного или вазелинового масла ось 14 молоточка прерывателя и фильц 15.

В чем особенности ухода за свечой зажигания? Отчего преждевременно перегорают лампы заднего фонаря и нити ближнего света ?

Для безотказной работы свечи большое значение имеет нормальный зазор между ее электродами. Его надо систематически проверять, так как в процессе эксплуатации электроды обгорают. Регулируют зазор (он должен составлять 0,4—0,6 мм) подгибанием электрода.

Лампы могут перегорать прежде всего из-за нарушения контактов сопротивления (К = 1,25 ома), шунтирующего нить ближнего света. Отпаивание концов сопротивления от клеммовых стоек происходит вследствие перегрева его при длительной езде с «ближним светом» и от тряски. Поэтому важно систематически проверять надежность присоединения концов. Устраняют этот дефект, заливая оловом контакты сопротивления.

При эксплуатации мотоцикла «Ковровец-175» мотолюбители сталкиваются и с другими вопросами.

Почему при движении на четвертой передаче иногда происходят рывки ?

Они получаются вследствие самоотключения и самовключения зацепления шестерни второй передачи с основной шестерней. Устраняют этот дефект так. Вначале снимают крышку генератора и отсоединяют зубчатку задней передачи (предварительно разъединив замок цепи). Затем снимают сальник основной шестерни, сдвигают ее по направлению

к двигателю на 0,5—1,3 мм и ставят на обойму подшипника несколько шайб, причем таким образом, чтобы поверхность последней из них находилась в одной плоскости с поверхностью картера.

Каковы причины поломок кик-стартера и способы их предотвращения ?

Кик-стартер часто ломается от резкого сильного нажатия на него. Чтобы избежать поломок, рычаг кик-стартера нужно легко перевести вниз, почти до горизонтального положения. Когда нога ощутит легкое затормаживание (вводится в зацепление сектор с шестерней), нужно резко, но без удара, произвести запуск.

X. МИРОПОЛЬСКИЙ, Б. БАЗЯКИН,
г. Ковров.

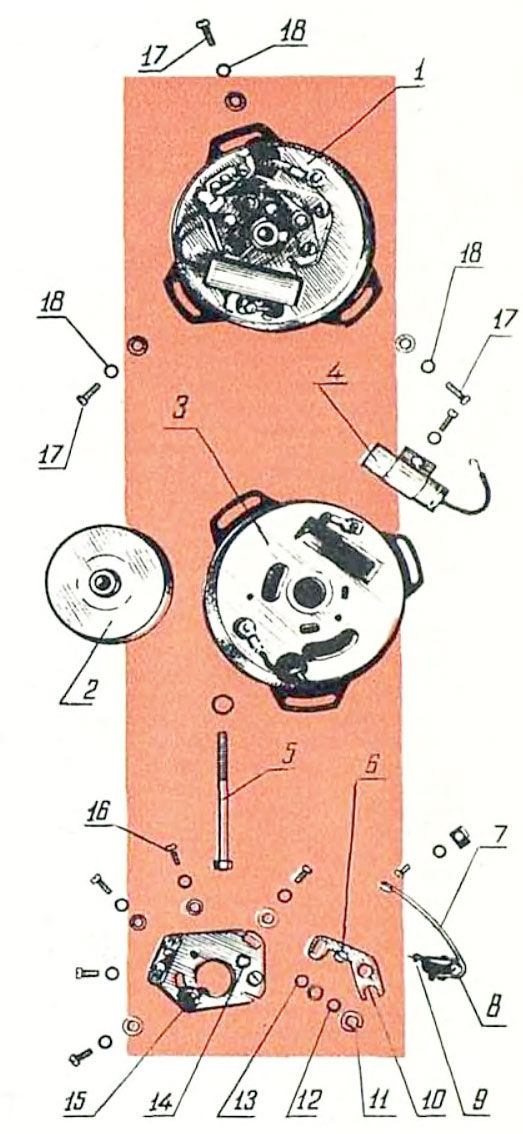

Приборы и узлы электрооборудования переменного тока «Ковровца-175»:

1 — генератор Г-401 в сборе; 2 — ротор с кулачком; 3 — статор с крышкой генератора: 4 — конденсатор; 5 — болт крепления ротора; 6 — наковальня прерывателя; 7 — токопроводящая пружина: 8 — молоточек; 9 — контакт; 10 — основание прерывателя; 11 — стопорная шайба; 12 — верхняя текстолитовая шайба; 13 — нижняя текстолитовая шайба: 14 — ось молоточка; 15 — смазывающий фильц; 16,17 — крепежные винты; 18 — пружинная шайба.

Рис. С. Завалова.
