Модернизация сапуна

[Vlad]

Идею взял с одной темы на яваолде. Надоела постоянная течь масла с вала КПП\кик-стартера. Решил создать в картере постоянное разряжение (с картера будет тянуть воздух в корпус воздухана). Прикинул..должно сработать. Как не будет снега на дорогах - протестирую.

И так...начнем:

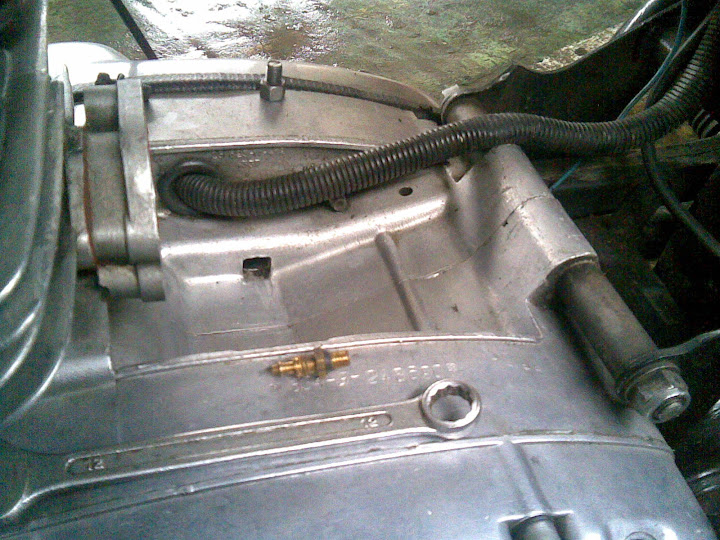

Снимаем воздухан и карб, сразу подготовил два штуцера. На фотке один видно.

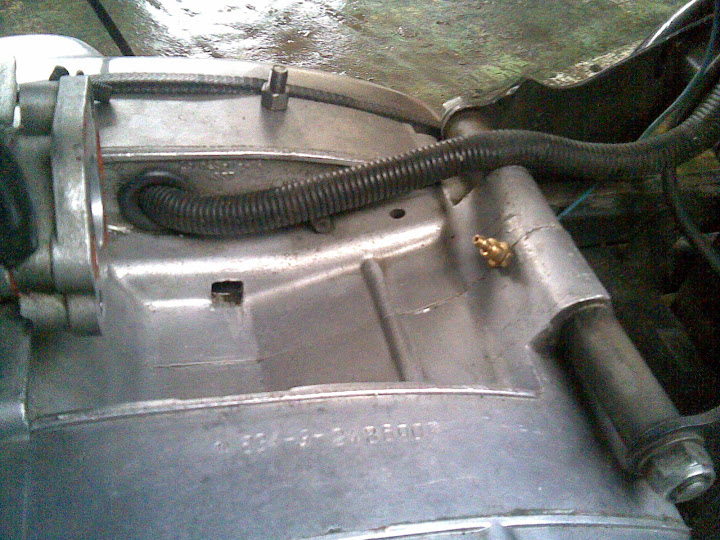

Дальше рассверливаем штатное отверстие, нарезаем резьбу и вкручиваем штуцер

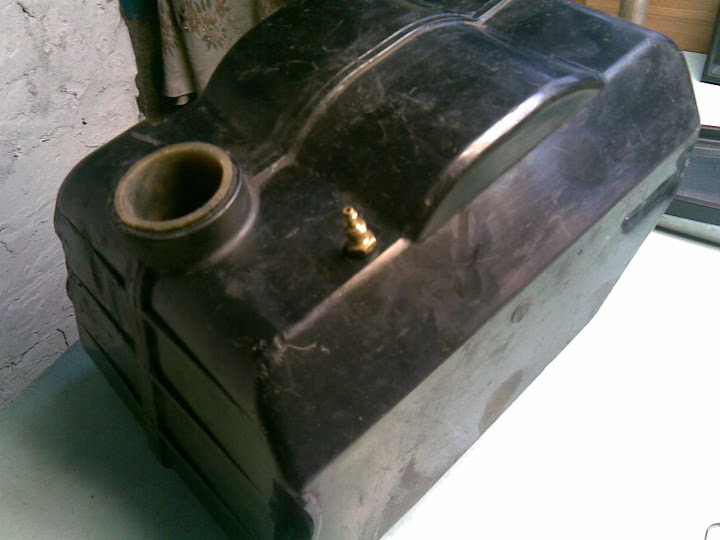

То же самое делаем в с воздуханом. Главное "вход" сделать после фильтрующего элемента. Во избежание его засорения.

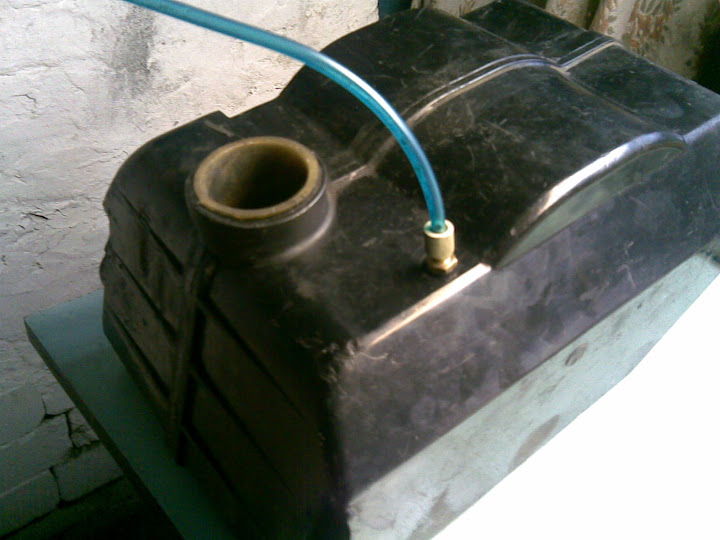

Одеваем шлангу и накручиваем фиксатор

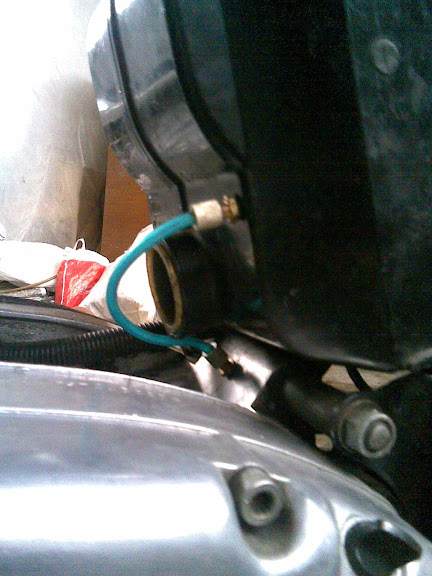

Ставим на место воздухан и одеваем шлангу на штуцер в картере и накручиваем фиксатор

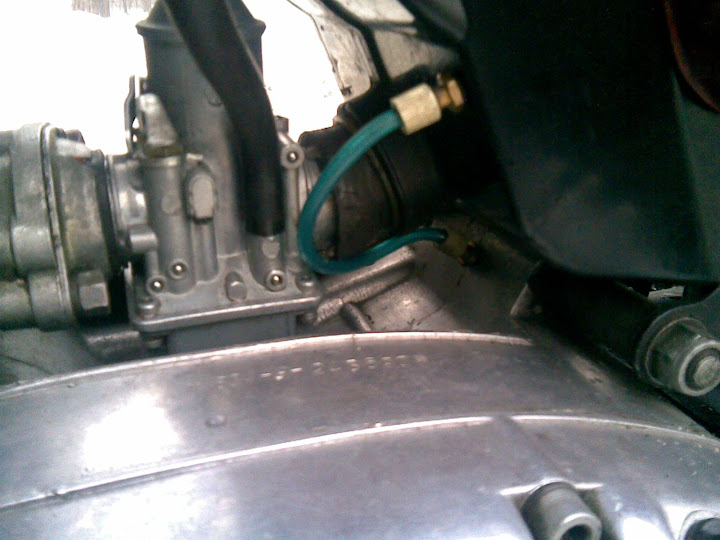

Теперь у нас всё герметично, без никаких "подсосов". Ставим на место карб. Всё готово



О результатах испытаний сообщу сюда в тему. Надеюсь течь масла прекратится.

[Dimka]

Ба!) Как интересно. Если будет работать то сделаю тоже)) Молодец Влад! Руки чешутся и прикладываются по месту назначения)))
PS. Возник вопрос. Как ты нарезал резьбу в двигателе так что бы стружка не попала внутрь картера?

[Vlad]

По сути стружка туда может попасть только в самом конце сверления. Старался аккуратно..но вероятно пару заусениц попало. Думаю для явовского движка это не очень страшно..стружка то "мягкая", алюминиевая.

[Mnemon]

Еслиб еще знать с чего такие штуцеры..

[Frost]

На оборотах, возможно, будет толк от такой доработки. Будет создавать разрежение в картере. А вот на холостых там же воздух пульсирует... Ну, короче, протестируеш - отпишись! Задумка, вроде бы не плохая. Если все будет нормально - забацаю и себе

[Человек]

Маслецо не засосет ?
Ведь шестеренки крутятся, разбрызгивают масло по картеру.
Сожрет пол литра масла (про пол литра шутка)

[Vlad]

Как видишь, сам сапун находится в "укромном" месте, куда масло врядли долетает. После монтажа этой системы минут 15 по снегу катался. Капель масла в шалнге не обнаружил. Будем надеяться на лучшее Кстати такая штука стоит на Яве-эндуро для шести дневных гонок.

[Romantikos]

ну а грязь і пилюку засмоктувать біля вала кіка не буде,а?якщо з однієї сторони в тебе до "доработки" тікло масло,то зараз в тебе через цю ж неплотность буде всяка грязь в картер лізти.

[Romantikos]

2Vlad,ну як,модернізація допомогає чи ще сезон не відкривав?

[Vlad]

И так..Вердикт: Система работает, но не так как хотелось бы...Полностью избавиться от подтекания масла с вала кика не удалось... видимо там уже большая выработка (элипс) Следующий вариант избавления от подтекания: замена втулки в крышке

[D.K.]

Vlad с замены втулки и надо было начинать. Ну, до кучи ещё и вторую канавку проточить. А остальное ИМХО лишнее.

[Vlad]

вторая канавка есть. Толку - 0

[Romantikos]

я подмотовал нитку под уплотн.кольцо-течь прекратилась.А "модернизация" была только убытком времени дажэ если б течь прекратилась,то во внутрь попадал бы песок(если б сапун давал большое разрежение,чтоб удерживать масло)

[Vlad]

нее...какой песок...не преувеличивай. Оно ж "тянет" но не так сильно

[Romantikos]

ну якби воно так тянуло що масло не тікло з-під вала))

[D.K.]

вторая канавка есть. Толку - 0

Я имел ввиду сначала втулку сменить, а уж потом проточить вторую канавку(хотя может уже и не понадобилось бы вообще). Попробуй смени втулку, должно помочь.

[Rock-N-Roll]

як міняється втулка,випресовується?

[D.K.]

Так точно. Новая должна садиться с натягом.
