Схема электрооборудования мотоцикла Ява 634


Ява 634 (6В) - Электрическая схема - Jawa 350 634
Электрооборудование - Ява 350 634

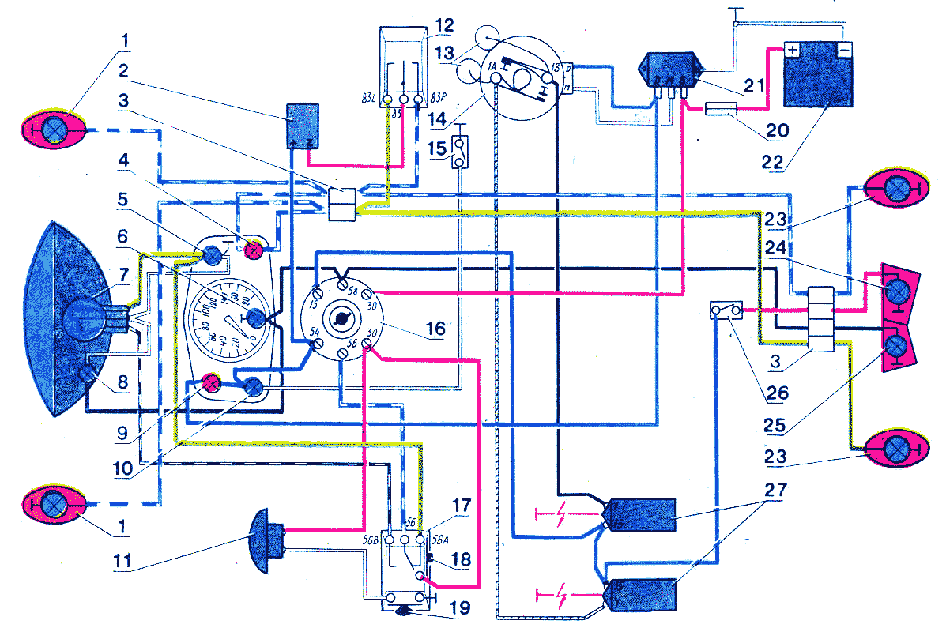

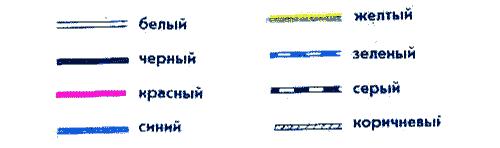

Электрооборудование мотоцикла Ява 634. На мотоцикле «Ява-634.8.00» детали 4, 10 и 15 отсутствуют. По Чехословацким стандартам звуковой и световой сигналы могут работать независимо от наличия ключа в замке зажигания. В наших условиях это неудобно. Поэтому можно посоветовать красные провода, идущие от кнопки 18 и звукового сигнала, отсоединить от клеммы «30» центрального переключения и подключить к клемме «15» или «54». После этого все сигналы будут работать только при включенном зажигании.

1 — передние указатели поворотов с лампами 6В, 15 или 21Вт; 2 — реле-прерыватель указателей поворотов; 3 — разъемные соединения; 4 — контрольная лампа указателей поворотов 6В, 2Вт; 5 — контрольная лампа дальнего света фары 68, 2Вт; 6 — лампа подсвета шкалы спидометра 68, 2Вт; 7 — лампа головного света фары 6В, 35/35Вт; 8 — лампа стояночного света в фаре 6В, 4Вт; 9 — контрольная лампа работы генератора 6В, 2Вт; 10 — контрольная пампа нейтрали в коробке передач 6В, 2Вт; 11 — звуковой сигнал; 12 — переключатель указателей поворотов; 13 — конденсаторы с прерывателями; 14 — генератор 68, 75вт; 15 — включатель контрольной лампы нейтрали; 16 — центральный переключатель; 17 — переключатель света фары; 18 — кнопка светового сигнала; 19 — кнопка звукового сигнала; 20 — предохранитель 15 А; 21 —реле-регулятор; 22 — аккумуляторная батарея 6В; 14 ; 23 — задние указатели поворотов с лампами 6В, 15 или 21 Вт; 24 — лампа стоп-сигнала 6В, 21 Вт; 25 — лампа стояночного света задняя 6В, 5 Вт; 26 — включатель стоп-сигнала; 27 — катушки зажигания.
