Днепр МТ-10-36

Модернизированный мотоцикл Днепр

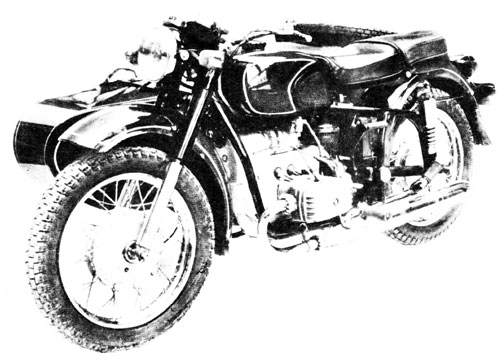

Мотоцикл «Днепр» МТ10 —36. Внешне его можно отличить от прежних моделей по рычагам с шариками на концах, накидным гайкам на выпускных трубах, откидывающейся вверх — назад подножке для пассажира.

В минувшем, 1976 году киевский мотоциклетный завод провел серьезную модернизацию выпускаемого им мотоцикла «Днепр» МТ10. Сначала была увеличена мощность двигателя — с 32 до 36 л. с. (см. «За рулем», 1976, № 10), а затем изменены некоторые узлы экипажной части. Это этап широкой программы совершенствования и повышения качества изготовления мотоцикла, намеченной на текущую пятилетку. Модернизированная модель получила обозначение МТ10—36.

Основные направления проведенных работ были определены требованиями новых, более строгих ГОСТов в части повышения активной и пассивной безопасности мотоцикла и снижения внешнего шума.

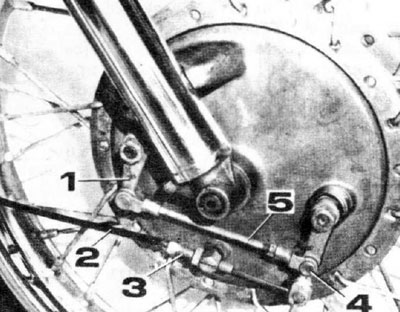

Рис. 1. Двухкулачковый тормоз переднего колеса: 1 — ведомый рычаг; 2 — трос привода; 3 — регулировочный штуцер; 4 — ведущий рычаг; 5 — соединительная тяга (регулируется по длине).

Одним из главных устройств, обеспечивающих безопасность машины, являются тормоза. Чтобы повысить эффективность торможения, коренной переделке подвергли тормоз переднего колеса (рис. 1). У него не одна, а две активных колодки, каждая из которых приводится в действие самостоятельным кулачком посредством ведущего и ведомого рычагов. Зазоры между колодками и тормозным барабаном по мере износа регулируются сначала натяжением троса (при помощи штуцера), а затем поворотом кулачков на оси. Такое устройство на тяжелых отечественных мотоциклах применено впервые. Важным достоинством нового тормоза является и то, что его можно установить на любую прежнюю (начиная с К—750М) модель киевского мотоциклетного завода.

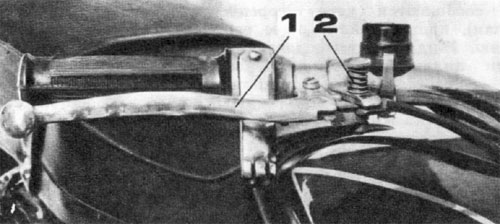

Рис. 2. Правое плечо руля: 1 — рычаг тормоза; 2 — фиксатор включения стояночного тормоза.

У «Днепра» МТ10—36 передний тормоз может действовать и как стояночный. Для этого достаточно нажать рычаг тормоза (на руле) и застопорить его специальным фиксатором, выполненным в виде кнопки (рис. 2). Механизм несложный, но довольно удобный в эксплуатации.

Рычаги сцепления и тормоз оканчиваются сферическими наконечниками диаметром 20 мм, как у всех современных спортивных машин — они сделаны, чтобы предупредить возможные травмы. Кроме того, торец грязевого щитка переднего колеса забортован, а подножки для пассажира можно отбрасывать вверх и назад под углом 45°.

По просьбе потребителей мотоцикл теперь снабжен противоугонным устройством — замком, запирающим руль в рулевой колонке (рис. 3).

Рис. 3. Замок руля: 1 - рулевая колонка; 2 - замок.

Новая модель более безопасна в пожарном отношении благодаря введению на бензошлангах (рис. 4) зажимов. Они подстраховывают соскакивание шланга и исключают попадание бензина на горячие детали.

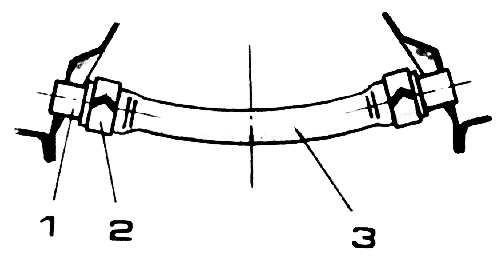

Рис. 4. Крепление бензинового шланга: 1 — штуцер; 2 — зажим; 3 — шланг.

С целью уменьшить шум впуска на МТ10—36 применен новый воздушный фильтр с эффективным глушителем. Опять-таки его можно устанавливать на все модели «Днепра» (МТ8, МТ9, МТ10), но с обязательной заменой главного жиклера карбюратора пропускной способностью 200 см3/мин новым жиклером, у которого этот показатель — 180 см3/мин.

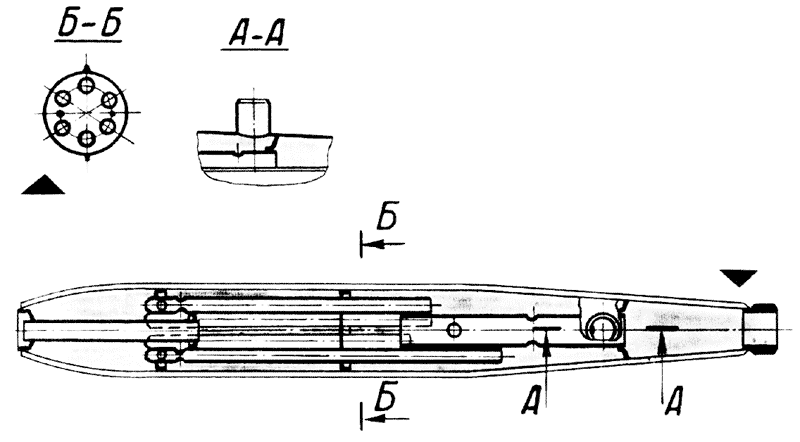

Рис. 5. Глушитель (разрез).

Шум, вызываемый выходом отработавших газов, удалось снизить, создав новый глушитель (рис. 5). Его наружный диаметр увеличен до 86 мм, а объем — в 1,6 раза. Подверглись изменению и внутренний набор глушителя, выпускные трубы. К цилиндру они теперь крепятся не хомутами, как раньше, а накидными гайками, которые обеспечивают более плотное соединение и благодаря значительной массе и ребрам отводят от труб много тепла.

В результате названных усовершенствований удалось снизить уровень внешнего шума мотоцикла на 10 децибел. Он теперь входит в группу самых тихих мотоциклов.

В новом глушителе отработавшие газы проходят с меньшей скоростью и расширяются намного больше, чем в старом. Это наряду с увеличенной площадью поверхности глушителя снижает его теплонапряженность, а стало быть, увеличивает долговечность. Надеемся, что такой дефект, как прогар глушителя, случавшийся прежде, теперь не повторится.

Владельцам «днепров» прежних выпусков сообщаем, что эти глушители (в комплекте с хомутами) можно устанавливать на их машины без всяких доработок.

Надеемся, изменения, которыми отличается конструкция нашей последней модели, получат положительную оценку мотолюбителей.

В. ЯРМАК, главный конструктор КМЗ
г. Киев
