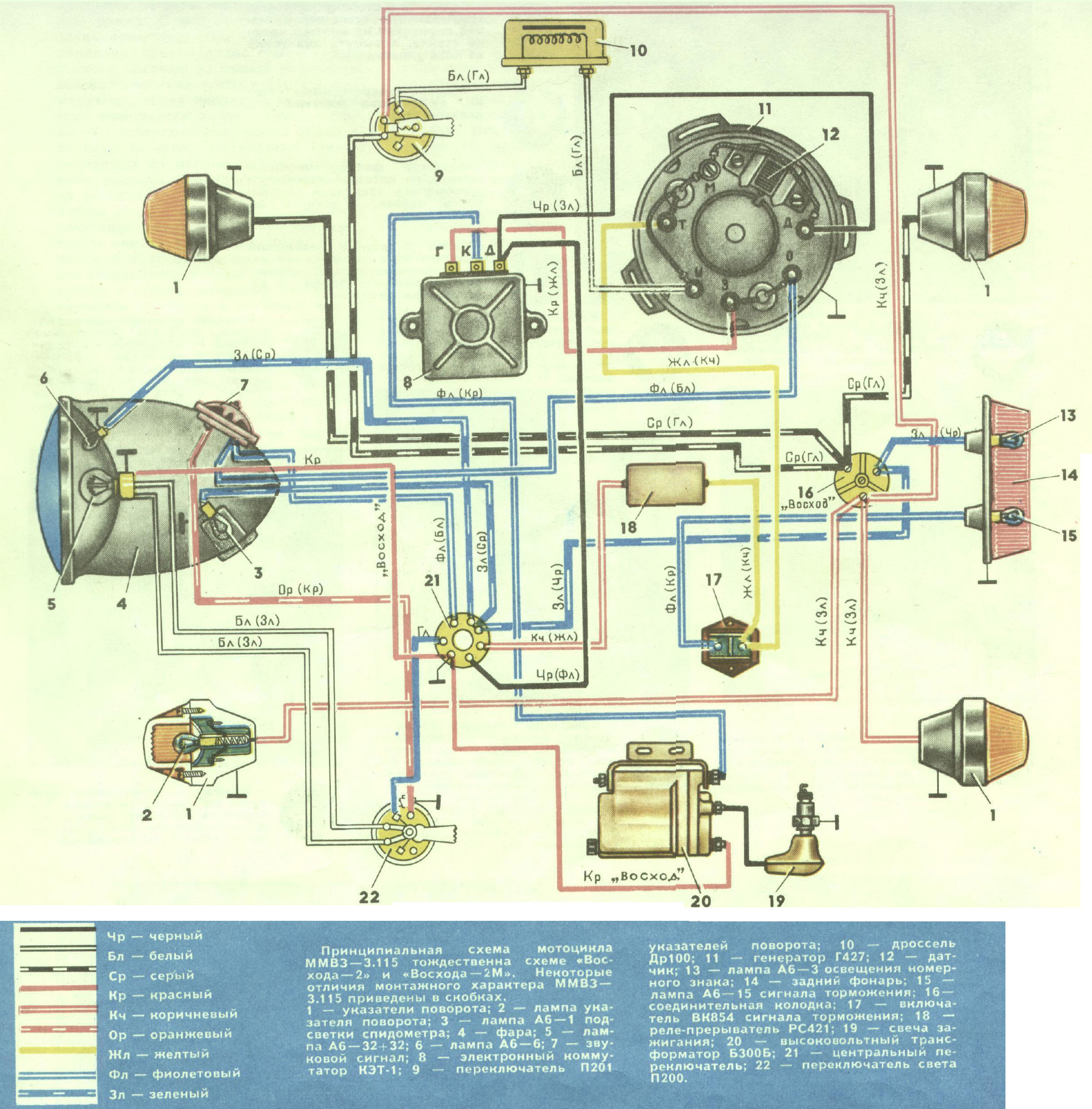

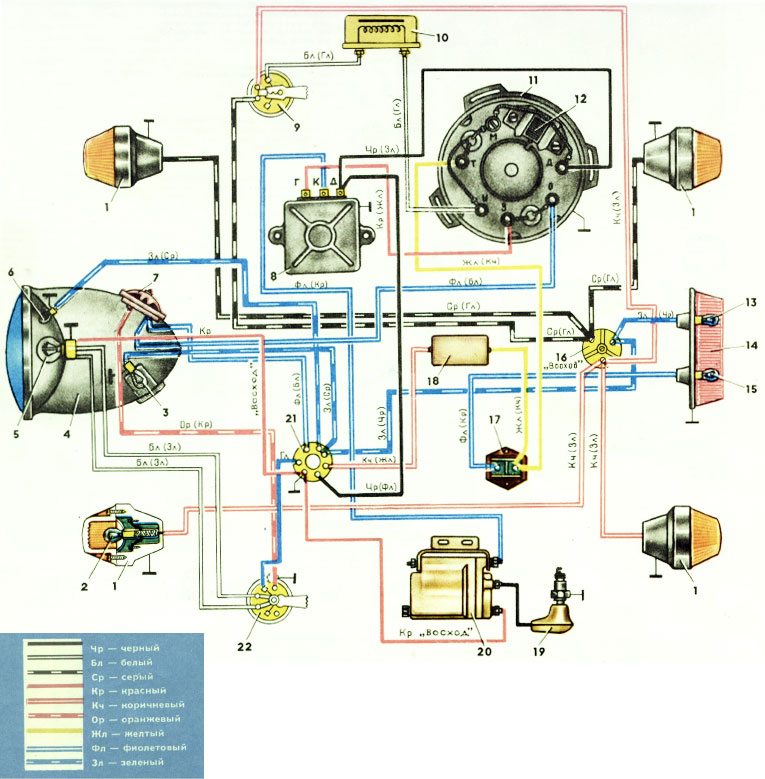

Цветная схема электрооборудования мотоциклов Восход-2, Восход-2М, ММВЗ Минск-3.115



Цветная схема электрооборудования мотоциклов Восход-2, Восход-2М, ММВЗ Минск-3.115

(нажмите на картинку для увеличения)



Принципиальная схема мотоцикла ММВЗ —3.115 тождественна схеме «Восхода—2» и «Восхода — 2М». Некоторые отличия монтажного характера ММВЗ — 3.115 приведены в скобках.

1 — указатели поворота; 2 — лампа указателя поворота; 3 — лампа А6 —1 подсветки спидометра; 4 — фара; 5 — лампа А6 —32 + 32; 6 — лампа А6 —6; 7 — звуковой сигнал; 8 — электронный коммутатор КЭТ-1; 9 — переключатель П201 указателей поворота; 10 — дроссель Др100; 11 — генератор Г427; 12 — датчик; 13 — лампа А6 —3 освещения номерного знака; 14 — задний фонарь; 15 — лампа А6 —15 сигнала торможения; 16 — соединительная колодка; 17 — включатель ВК854 сигнала торможения; 18 — реле-прерыватель РС421; 19 — свеча зажигания; 20 — высоковольтный трансформатор Б300Б; 21 — центральный переключатель; 22 — переключатель света П200.



Внимание

В схеме электрооборудования мотоциклов «Восход», «Восход—2М» и ММВЗ — 3.115 допущены ошибки. Дроссель (позиция 10) и реле-прерыватель РС421 (позиция 18) следует поменять местами. Свечной провод к трансформатору В300В на самом деле выходит с другой стороны внизу. Красный и фиолетовый провода надо поменять местами.

Приносим читателям извинения.



1978N03P20
