ВАМ, МОТОЦИКЛИСТЫ

Советы:

- как при помощи карандаша избежать преждевременного износа резьба в отверстии головки цилиндра;
- калибровки поврежденной резьбы в отверстии головки для свечи;
- как улучшить охлаждение цилиндра;
- как выровнять бак мотоцикла;
- как облегчить монтаж тормозных колодок;
- установка индикатора высокого напряжения.

Очень любят мотоциклы в Латвии. Свидетельство тому — многие тысячи зрителей, собирающиеся на гонки, большое число машин на дорогах республики. И не случайно научно-популярный журнал «Наука и техника», издаваемый в Риге, помещает материалы для мотоциклистов. Несколько опубликованных на его страницах советов инженера А. Рибовского мы предлагаем читателям.

При помощи карандаша

Из-за частого ввертывания и вывертывания свечи зажигания изнашивается резьба в отверстии головки цилиндра, особенно сильно, если она из алюминиевого сплава. В результате приходится заменять или ремонтировать головку,

Чтобы избежать преждевременного износа, советуем резьбу на свече «смазать» мягким графитовым стержнем (от карандаша). Тонкий слой графита защитит ее от пригорания и облегчит ввертывание свечи.

Свеча-«метчик»

Рис. 1. Свеча-метчик

Для калибровки поврежденной резьбы в отверстии головки для свечи или очистки от нагара применяют метчик. Но, поскольку резьба специальная (14X1,25), найти подходящий метчик нелегко. В этих случаях его с успехом заменит старая свеча с длинным резьбовым концом. Из нее удаляют изолятор, а резьбовой атитучасток распиливают ножовкой на четыре части (рис. 1). Вершины первых ниток резьбы немного спиливают — и «метчик» готов. Смазав резьбу жидким маслом, вворачивают его в головку при помощи «свечного» ключа.

Разумеется, делать это можно только на снятой головке, чтобы стружка и нагар не попали в цилиндр.

Охлаждение цилиндра

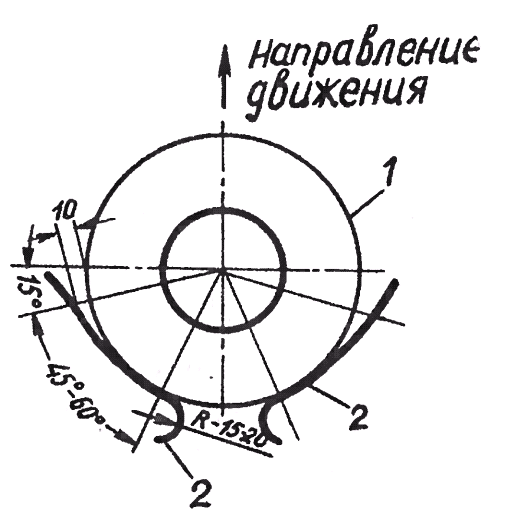

Рис. 2. Установка щитков на цилиндр
1 - цилиндр;
2 - щитки.

Задняя часть цилиндра мотоциклетного двигателя недостаточно обдувается потоком воздуха. Для лучшего ее охлаждения имеет смысл изготовить два щитка из жести и укрепить их, как показано на рис. 2. Щитки должны соответствовать цилиндру по высоте.

Небольшие вмятины на топливном баке можно выправить следующим образом

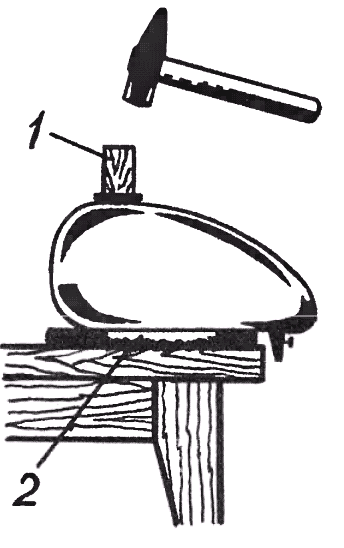

Рис. 3. Правка бака:
1 - пробка;
2 - мягкая прокладка.

Бак снимают с мотоцикла и, закрыв сливной кран, наполняют водой до краев горловины, в которую затем вставляют хорошо подогнанную по внутреннему ее диаметру деревянную пробку (рис. 3). Затем надо резким ударом молотка загнать пробку в бак. В момент удара внутри бака возникает большое давление, и вмятины устраняются. Не забудьте поместить между баком и поверхностью верстака упругую прокладку.

Простой прием

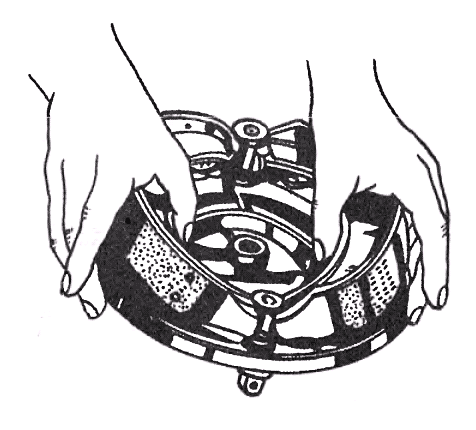

Рис. 4. Так устанавливают колодки

Немало трудностей мотоциклистам доставляет установка пружин тормозных колодок. Для облегчения монтажа колодок советуем воспользоваться таким приемом. Сперва вставьте в их отверстия отогнутые концы пружин, затем концы колодок уприте в палец диска и разжимный кулачок и обеими руками прижмите к тормозному диску, как показано на рис. 4.

«Индикатор» высокого напряжения

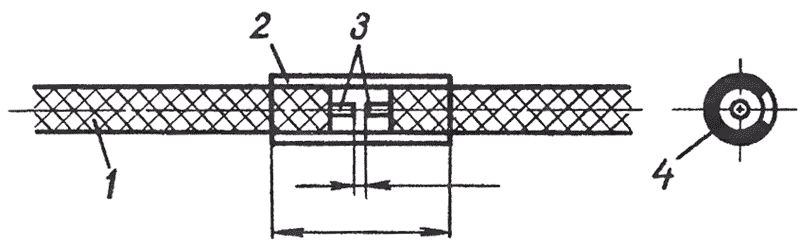

Рис. 5. Индикатор высокого напряжения
1 - провод выского напряжения;
2 - стекляная трубка;
3 - концы проводов;
4 - окрашенная часть трубки.

Иногда при регулировке или ремонте двигателя нужно знать, подается ли на центральный электрод свечи зажигания высокое напряжение. Для этой цели либо применяют различные индикаторы, либо, отсоединив провод высокого напряжения от свечи, приближают его к массе, чтобы убедиться, проскакивает ли искра между концом провода и массой. Проверку эту можно облегчить. Разрежьте провод высокого напряжения в 5—6 сантиметрах от свечи, зачистите концы и вставьте их в стеклянную трубочку длиной 30—35 мм так, чтобы между ними оставался зазор от 0,5 до 1,0 мм (рис. 5). Для наблюдения за искрой стеклянную трубку покрасьте в черный цвет, оставив светлую полоску шириной в 2— 3 мм, через которую искра будет хорошо просматриваться. Места соединения провода с трубкой обмотайте изоляционной лентой — так концы провода будут надежнее закреплены в трубке.
