Защита пружины вала переключения передач у ковровских и минских мотоциклов

Кожух для пружины



У ковровских и минских мотоциклов иногда ломается пружина вала переключения передач. Само по себе это не вызывает больших неприятностей, но вот если куски пружины попадут между зубьями шестерен коробки, — неизбежна и их поломка. Чтобы исключить такие последствия. я закрыл пружину самодельным кожухом, задерживающим ее обломки. Он состоит из двух деталей, изображенных на рис. 1 и 2.

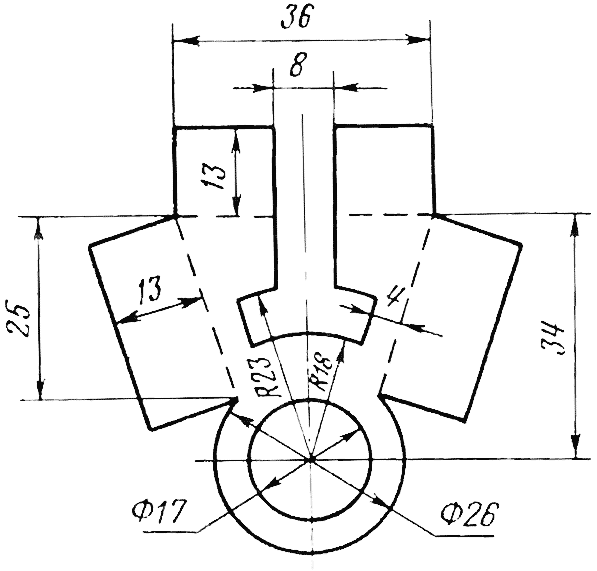

Рис. 1. Первая деталь кожуха (лепестки отогнуть по пунктирным линиям в од ну сторону)

Рис. 1. Первая деталь кожуха (лепестки отогнуть по пунктирным линиям в од ну сторону).

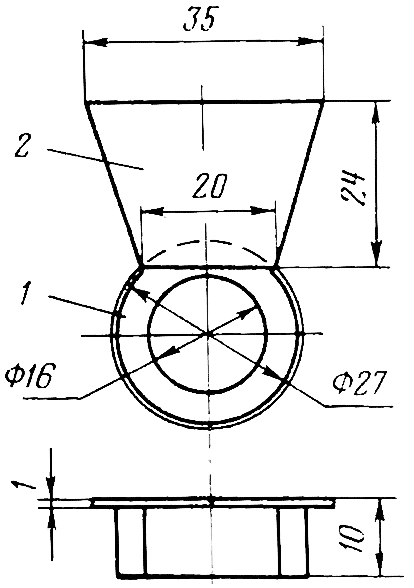

Рис. 2. Вторая деталь: 1 — крышка; — пластина.

Рис. 2. Вторая деталь: 1 — крышка; — пластина.




Первую вырезал из стального листа толщиной 0.5—1 мм. Для изготовления второй использовал заводскую крышку 1, к которой приварил пластину 2, вырезанную из стального листа толщиной 0.5—1 мм.

Устанавливаем кожух так: на вал переключения надеваем первую деталь, затем пружину, потом вторую деталь (крышку ее запираем имеющимся стопорным кольцом).







Г. ЛАХМИЦКИЙ,
224017. г. Брест, ул. Васнецова, 41, кв. 1
