Притирка клапанов мотоциклов

Почему и как надо притирать клапаны




Разладилась вдруг работа двигателя М-61: на холостом ходу и малых нагрузках появились перебои. Владелец мотоцикла пробует регулировать карбюраторы и зажигание, заменять свечи - ничего не помогает.

Двигатель «упрямится» при пуске, не хочет останавливаться после выключения зажигания. И уж совсем непонятен звонкий металлический стук, возникающий, как только увеличивается нагрузка. Водитель знает, что это детонация, но в душу закрадывается сомнение: не разбивает ли поршневой палец втулку шатуна. Все же, следуя правилу, он уменьшает опережение зажигания. Стук становится слабее, но затем опять усиливается. Тогда водитель решает дать своему «заболевшему коню» получше «корм». Вместо бензина А-66 заправляет А-72, а несколько раз, для пробы, даже А-74. Раньше от такого угощения мотоцикл летел, как ветер, а теперь становится только немного бодрее, прежней резвости у него нет.

Чем все это объяснить! Причиной таких бед являются обгоревшие клапаны. О том, что их необходимо своевременно притирать, знает, пожалуй, каждый владелец мотоцикла. Но некоторые водители, неясно представляя себе связь между причиной и следствием, а также не зная, как приступить к притирке, продолжают ездить на неисправной машине.

Попытаемся вкратце пояснить, в чем тут дело. Омываемая газами головка выпускного клапана — самое горячее место в камере сгорания. Важнейшим условием ее охлаждения является передача тепла от рабочей фаски клапана к фаске седла головки цилиндра. Естественно, этот путь отвода тепла надо оберегать.

Если рабочие фаски клапана и седла притерты, температура клапана будет минимальной. В противном случае горячие газы прорываются между ними, нагревают клапан и вызывают выгорание рабочих фасок. Там отлагается нагар, теплопроводность которого в 50 раз меньше теплопроводности металла. Это способствует повышению температуры клапана.

Вот почему так важна своевременная притирка. Именно она обеспечивает не пропускающее газы плотное прилегание и непосредственный металлический контакт рабочих фасок клапана и гнезда.

Какая же связь между перебоями в работе двигателя, затрудненным пуском, детонацией и нарушением герметичности клапанов?

В цилиндр поступает мало топлива. Недаром говорят, что на холостом ходу он работает почти на запахе бензина. Перед воспламенением электрической искрой горючая смесь в цилиндре подвергается сжатию. Если происходит утечка заряда смеси, то или не произойдет вспышки, или она будет слабее, чем во втором цилиндре.

Зимой пуск осложняется из-за дополнительных причин. При сжатии смесь нагревается, но тепло быстро поглощается поршнем, цилиндром и его головкой. Утечка смеси вызовет уменьшение давления сжатия. В результате тепла выделится мало, а холодную смесь искра иногда вообще не воспламеняет. Этим можно объяснить еще и то, что холодный двигатель успешно пускают «с хода». При быстром движении поршней удается получить достаточно высокое давление сжатия, даже когда клапаны прилегают неплотно.

Раскалившийся выпускной клапан вызывает и детонацию и вспышки в цилиндре после выключения зажигания.

Причем, если, поступая вполне резонно, уменьшить опережение, то результат может получиться обратный. Детонация будет проявляться еще интенсивное из-за работы на позднем зажигании.

Как вылечить двигатель от этой «болезни»?

Притирать клапаны рекомендуется примерно через 6—10 тысяч километров пробега мотоцикла. При работе на бензине А-74, а также когда расход масла незначителен - срок можно удлинить.

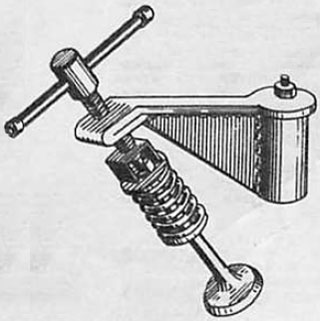

Специальный съемник

Специальный съемник



Попытки неопытных водителей вместо притирки смачивать клапан керосином и, не снимая пружин, вертеть его в гнезде являются не больше чем самоутешением. Надо обязательно удалить клапаны из головки цилиндра. Для этого с помощью специального или универсального съемника сжимают пружины и вынимают из опорной шайбы запорные сухарики. Если нет съемников, их можно извлечь,- ударяя молотком по отрезку трубки, приставленной к опорной шайбе клапана, который размещен на деревянной опоре. Чтобы не перепутать местами клапаны разных цилиндров и выпускной с впускным, на них наносят метки.

С клапана и с участков, прилегающих к седлу, нагар удаляют скребками. Делать это надо очень осторожно, иначе может появиться риска на их рабочих фасках.

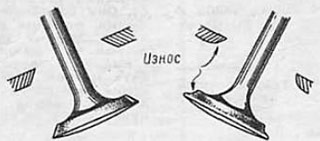

Конические фаски клапана и седла: слева — нормальные; справа - изношенные

Конические фаски клапана и седла: слева — нормальные; справа - изношенные



Если рабочие фаски - клапана и седла повреждены незначительно, то их правильная коническая форма сохраняется, несмотря на то что они слегка покрыты раковинами и налетом нагара. При большом повреждении, кроме глубоких раковин и нагара, на конической поверхности клапана выбит уступ, а коническая фаска седла закруглена. В первом случае клапан следует только притереть, во втором необходимо предварительно либо проточить, либо прошлифовать фаску на станке, а гнездо обработать коническими шарошками.

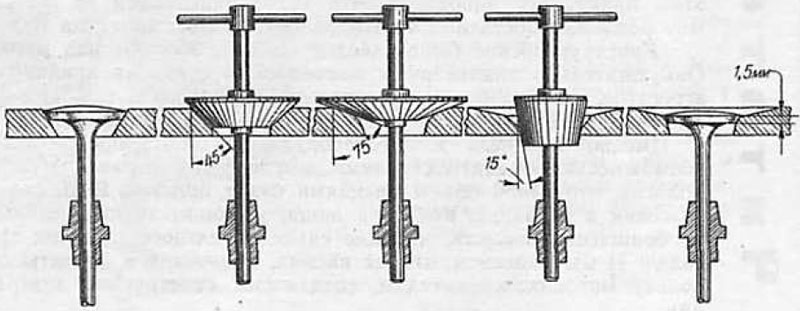

Обработка клапана коническими шарошками

Обработка клапана коническими шарошками



У многократно подвергавшихся притирке клапанов ширина рабочих фасок седел непомерно возрастает. Казалось бы, должны улучшиться и герметичность и охлаждение. Однако это не так. При увеличении ширины фаски с 1 до 2 мм вдвое уменьшается создаваемое пружиной давление на единицу площади седла. Если не восстановить нормальное давление, обрабатывая гнездо клапана шарошками, весьма скоро вновь придется прибегать к притирке.

Обработку начинают конической шарошкой с углом 45°. Ею снимают металл с рабочей фаски. Затем срезают верхний пояс гнезда шарошкой с углом 75° и нижний с углом 15° так, чтобы получить рабочую фаску нормальной ширины (1—1,5 мм).

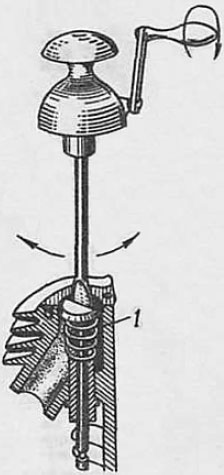

Притирка клапана

Притирка клапана



Клапан притирают с абразивной пастой, вращая в ту и другую сторону. Под него ставят слабую пружину из проволоки диаметром 1 мм. Для притирки применяют или специальную ручную дрель, которая, автоматически вращая клапан, постепенно поворачивает его в гнезде, или обычную сверлильную дрель небольшого размера. Ручку ее нужно перемещать вперед на 120 и назад на 90°, а при изменении направления вращения приподнимать. При этом вследствие некратного отношения ее шестерен положение клапана в гнезде будет меняться. Можно притирать клапан коловоротом или отверткой. Но такой способ отнимает много времени.

Первая стадия — так называемая грубая притирка. На клапан наносят спичкой тонкий слой пасты из смешанного с автолом и керосином карборундового порошка. Периодически ее заменяют свежей. Притирочную пасту можно приготовлять из различных абразивных порошков. Важна только их однородность, так как даже одна более крупная частичка может поцарапать притираемые поверхности, и тогда придется долго выводить риски. Притирку производят до стирания всех раковин. После этого тщательно обтирают клапан и гнездо тряпками.

Следующая стадия — притирка пастой из мелкого порошка до тех пор, пока поверхности не станут равномерно матовыми. После ее окончания таким же способом полируют клапан маслом, разведенным в керосине. Чтобы ускорить полировку, пользуются пастой ГОИ.

Для предварительной проверки на притертых фасках клапана и седла наносят карандашом поперечные черточки. Если от вращения на пол-оборота с легким нажимом клапана в седле они сотрутся — все в порядке, а если нет, то следует продолжить притирку.

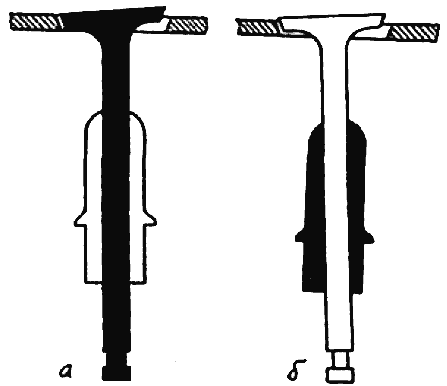

Проверка притирки клапана по карандашным черточкам

Проверка притирки клапана по карандашным черточкам:
а — карандашные черточки не полностью стерты по окружности фаски клапана (клапан изогнут);
б — карандашные черточки не полностью стерты по окружности фаски гнезда (отверстие направляющей втулки сделано косо).



Может случиться так, что после длительной притирки черточки не стираются полностью. Когда черточки остаются на клапане, значит, его головка неперпендикулярна ножке, а когда на гнезде — направляющая втулка перекошена. В первом случае выпрямляют и шлифуют клапан. Во втором — заменяют направляющую и обрабатывают гнездо шарошками, но в обоих случаях повторно притирают клапан.

После притирки тщательно промывают клапаны и головку цилиндра керосином, смазывают стержень маслом. Ставя клапан на место, не прикасаются пальцами к притертым фаскам, так как из-за малейшей посторонней частицы, оставленной на них, нельзя, будет проверить герметичность. Далее надевают пружины, сжимают их и устанавливают запорные сухарики. Герметичность собранного с пружинами клапана проверяют так: в течение 15 минут он не должен пропускать налитого сверху керосина.

Но вот притирка и проверка завершены. Если и все остальное в порядке, водитель может быть уверен: двигатель не подведет ни при пуске, ни в пути.

М. ГИНЦБУРГ




1963N03P24-25
