Разъем в фаре Явы

Сравнительно часто приходится снимать верхний кожух фары для смены масла в амортизаторах передней вилки, при подтягивании гаек колонки руля, для смазки подшипников рулевой колонки и т. д. При этом легко повредить провода, идущие к замку зажигания, да и работать при висящем на проводах кожухе неудобно. А если у мотоцикла «спортивный» руль, кожух снимать вообще очень трудно — мешает поперечная распорка.

Для удобства можно сделать электрические соединения с верхним кожухом через штепсельный разъем, например, типа РША-14 или РША-20. Эти детали продаются в магазинах радиотоваров.

Провода, идущие к верхнему кожуху фары, последовательно по одному отсоединяют от центрального переключателя (два — от лампочек спидометра) и припаивают к контактам гнездовой части разъема. При этом записывают номера контактов и адреса проводов от обеих частей разъема. Затем к вилочной части разъема припаивают провода сечением не меньше 1,5 мм2 и соединяют их с контактами центрального переключателя и спидометра согласно приведенной здесь схеме. Если используют разъемы с кожухами, то предварительно провода продевают через кожухи, а потом уже припаивают к колодкам. Гнездовую, нижнюю часть разъема можно прикрепить при помощи хомута к внутренней стенке фары.

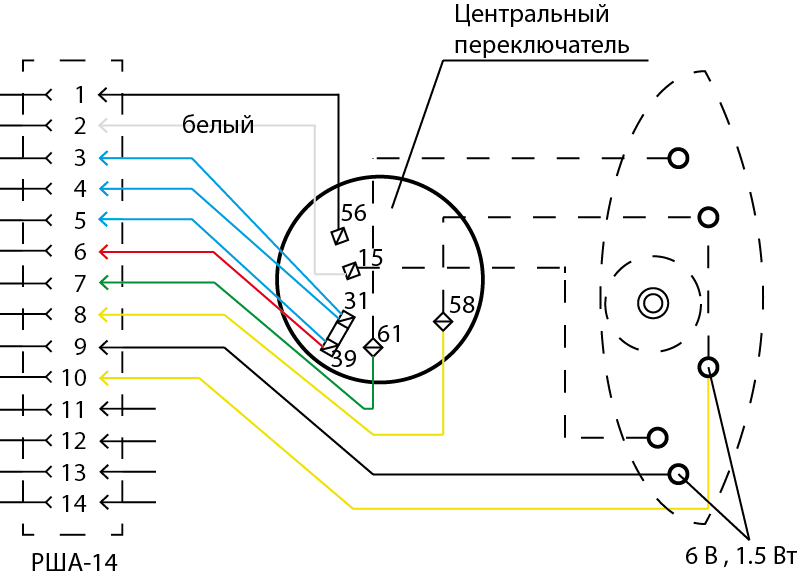

Схема распайки проводов в разъеме:
1 — к переключателю света;
2 — к катушке зажигания;
3 — к контакту 51 генератора;
4 — к звуковому сигналу;
5 — к минусовой клемме батареи;
6 — к стоп-сигналу;
7 — к контакту 61 генератора;
8 — к заднему фонарю;
9 — к контакту «нейтрали»;
10 — к лампе стояночного света.

Теперь, чтобы отсоединить верхний кожух фары от нижнего, предварительно сняв, конечно, отражатель и отвинтив болт в задней части кожуха, достаточно отщелкнуть фиксирующую пружину (если разъем с кожухом) и разъединить половины разъема.

Ю. СЕМЕНОВ
Москва, Лялин пер., 8, кв. 8
