Ремонт генераторов Г-401 и Г-411

( Мотоциклы Ковровец 175А, 175Б, 175В, Восход )


Многие мотоциклисты в тех случаях, когда отказывает генератор переменного тока Г-401 или Г-411. заменяют его новым, полагая, что самому устранить неисправность трудно. Однако, рассматривая замененные генераторы, я установил, что около 80 процентов из них вышли из строя по очень простой и легко устранимой причине — вследствие замыкания одной из обмоток катушек на массу. Это происходит в том месте, где катушка прижимается к статору язычком (см. рисунок). В процессе эксплуатации обмотка становится подвижной (из-за нагрева, вибрации и т. п.), отчего изоляция между ней и язычком повреждается. Признаком неисправности служит падение напряжения в цепи зажигания или освещения.

Чтобы восстановить изоляцию. надо снять генератор, отметить взаимное положение его деталей и разобрать. Место повреждения обмотки можно определить осмотром или электрической проверкой (прозвонкой) после отсоединения катушек одной от другой и от массы. Один конец прибора («тестера», пробника) присоединяют к корпусу генератора, а другой — поочередно к выводам катушек. Наличие короткого замыкания или небольшого сопротивления указывает на повреждение обмотки. Ее снимают, отогнув язычок 4. Затем удаляют изоляцию и погружают обмотку в спиртовой раствор клея БФ-2 на несколько часов (вместо клея БФ-2 можно применить любой пропиточный лак). Вынув обмотку из раствора, дают клею стечь, а затем сушат катушку при температуре 70—90° в течение 3—4 часов. При установке катушек подкладывают под язычок изолирующие пластины из текстолита, гетинакса толщиной 0,5—1 мм и размером 12x8 мм, обильно смазав их клеем БФ-2.

Такие же пластины желательно положить на все другие катушки. Чтобы они впоследствии сохранили неподвижность, целесообразно закрепить обмотки при помощи клея БФ-2.

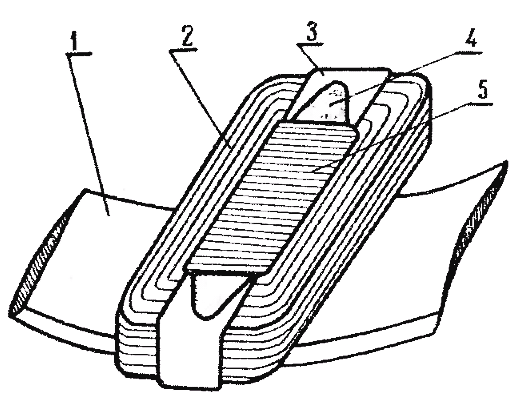

Крепление катушки
Крепление катушки:
1 — статор;
2 — обмотка катушки;
3 — изоляция;
4 — язычок;
5 — сердечник катушки.

Собрав генератор в порядке, обратном разборке, ставят его на место. Отремонтированный таким способом, он служит очень долго.

Литовская ССР,
г. Шяуляй, ул. Тайное, 1, кв. 4
М. МЕДВЕДСКИИ
