Указатель уровня топлива на мотоцикле



У мотоцикла нет указателя уровня топлива. Конечно, со временем приходит опыт и привыкаешь на глаз определять более или менее точно, сколько его осталось в баке. Но я решил, что нет смысла гадать там, где можно пользоваться точными данными, и дооборудовал топливный бак простейшей мерной трубкой, действующей на принципе сообщающихся сосудов.



Топливный бак с мерной трубкой

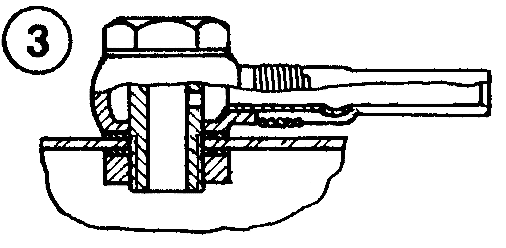

3 — поворотный угольник.

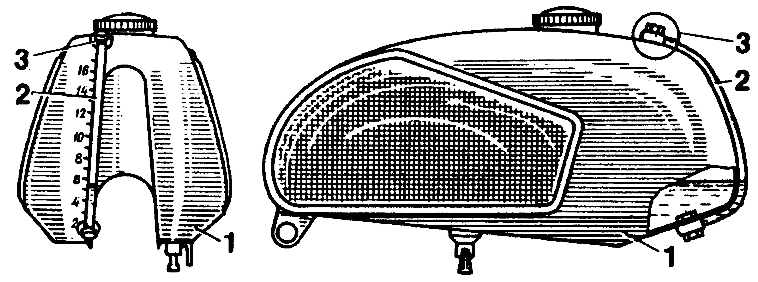

Топливный бак с мерной трубкой: 1 — бак; 2 — мерная трубка; 3 — поворотный угольник.



В баке (см. рисунок) сверлим два отверстия по диаметру полых болтов (такие болты с поворотными угольниками применяются в гидросистемах всевозможных механизмов); стыки уплотняем медными шайбами. Прозрачную трубку, соединяющую угольники, прокладываем вдоль ребра бака, что предохраняет ее от случайного повреждения. Под трубкой наклеиваем шкалу. Деления на нее наносим при тарировке. После этого целесообразно покрыть ее бесцветным лаком.

О. ИСКАНДАРОВ
г. Набережные Челны
