Взамен пружины

Устранение течи масла на стыке генератора с картером на тяжелых мотоциклах


На тяжелых мотоциклах пластинчатая пружина, прижимающая генератор к резиновому уплотнителю, со временем ослабевает, и тогда по стыку генератора с картером начинает проникать масло.

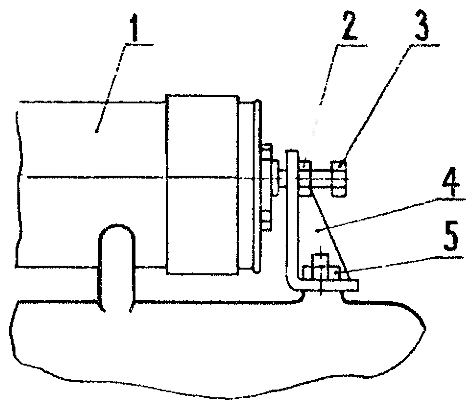

Предлагаемая конструкция крепления

Устранение течи масла на стыке генератора с картером на тяжелых мотоциклах

Предлагаемая конструкция крепления:
1 — генератор:
2 — контровочная ганка;
3 — винт;
4 — кронштейн;
5 — гайка, крепящая кронштейн.



Для устранения этого неприятного явления на своем «Урале» я заменил (как показано на рисунке) пружину винтом с кронштейном, установленным на том же месте.

За несколько лет эксплуатации мне неоднократно приходилось снимать генератор, но масло по стыку больше никогда не текло. Так же устранил течь два года назад на мотоцикле «Днепр» мой товарищ.

В. ЕВСТАФЬЕВ
174130, Новгородсная область,
Новгородский район,
пос. Пролетарий, ул. Садовая, 7
