Продление срока службы реле РП1С у мотоциклов ИЖ-Планета 3, Юпитер-3

Более надежный способ



У части мотоциклов ИЖ-П3, ИЖ-Ю3 электронное реле РП1С указателей поворота постоянно включено вместе с зажиганием, что сокращает срок его службы.

Чтобы оно работало только при включении указателей поворота, предлагалась (в книжке Б. Ф. Демченко «Советы мотоциклистам», изд. ДОСААФ, 1986 и журнале «За рулем») незначительная переделка реле посредством изменения цепей питания и введения двух диодов. Однако они, как оказалось, ухудшают четкость срабатывания реле.

С целью исключить этот недостаток я нашел более надежный способ подключения реле с тем же изменением цепей питания, но без дополнительных диодов. Вместо штатного переключателя указателей поворота ставим переключатель света П25 А (он продается во всех автомотомагазинах) и подключаем его, как показано на рисунке (б). Три дополнительных вывода из реле не забудьте загерметизировать наподобие имеющихся.

А. КОРОЛЬЧУК
Волынская область, с. Милуши

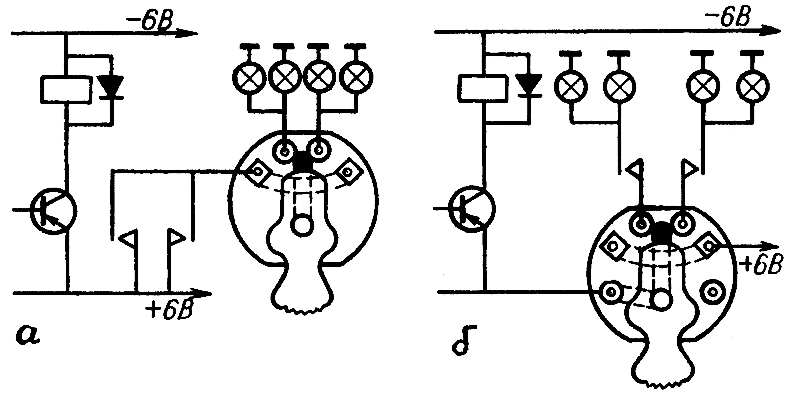

Выходной каскад реле РП1С и его подключение

Выходной каскад реле РП1С и его подключение: а — в заводском исполнении; б — после переделки.
