Схема электрооборудования мотоцикла ИЖ Планета Спорт



«Планета-спорт» — первый ижевский мотоцикл с 12-вольтовым электрооборудованием, которое отвечает всем современным (на 1982 год) требованиям, предъявляемым к этой системе.



(нажмите на картинке, для увеличения)

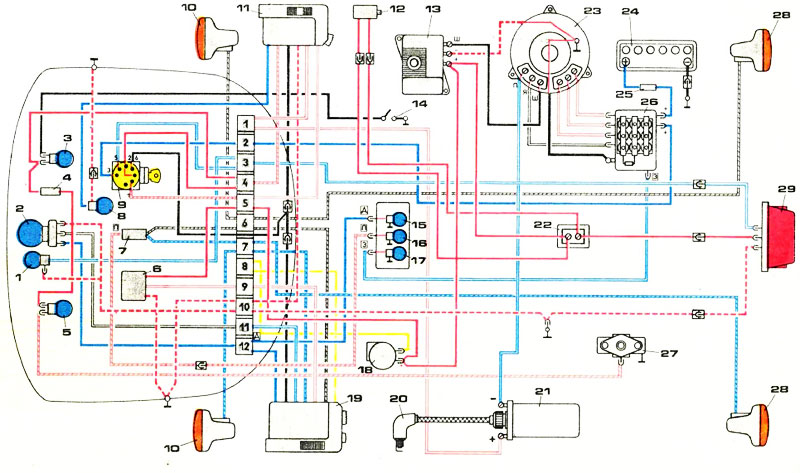

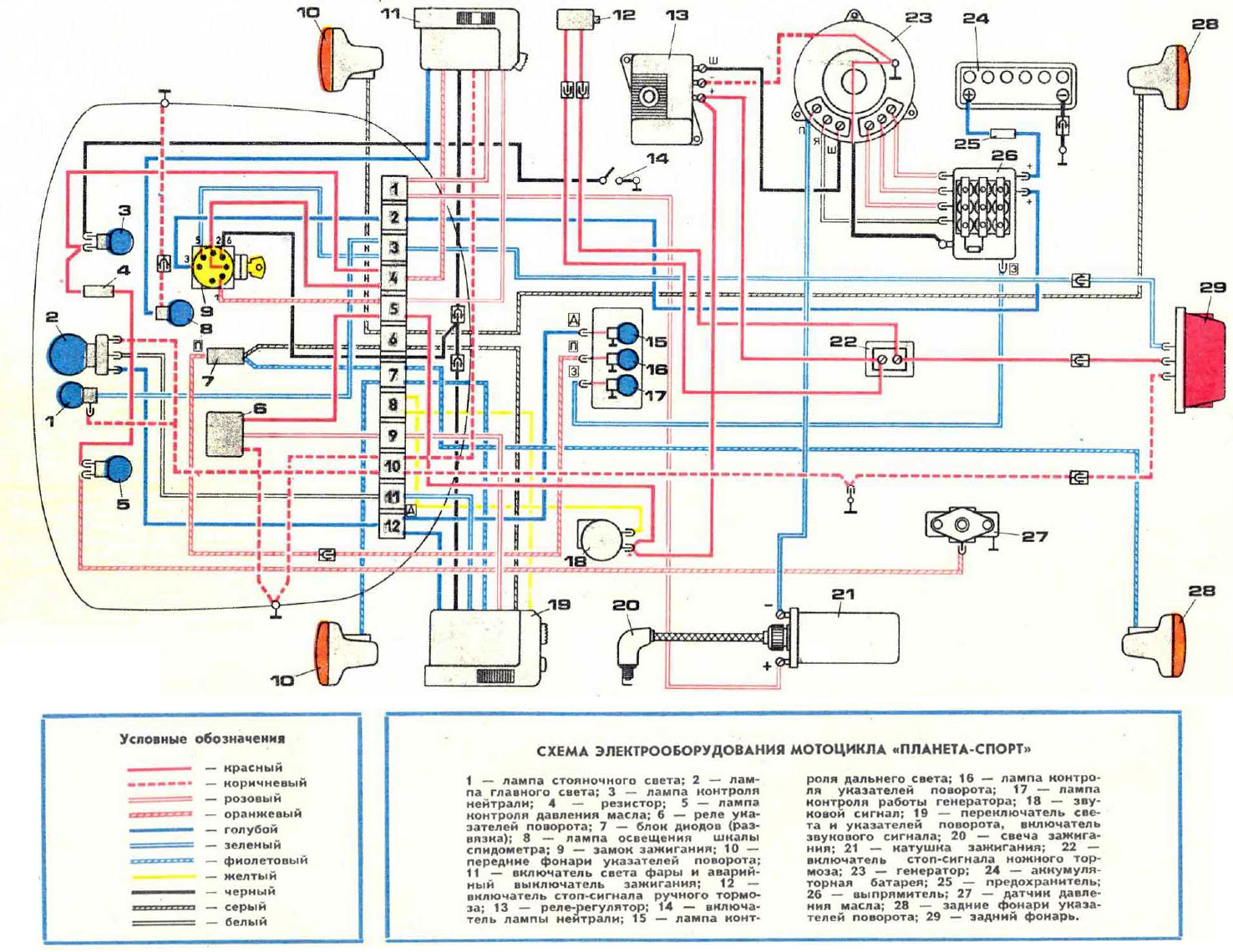

Схема электрооборудования мотоцикла ИЖ Планета Спорт


I — лампа стояночного света; 2 — лампа главного света; 3 — лампа контроля нейтрали; 4 — резистор; 5 — лампа контроля давления масла; 6 — реле указателей поворота; 7 — блок диодов (развязка); 8 — лампа освещения шкалы спидометра; 9 — замок зажигания; 10 — передние фонари указателей поворота; II — включатель света фары и аварийный выключатель зажигания; 12 — включатель стоп-сигнала ручного тормоза; 13 — реле-регулятор; 14 — включатель лампы нейтрали; 15 — лампа контроля дальнего света; 16 — лампа контроля указателей поворота; 17 — лампа контроля работы генератора; 18 — звуковой сигнал; 19 — переключатель света и указателей поворота, включатель звукового сигнала; 20 — свеча зажигания; 21 — катушка зажигания; 22 — включатель стоп-сигнала ножного тормоза; 23 — генератор; 24 — аккумуляторная батарея; 25 — предохранитель; 26 — выпрямитель; 27 — датчик давления масла; 28 — задние фонари указателей поворота; 29 — задний фонарь.



Совершенствуя машину, завод внес в нее ряд изменений. В частности, улучшены фиксация и четкость срабатывания переключателей ИЖ П101 и ИЖ П102 и выключателя на руле. Оптический элемент фирмы «Хелла» в фаре заменен советским ФГ 137, а фонари ИЖ УП1 указателей поворота — унифицированными фонарями 16.3726. Есть и другие новшества.

12-вольтовым оборудованием оснащается теперь и «Юпитер—4». Завод готовит к производству и новую модель «Планеты-спорт», электрооборудование которой унифицировано с «Юпитером— 4».

Однако уже сейчас владельцы «Планеты-спорт» могут использовать ряд электроприборов ИЖ Ю-4 без значительных переделок. К ним относятся генератор 28.3701 (если он продается без прерывателя и конденсатора, их можно взять со старого ИЖ ГП1); фонари указателей поворота 16.3726; оптический элемент фары ФГ 137; задний фонарь ФП146; спидометр СП102; аккумуляторная батарея 6МТС-9.

Чтобы установить прерыватель указателей поворота ИЖ РП2СМ-10 в корпус фары, надо изготовить из стальной полоски толщиной 1 —1,5 мм дополнительный кронштейн и заменить штек-керные наконечники круглыми. После такой же переделки наконечников можно применять на «Планете-спорт» и комбинированные переключатели ИЖ П101-20 и ИЖ П102-20 от мотоцикла ИЖ Ю-4. Для этого, отжав шилом или спицей фиксирующие усики, вынимают штеккерные наконечники. Отрезают их и на зачищенных концах проводов обжимают и припаивают круглые наконечники. У переключателя ИЖ П101-20 к черному проводу припаивают еще голубой отводящий провод длиной 130 —150 мм со штеккерным наконечником.

Совершенствование электрооборудования мотоциклов и применение новых приборов привели, естественно, к некоторому усложнению электрической схемы. Давайте познакомимся с ее основными элементами на примере электрооборудования схемы «Планета-спорт», во многом схожей со схемами других ижевских мотоциклов.

Система зажигания. Это, пожалуй, главная система, потому что без нее не может работать мотор. Проследим и запомним ее электрическую цепь. От аккумуляторной батареи 24 через предохранитель 25 и выпрямитель 26 питание поступает на клемму (2) соединительной панели в корпусе фары и далее на клемму (3) замка зажигания 9. При повороте его ключа в положение I замыкаются клеммы (3—2 — 1 и 5—6). Теперь с клеммы (1) замка ток идет на клемму (5) соединительной панели, от нее на аварийный выключатель 11 зажигания, а через его замкнутые контакты на клемму (1) соединительной панели и далее в первичную обмотку катушки зажигания 21 (второй конец первичной обмотки — клемма «—» соединена с прерывателем). Таким образом, включается цепь системы зажигания мотоцикла.

Если двигатель не работает из-за отсутствия искры на свече, проверьте, подается ли к ней высокое напряжение. Для этого выньте провод из колпачка и поднесите к ребру цилиндра с зазором 2—3 мм. Если при вращении коленчатого вала кик-стартером искра между проводом и цилиндром не появится — высокого напряжения нет. Причину этого находят следующим образом. При включении зажигания 12-вольтовой контрольной лампочкой проверяют, поступает ли питание на клемму «+» катушки зажигания. Если нет, то проверяют всю цепь, начиная от аккумуляторной батареи. Обычной причиной отсутствия напряжения является ослабление крепления клемм или их окисление, а также неисправность предохранителя.

Добившись того, что на клемме «+» катушки зажигания появится нормальное напряжение, аккуратно зачистите контакты прерывателя, проверьте и установите между ними зазор 0,4— 0,6 мм и отрегулируйте начальный угол опережения зажигания.

Если двигатель при пуске дает лишь отдельные вспышки, а на контактах прерывателя появился белый налет — значит, вышел из строя конденсатор (редко, но такое бывает).

При правильном зазоре, чистых контактах прерывателя и исправном конденсаторе причиной отсутствия искры на свече может быть неисправность ее пластмассового колпачка (пробой на «массу») или катушки зажигания (она неразборная, поэтому ее заменяют). Недоброкачественная свеча может вызывать перебои в работе двигателя или затруднять его пуск. Система сигнализации и освещения

Указатель поворотов. При включении зажигания (ключ в положении I) электроэнергия от аккумуляторной батареи 24 (или выпрямителя 26 при работающем двигателе) подается через клеммы (3 и 1) замка зажигания 9 на клемму (5) соединительной панели. К ней подведен провод питания реле 6 указателей поворота, звукового сигнала 18 и «плюсовой» провод включателя света 11, расположенного на руле. От реле 6 питание на фонари подается через клемму (9) соединительной панели и далее на переключатель 19 указателей поворота. С него через клеммы (6 и 7) соединительной панели оно идет на фонари 10 и 28 указателей поворота. Контрольная лампа 16 указателей поворота подключена также к клеммам (6 и 7) соединительной панели через блок диодов 7.

Причиной отказа в работе указателей поворота чаще всего бывает отсутствие «массы» в фонарях при ослаблении их крепления к раме, окисление или ослабление соединений наконечников с проводами, контактов в патронах ламп.

Чтобы ускорить поиск неисправности, цепь проверяют от неработающего потребителя к источнику питания. Для выяснения работоспособности реле 6 указателей поворота без его демонтажа надо сначала убедиться в том, что на клемму (5) соединительной панели поступает напряжение, а коричневый провод реле надежно соединен с «массой». Затем проверьте исправность цепей, идущих к фонарям указателей поворота, замкнув отдельным проводом клемму (5) с клеммами (6 и 7) соединительной панели. Фонари правого (клемма 6) или левого борта (клемма 7) и контрольная лампа 16 при исправных цепях должны гореть, не мигая. Затем отсоедините розовый провод реле от клеммы (9) и подключите его к клеммам (6 и 7) соединительной панели. При исправном реле фонари правого или левого борта должны мигать с частотой от 60 до 120 в минуту.

Снятое с мотоцикла реле проверяют при помощи двух контрольных ламп А12-21-3 (мощность каждой 25 Вт), соединенных параллельно. К красному проводу его подключите «плюс» постоянного напряжения 12 вольт, к коричневому — «минус», а к розовому — контрольные лампы. При исправном приборе лампы должны мигать с частотой 90 ±30 в минуту.

Фара. В ней размещена основная часть монтажной схемы, реле указателей поворота, контрольные лампы нейтрали 3 и давления масла 5, лампа 8, освещающая шкалу спидометра, лампа 1 стояночного света, лампа 2 головного света, замок зажигания 9 и спидометр.

На последних моделях мотоциклов прерыватель указателей поворота смонтирован на раме под бензобаком.

Рассмотрим электрическую цепь головного, стояночного и габаритного света. При включенном зажигании (ключ в положении I) питание подается на клемму (4) соединительной панели, затем через контакты включателя 11 света — на центральный контакт переключателя 19 дальнего-ближнего света. Далее через клеммы (11 и 12) соединительной панели — на нить дальнего или ближнего света лампы 2.

Габаритный свет в фаре (лампа 1) и в заднем фонаре 29 загорается при срабатывании включателя 11 и поступлении тока через контакты (5 и 6) замка зажигания 9.

Если ключ в замке зажигания повернут в положение II (стоянка), то эти лампы получают питание через его контакты (3 и 5) независимо от положения переключателей на руле.

Слабо светящие при неработающем двигателе лампы свидетельствуют о неполной заряженности аккумуляторной батареи. Если это наблюдается на всех режимах работы двигателя, значит, сильно падает напряжение в цепи питания ламп. В этом случае проверьте электрические соединения проводов питания и «массы», очистите и подтяните винтовые и штеккерные разъемы, контакты в патронах ламп фары и фонарей. Проверьте исправность и надежность контактов в переключателях и предохранителе.

Поскольку мотоцикл в процессе производства постоянно совершенствуется и его электрическая схема изменяется, целесообразно внести в напечатанную здесь схему отличия вашего мотоцикла, чтобы, пользуясь ею, можно было всегда легко и быстро найти нужную цепь и определить неисправность.

В. САМОЙЛОВ, инженер
г. Ижевск


1982N01P12-13
