Устранение разбалтывания педали тормоза у мотоцикла ИЖ

Надежное крепление



У мотоциклов ИЖ с коляской, оборудованной тормозом, довольно скоро разбалтывается его педаль. При этом нарушается порядок действия тормоза мотоцикла и прицепа, из-за чего экипаж при торможении, особенно резком, заносит в сторону. Кроме того, изменяется регулировка включателя стоп-сигнала.

Чтобы устранить этот недостаток, я выточил ось 9 (см. рис. «б») и закрепил на ней педаль тормоза, рассверлив отверстие в опорной пластине 2 рамы до 12 мм. С тех пор этот узел работает исправно.

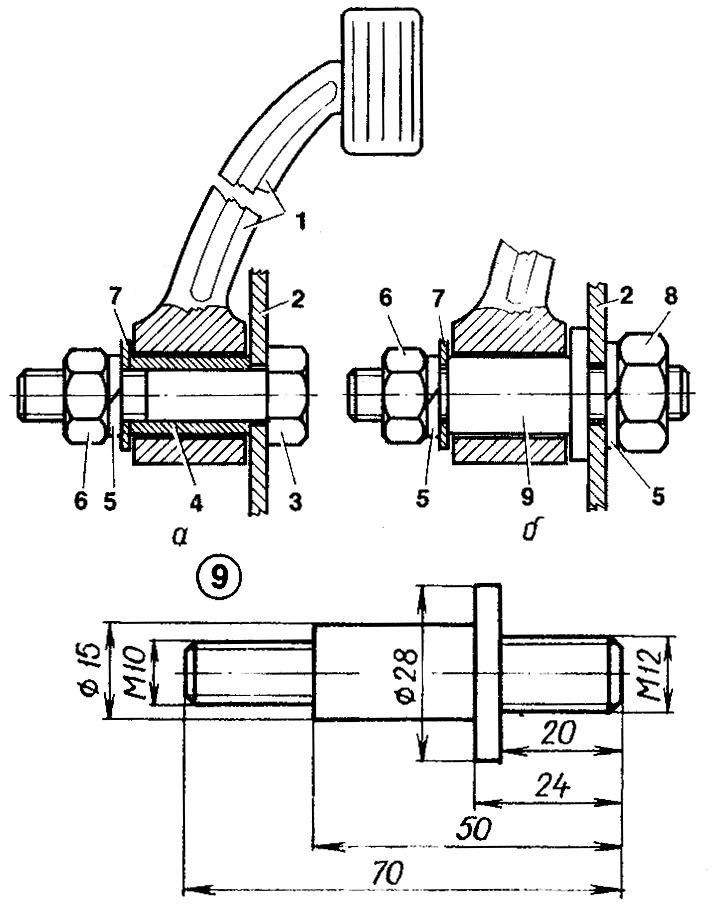

зел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось.

Узел крепления педали тормоза: а — заводское исполнение; б — переделанный вариант; 1 — педаль тормоза; 2 — опорная пластина рамы; 3 — болт М10; 4 — втулка; 5 — пружинная шайба; 6 — гайка М10; 7 — шайба; 8 — гайка М12; 9 — ось.



Такая переделка не помешает и тем, кто ездит без коляски.



г. Горький
Г. ГРАЧЕВ
