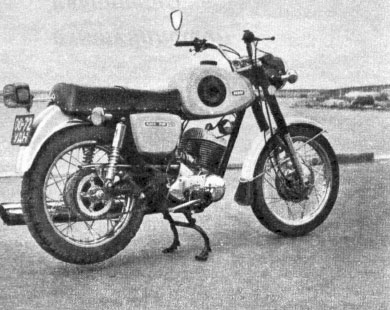

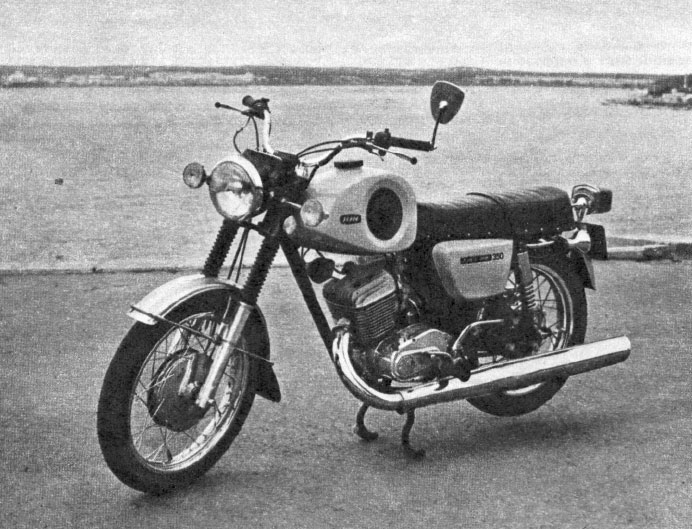

ИЖ Планета Спорт

В вопросах и ответах



ИЖ Планета Спорт



В редакцию за последнее время все чаще приходят письма читателей с вопросами но мотоциклу «ИЖ—Планета-спорт». Мы отобрали наиболее характерные из них и обратились на завод-изготовитель. Ответы конструкторов, специалистов — перед вами.

Какие изменения претерпел мотоцикл в процессе производства с начала выпуска по настоящее время?

Изменений довольно много. Назовем основные из них. В двигателе — новая головка цилиндра. Теперь ее оребрение не «веерное», а обычное, и вместо камеры сгорания типа «жокейский картуз» — камера, образованная концентричными сферами. Увеличено количество винтов, стягивающих половинки картера и крышки, а крепление двигателя к раме мотоцикла усилено. Усовершенствована форма глушителя, благодаря чему исключено соприкосновение его с дорогой при наклонах машины, а также увеличен диаметр выпускной трубы. Импортный карбюратор «Микуни» заменен отечественным К62М, имеющим фланцевое крепление и новую муфту, которая соединяет его с воздушным фильтром. Фильтрующий элемент, оптика фары, спидометр, звуковой сигнал и задний фонарь поступают теперь также с советских предприятий. В ближайшее время импортная батарея уступит место аккумулятору типа 6МТ-9, производство которого уже освоено нашей промышленностью. Задние амортизаторы мотоцикла приобрели более современный вид (теперь они не имеют защитного кожуха), диаметр спиц на колесах увеличен с 3,5 до 4 мм. Есть и другие, менее значительные изменения, из которых отметим удлиненные резиновые чехлы перьев передней вилки.

Можно ли заменить двигатель «Планета-спорт» предназначенным для «Планеты-3» или «Юпитера-3»?

Присоединительные размеры и способ крепления у этих трех моторов различны, поэтому без изменения рамы (что делать категорически запрещается!) установить их нельзя.

Можно ли на картер двигателя «Планета-спорт» поставить цилиндр и поршень «Планеты-3»?

Диаметр цилиндра у «Планеты-спорт» равен 76 мм, ход поршня — 75 мм, а у «Планеты-3» соответственно 72 и 85 мм. Таким образом, разница этих размеров, как и присоединительных размеров цилиндра и картера, исключает взаимозаменяемость.

Поршневые кольца двигателя «Планеты-спорт» порой трудно приобрести. Нельзя ли их заменить какими-либо иными?

Можно использовать компрессионные поршневые кольца от двигателя ВАЗ—2101 (стандартное нижнее кольцо — 2101-100425), если в его замке, то есть стыке, с внутренней стороны выпилить полукруглые канавки для того, чтобы в них входил стопорный штифт. Напомним, что поршень ставят в двигатель так, чтобы стопорные штифты были направлены вперед по ходу мотоцикла.

Предусмотрены ли ремонтные размеры цилиндро-поршневой группы?

Завод выпускает ремонтные поршни и кольца двух размеров, значения которых приведены в табл. 1.

Таблица 1

№ ремонта Маркировка на днище поршня Размеры, мм
диаметр поршня диаметр кольца
1 Р 76.5 — 0.03 76.5±0.03
2 77.0 — 0.03 77.0 ±0.03



Маркировку группы колец можно найти на ярлыке упаковки их комплекта.

Поскольку поршневой палец в верхней головке шатуна установлен на игольчатых подшипниках, ремонтный размер для него не предусмотрен. При подборе пары поршень — поршневой палец цвет метки на торце пальца должен соответствовать цвету метки на бобышке внутри поршня (табл. 2).



Таблица 2

Цветной индекс Диаметр пальца, мм Диаметр отверстий в бобышке поршня, мм
красный 18,000 —17,9975 18,003 — 18,0005
белый 17,9975 — 17,995 18,0005 — 17,998
зеленый 17,995 —17,9925 17,998 —17,9955
черный 17,9925—17,990 17,9955—17,993



Какие подшипники и сальники модели «Планета-спорт» взаимозаменяемы с деталями других ижевских дорожных машин?

У «Планеты-спорт» взаимозаменяемы с «Планетой» следующие подшипники: роликовый 2505К цапф коленчатого вала и шариковый 304; роликовый 129906К1 вторичного вала (основной шестерни) коробки передач; шариковые 203, 204 коробки передач и шариковый 104 муфты сцепления; радиально-упорный подшипник 778706 рулевой колонки; шариковый 203 ступиц колес; шариковый 205К ведомой звездочки заднего колеса. Взаимозаменяемы все сальники, кроме устанавливаемого на левую цапфу коленчатого вала. Он заимствован с ИЖ—ЮЗ.

Есть ли в передней вилке «Планеты-спорт» детали, взаимозаменяемые с деталями других моделей дорожных мотоциклов марки «ИЖ»?

Передняя вилка «Планеты-спорт» совершенно новой конструкции и не имеет таких деталей.

В инструкции к мотоциклу «Планета-спорт» не указан крутящий момент двигателя. Каков он? Какие скорости мотоцикла рекомендуются для перехода на очередную передачу?

Максимальный крутящий момент этого двигателя равен 3,4—3,5 кгс-м при 5500—5800 об/мин.

Рекомендуются следующие скорости мотоцикла для каждой из передач: первая — 15 — 20 км/ч, вторая — 35— 40 км/ч, третья — 50—60 км/ч.

Допустимо ли вместо бензина АИ-93 применять А-76?

Если установить под головку цилиндра термостойкую прокладку (из отожженной меди, алюминия и т. п.) толщиной 2—2,2 мм, бензин А-76 применять можно. При этом степень сжатия уменьшается, а значит, уменьшится и максимальная мощность двигателя. Одновременно рекомендуется применять свечи А17В (старое обозначение А7,5 БС) от ижевских мотоциклов «Планета-3» и «Юпитер-3». Момент опережения зажигания менять не требуется.

Можно ли на двигатель «Планеты-спорт», где масло заливается совместно с топливом, установить приборы раздельной смазки?

В домашних условиях установить и отрегулировать приборы раздельной смазки трудно, поскольку для этого нужно специальное оборудование. Поэтому едва ли следует самостоятельно браться за такую переделку.
Рекомендуемое в инструкции для двигателя «Планеты-спорт» масло МС-20 порой трудно найти.

Нельзя ли применить какое-либо другое моторное масло?

Допускается периодическое применение дизельных масел марок Д14, Дп14 и Д11, Дп11. Пропорция масла и бензина остается прежней. Автотракторными маслами АС8, АК10 и им подобными пользоваться не следует.

Существуют различные мнения относительно применения на «Планете-спорт» тех или иных отечественных и зарубежных свечей. Нельзя ли внести ясность в этот вопрос?

Если прокладка под головкой цилиндра после обкаточного периода удалена, то следует применять только прилагаемые к мотоциклу свечи фирмы «Магне-ти-Мареллн» (Италия) типа CW8N или чехословацкие — PAL 14-15. Если же заводская прокладка на месте, можно рекомендовать отечественные свечи А23 (старое обозначение А6БС), а также чехословацкие — PAL 14-8 или 14-9.

Можно ли на переднее колесо «Планеты-спорт» вместо шины размером 3,00—19 (такие шины очень трудно приобрести) монтировать покрышку размером 3,25—19?

За неимением шин, указанных в инструкции, можно применять шины размером 3,25 —19. Для проселочных дорог они даже предпочтительнее.

Стоит ли на «Планету-спорт» установить руль спортивного типа, выполненный по рекомендациям, опубликованным в журнале «За рулем», или же усилить существующий перекладиной, как на спортивном руле?

Форма, размеры и прочность руля у этой машины вполне удовлетворяют эксплуатационным требованиям. Поэтому устанавливать вместо него спортивный нет необходимости, тем более если учесть, что перекладина помешает наблюдению за контрольными и сигнальными приборами.
