Новинка. ИЖ Планета Спорт

Открытие новой планеты

Короткие сообщения в печати о создании нового мотоцикла на знаменитом Ижевском машиностроительном заводе — крупнейшем в стране производителе двухколесных машин вызвали естественный интерес мотолюбителей. Свидетельство тому — многочисленные письма в редакцию с просьбой подробно рассказать о новом ИЖе на страницах журнала.

Пока шли испытания и доводка конструкции машины, завод готовился к ее производству. И в конце минувшего (1973) года уже появились первые мотоциклы ИЖ Планета-спорт. Это событие знаменательно не только для завода, но и для отечественного мотоциклостроения — у нас появился мотоцикл нового типа, причем не уступающий большинству зарубежных образцов. Его называют дорожно-спортивным, потому что он обладает качествами и дорожной и спортивной машины. От первой он унаследовал оборудование, необходимое при движении в потоке транспорта, удобства для водителя и пассажира в длительных поездках, экономичность, простоту обслуживания и ремонта, ряд других качеств, от второй — быстрый разгон, высокую скорость, эффективные тормоза — то, что обеспечивает безопасность движения этого энергичного мотоцикла. Разумеется, его стихия — шоссе, только здесь могут проявиться в полной мере способности мотоцикла. Кстати, в какой-то мере именно хорошим дорогам, которых у нас теперь довольно много, обязана «Планета-спорт» своим рождением. Главный же стимул ее появления на свет — стремление полнее удовлетворить запросы мотолюбителей, в частности тех из них, которые хотят иметь машину, в полной мере приспособленную для туристских путешествий, спортивных пробегов и соревнований. Пока что планируется ограниченный ее выпуск. Время покажет, насколько велик спрос на эти машины, более дорогие по сравнению с обычными дорожными. Но уже сейчас можно сказать: мотоциклостроители сделали шаг вперед в создании принципиально новой для нас конструкции машины.

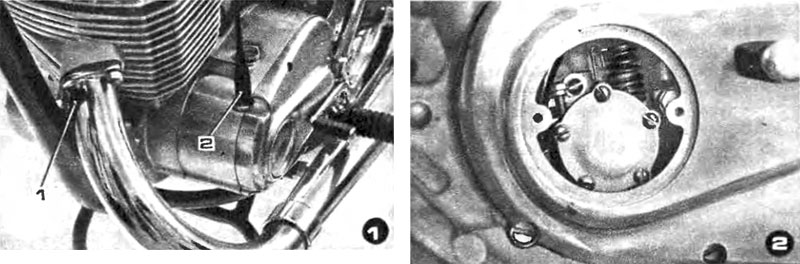

Фото 1. Фланцевое соединение 1 выпускной трубы с цилиндром не пропускает отработавшие газы. Трос 2. соединенный с ручкой газа, служит для управления масляным насосом.

Фото 2. Масляный насос разместился под левой крышкой картера.

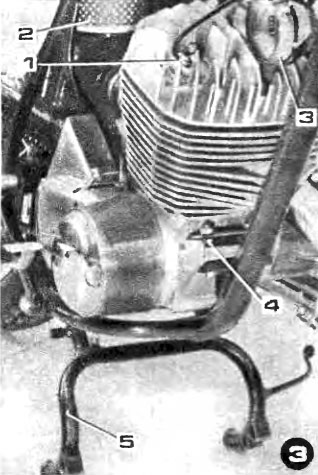

Фото 3. На головке цилиндра установлен декомпрессор 1. Бумажный воздушный фильтр 2 задерживает мельчайшие пылинки. Звук элекрического сигнала 3 слышит даже водитель обгоняемого грузовика. Двигатель закреплен на раме при помощи резиновых подушек 4. поглощающих его вибрацию. На подставку 5 мотоцикл не поднимают, а накатывают, не прилагая больших усилий.

В чем же ее особенности, ее отличия от выпускаемых у нас ныне! Об этом коротко рассказывают главный конструктор Г. Л. ПИСАРЕВ и инженеры В. И. ПАНОВ, Л. А. ТЮРИКОВ, Г. С. МИКРЮКОВ, участвовавшие в создании новой машины.

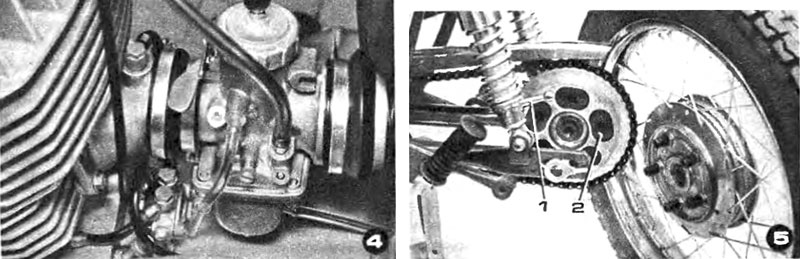

Фото 4. Карбюратор с центральной поплавковой камерой не изменяет состава смеси при наклоне мотоцикла.

Фото 5. Повернув рукоятку 1 в одно изтрех положений, изменяем жесткость пружины амортизатора. Заднее колесо соединено со звездочкой посредством резиновых блоков 2, смягчающих рывки трансмиссии.

Требования, которым должен отвечать дорожно - спортивный мотоцикл, существенно отличаются от тех, что предъявляются к дорожным машинам. Поэтому, проектируя «Планету-спорт», мы не могли опереться на выпускаемые нашим заводом модели, поскольку их технические характеристики и конструкции, продиктованные тяжелыми эксплуатационными условиями и максимальной унификацией с предыдущими ИЖами, были далеки от заданных. Пришлось создать практически новый мотоцикл, начиная от внешних форм и компоновки и кончая конструкцией узлов и деталей.

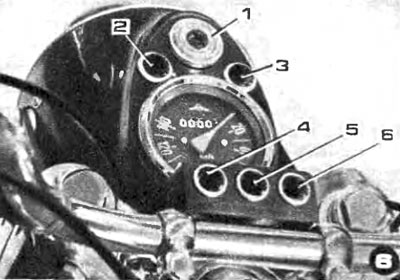

Фото 6. Центральный переключатель 1, контрольные лампы нейтральной передачи 2 и масляной системы 3 расположены на фаре. Контрольные лампы заряда батареи 4, указателей поворота 5 н включения дальнего — ближнего света 6 объединены в отдельном блоке.

Прежде всего — двигатель. Его рабочий объем 340 см3, диаметр цилиндра 76 мм, ход поршня 75 мм, степень сжатия 9,5—10; мощность 30 л. с. при 5600— 6700 об/мин. Карбюратор — «Микуни» (Япония) с диффузором диаметром 32 мм. Усилие от коленчатого вала передается к многодисковому сцеплению шестернями с косым зубом. Верхнее кольцо поршня — хромированное, подшипник большой головки шатуна — игольчатый.

«Планета-спорт» — первый отечественный мотоцикл, снабженный раздельной системой смазки двигателя. Она разработана советскими специалистами. Применение такой системы значительно сокращает расход масла, снижает дымление и токсичность выхлопных газов и, что не менее важно, избавляет от необходимости составлять топливную смесь — в бак заливается чистый бензин. Трос управления винтовым дозирующим насосом, который подает масло из специального бака емкостью 1,5 л к карбюратору, соединен с ручкой «газа». Работа системы контролируется клапаном-датчиком, включающим при отсутствии масла сигнальную лампу. Другой конструктивной особенностью новой модели является эластичная подвеска силового агрегата, впервые примененная на отечественных мотоциклах.

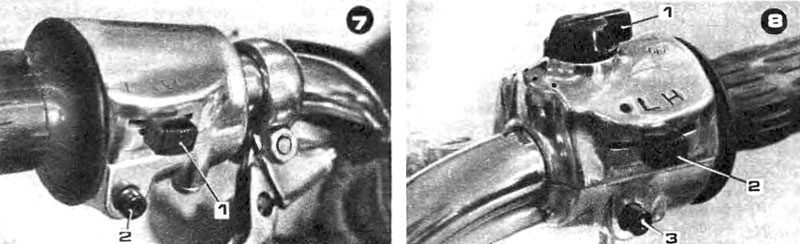

Фото 7. У левой рукоятки руля — переключатель 1 указателей поворота и кнопка 2 звукового сигнала.

Фото 8. У правой рукоятки руля установлен выключатель 1 зажигания (для экстренной остановки двигателя), переключатель 2 дальнего — ближнего света фары, включатель 3 светового сигнала.

Большой запас мощности двигателя и удачно подобранные передаточные отношения четырехступенчатой коробки (I—3,17; II—1,81; III—1,26; IV—1,00) обеспечивают высокие динамические качества мотоцикла. Его скорость 140 км/час. До 100 км/час он разгоняется за 11 сек.

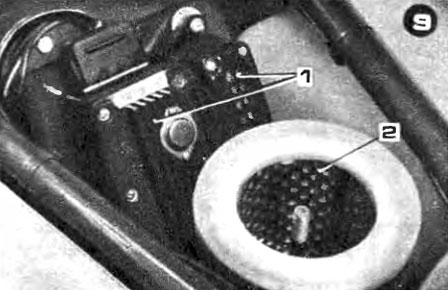

Фото 9. Под седлом разместились электронные приборы 1 системы электрооборудования и воздушный фильтр 2.

Экипажная часть. Основные размеры мотоцикла: база 1350 мм, длина 2050 мм, ширина 730 мм, высота 1100 мм, дорожный просвет 145 мм, вес 140 кг. Одинарная рама, сваренная из труб, отличается легкостью и большой прочностью.

Передняя вилка с ходом 155 мм снабжена эффективными амортизаторами с буферами прямого и обратного действия, предотвращающими удары при полном срабатывании. Жесткость пружин амортизатора задней подвески (ход ее— 105 мм) можно регулировать в зависимости от нагрузки.

Колеса сделаны разных размеров. Переднее, с шиной 3,00—19, имеет тормозной барабан диаметром 190 мм, а заднее, с шиной 3,15—18, — 170 мм. Тормозной путь машины, движущейся со скоростью 60 км/час, составляет 12 м.

Бензиновый бак вмещает 15 литров, что обеспечивает движение со скоростью 60 км/час на расстояние 400 км.

Электрооборудование — 12-вольтовое. Источники тока — трехфазный генератор мощностью 100 вт и аккумуляторная батарея (в прозрачном корпусе).

Основные приборы для обеспечения надежности и долговечности собраны на полупроводниках и не имеют подвижных контактов.

Фара со светораспределением, отвечающим международным нормам, и лампой 45/40 вт освещает дорогу светом силой 20 тысяч свечей. В оборудовании мотоцикла использованы некоторые приборы, выпускаемые зарубежными странами, г. Ижевск
