ИЖ-7.107-014, ИЖ-7.107-015, ИЖ-7.107-016

Три модификации мотоцикла ИЖ Планета 5



ИЖ Планета 5 ИЖ 7 107 015



Объединение «Ижмаш» на протяжении многих лет проводит в жизнь политику широкой унификации выпускаемых машин. Не только параллельной, то есть для изготовляемых одновременно моделей, например «ИЖ-Юпитер-5» и «ИЖ-Планета-5», но и последовательной — преемственность более поздних машин с предшественниками («ИЖ-Планета-5», «ИЖ-Планета-4», «ИЖ-Планета-3» и т. п.). Такая тенденция сохранится и в ближайшее время. Как известно, конструкторы «Ижмаша» предусматривают три перспективных семейства мотоциклов: «Сириус» на смену «Планете», «Сатурн» на смену «Юпитеру» и новое семейство «Орион» (ЗР, 1990, №6). Последнее базируется на японской лицензии, охватывающей четырехтактный одноцилиндровый двигатель, телескопическую переднюю вилку, дисковый тормоз переднего колеса, отлитые из легкого сплава колеса.



ИЖ Планета 5



Освоение двигателя типа «Ямаха-Икс-Т-550» возможно не ранее 1992 года, хотя назывались и более оптимистические сроки. А выпуск вилки, колес и тормозов, к радости мотоциклистов, уже начат. Естественно, что их конструкция подверглась изменениям, чтобы сделать возможной установку на уже выпускающуюся модель «ИЖ-Планета-5». По мере освоения производства новыми узлами будут оснащаться и «юпитеры», а затем и «ИЖ-Орион». Редакция попросила заместителя главного конструктора «Ижмаша» по мотоциклостроению В. РУДЕНКО рассказать о новых модификациях «Планеты-5».

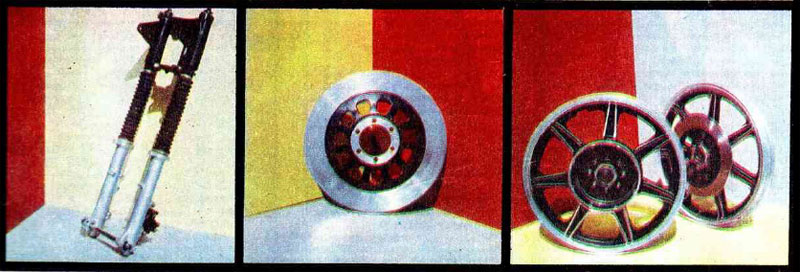

Мы освоили по лицензии изготовление более современной телескопической передней вилки с увеличенным ходом колеса, а также дискового тормоза переднего колеса и гидравлического привода его, колес, отлитых из алюминиевого сплава.

Пока комплектоваться этими деталями будет лишь часть машин, поскольку, с одной стороны, еще не удается обеспечить ими всю производственную программу, а с другой — потребитель должен иметь определенный выбор мотоциклов, различающихся по конструкции и эксплуатационным качествам. Остановимся подробнее на каждом из узлов.

Колеса отлиты в кокиль из алюминиевого сплава АК9Т. Этот материал допускает некоторые деформации детали, но по сравнению с традиционным колесом, имеющим проволочные спицы, литое заметно жестче (особенно а боковом направлении) и прочнее, что особенно важно, когда применяются дисковые тормоза, которые по сравнению с барабанными создают более высокие нагрузки на спицы. Литые колеса не нуждаются в периодической подтяжке спиц, их легче очищать от засохшей грязи, наконец, у них более привлекательный внешний вид.

«Ижмаш» выпускает литые колеса как для шин размером 3,25—19, так и 3,50—18 дюймов. Их масса соответственно составляет (без шины и камеры) 7,6 и 7,0 кг, в то время как у тангентного (спицованного) колеса традиционной конструкции для шины размером 3,50—18 дюймов масса равна 6,6 кг.

Дисковый тормоз переднего колеса — однопоршневой со скобой плавающего типа, закрепленной двумя болтами на левой трубе телескопической передней вилки. Диск наружным диаметром 300 мм соединен со ступицей колеса шестью болтами.

Для привода служит гидравлическая система. Ее емкость — 200 см3; жидкость «Томь» или «Нева». На правой рукоятке руля установлен главный тормозной цилиндр, объединенный с резервуаром для жидкости. Непосредственно с цилиндром связан рычаг ручного тормоза. Дисковый тормоз при многократных и частых торможениях лучше охлаждается и сохраняет стабильными свои характеристики — немаловажное преимущество по сравнению с традиционным барабанным. Оно особенно заметно при езде по горным дорогам, по магистралям с напряженным потоком движения.

Телескопическая передняя вилка — пружинная, пневмогидравлическая. Она жестче своей предшественницы благодаря увеличенному до 38 мм наружному диаметру рабочего цилиндра. Кроме того, обеспечивает больший ход колеса — до 200 мм. В этой связи можно характеризовать переход к ней как шаг, способствующий повышению безопасности и комфортности езды.

В зависимости от дорожных условий и нагрузки можно изменять характеристики подвески переднего колеса. Пневматическое регулирование производится подкачкой воздуха насосом для шин в полость обоих перьев вилки. При этом важно, чтобы разница давления в правом и левом не превышала 0,1 кгс/см2.

Новая вилка применяется только в сочетании с дисковым тормозом.

С этого года «Ижмаш» выпускает дополнительно к базовой модели «Планета-5» (отраслевое обозначение ИЖ— 7.107) три ее модификации в зависимости от вариантов комплектаций новыми узлами. Вот они.

ИЖ 7.107-014: только литые 18-дюймовые колеса с барабанными тормозами. Сухая масса мотоцикла — 160 кг. На эту модификацию, которая в нынешнем году должна быть изготовлена в количестве 5 тысяч машин, установлена розничная цена 1085 рублей.

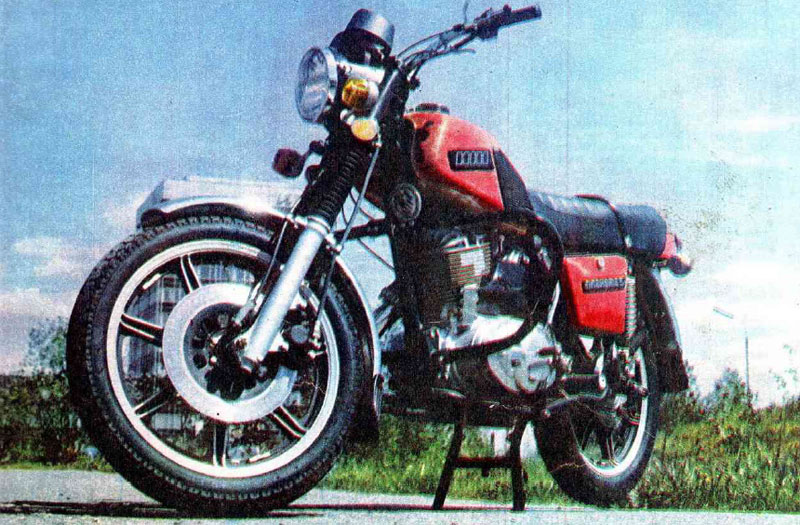

ИЖ 7.107-015: новая телескопическая вилка, дисковый тормоз переднего колеса с гидроприводом, литые колеса: впереди — 19-дюймовое, сзади — 18-дюймовое (см. фото). Сухая масса — 160 кг. В такой комплектации в 1990 году будет выпущено 20 тысяч мотоциклов. Розничная цена — 1150 рублей. Кстати, это первая в истории отечественного мотоциклостроения серийная модель с дисковыми тормозами и литыми колесами.

ИЖ 7.107-016: новая телескопическая вилка, барабанные тормоза, тангентные колеса. Сухая масса — 160 кг. Цена модификации — 1060 рублей, объем выпуска в 1990 году — 5 тысяч машин.

Остальные узлы и двигатель трех .модификаций — такие же, как у базовой модели «ИЖ-Планета-5» (см. ЗР, 1987, № 3 — ред.). Первые две модификации предназначены для эксплуатации без бокового прицепа.
