Чтобы вилка не стучала

Как устранить люфт стержня передней вилки в верхнем мостике





На некоторых мотоциклах ЯВА после 30 — 50 тысяч километров пробега износ приводит к люфту стержня передней вилки в верхнем мостике. Он обнаруживает себя неприятными стуками при движении по плохой дороге. Применение фольги для уменьшения зазора малоэффективно, а затяжка гайки ничего не дает. Устранить люфт удалось при помощи специальной гайки и конусного кольца (рис. 1). Они изготовлены из инструментальной стали (можно, например, использовать 40Х) с закалкой до твердости 45 — 50 HRC. Новые детали ставим вместо круглой гайки, как показано на рис. 2. При затягивании верхней гайки разрезное кольцо разжимается и плотно фиксирует стержень вилки в верхнем мостике. Стопорную шайбу в этом случае можно не ставить.

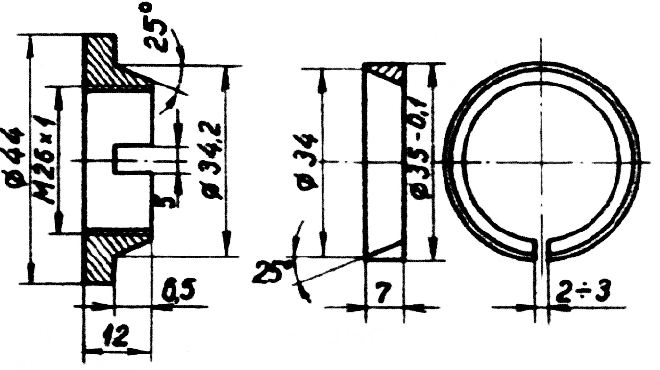

Рис. 1. Гайка (слева) и кольцо.

Рис. 1. Гайка (слева) и кольцо.

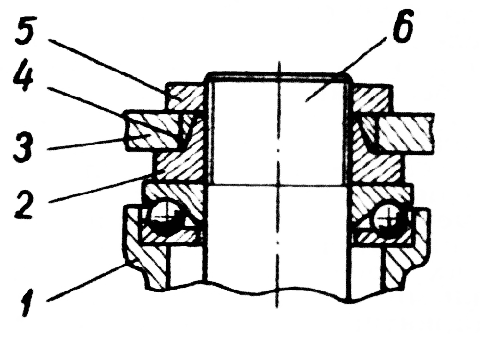

Рис. 2. Узел крепления верхнего мостика

Рис. 2. Узел крепления верхнего мостика: 1 — рулевая колонка рамы; 2 — конусная гайка: 3 — мостик: 4 — разрезное кольцо; 5 — гайка; 6 — стержень вилки.


А. МУРДАСОВ
228400, г. Даугавпилс,
ул. Терешковой, 44, кв. 2
