Книга: Руководство по обслуживанию мотоцикла Ява 350 634

V. ДОПОЛНЕНИЕ ДЛЯ ЯВЫ 634 7 01

Данный мотоцикл рассчитай для езды с боковой коляской ВЕЛОРЕКС ( Velorex ) модель 562, а поэтом, ввиду внесенных изменений по годится для использования без боковой коляски.

От мотоцикла ЯВА 350 модель 634-7-00 отличается тем, что:

а) для передней пилки а учетом повышенного веса агрегата использованы более твердые пружины;

б) пружины задней подвески установлены на более высокую рабочую твердость путем перестановки опор и фиксаторов пружины в верхние канавки;

в) подножки для водителя сделаны более прочными, причем левая подножка снабжена опорой для гибкого троса тормоза колеса боковой коляски;

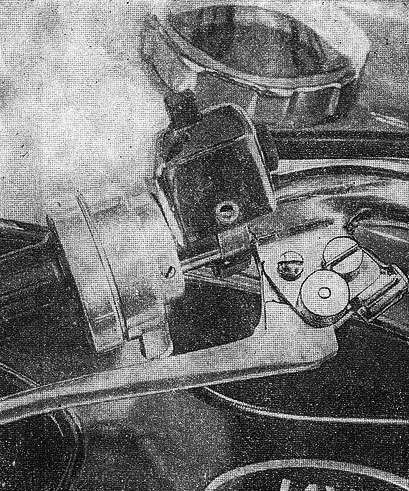

г) мотоцикл снабжен фиксатором переднего тормоза, расположенным на захвате рычажка ручного тормоза.

После сжатия рычажка и вдавливания фиксатора переднее колесо остается заторможенным. Для высвобождения фиксатора следует еще раз сжать рычажок ручного тормоза. На всякий случай рекомендуем мотоцикл фиксировать от произвольного движения включением первой передачи, так как при случайном трогании рычажка тормоза фиксатор может высвободиться.

д) на мотоцикл не устанавливаются стояночная подставка и дуги безопасности;

е) у вторичной цепочной звездочки коробки передач 15 зубьев;

ж) ввиду изменений во вторичной передаче внесены изменения также в передачу привода тахометра внутри картера двигателя таким образом, что обеспечивается правильность действия как указателя скорости, так и количества пройденных километров;

з) мотоцикл данного исполнения выпускаются вишнево-красного цвета ЯВА. Такого же цвета поставляются и боковые коляски-

Остальные приспособлении мотоцикла, связанные с креплением боковой коляски, такие как перемещение правых указателей поворота, подключение проводов, монтаж амортизатора рулевого управления (поставляется с коляской), наладка геометрии агрегата и т. п. подробно описаны в специальной инструкции, поставляемой с прицепной коляской.

При составлении заказа на запасные части па основании соответствующего каталога запчастей следует принимать во внимание цветное или специальное выполнение частей. У данных частей нужно указывать в примечании: для коляски.

В отношении ухода, наладочных и монтажных работ действительны основные правила, приведенные в инструкции для Явы 634 7 00. Однако рекомендуем, чтобы в течении первых 1500 км (основное время обкатки) агрегат не нагружался полностью, а только макс. 2 лицами, т. е. водителем и пассажиром в боковой коляске. Также не следует превышать ниже приведенные минимальные и максимальные допустимые скорости на отдельных передачах:

В пределах 1500—2500 км пробега можно постепенно повышать скорость вплоть до следующих величин, которые действительны после обкатки:
