Электронное зажигание на Ковровце

Бесконтактная система зажигания ( БСЗ ) на мотоцикл Ковровец

Электроника в наши дни не только вызывает к жизни новые машины, но и вытесняет в существующих давно привычные механизмы, превосходя их по многим важным параметрам. На некоторых автомобилях, например, она управляет зажиганием, подачей топлива и обеспечивает .при этом увеличение мощности двигателя» надежность его работы. На мотоциклах электронные приборы (стоимость которых пока высока) используются только в системе зажигания высокооборотных двигателей и реле-прерывателях указателей поворота.

Однако сложность и трудоемкость в производстве таких приборов не кажется таким уж непреодолимым препятствием для наших читателей-радиолюбителей. Они располагают солидным опытом в области полупроводниковых «самоделок» и просят опубликовать схемы, пригодные для мотоциклов.

Выполняя эту просьбу, мы печатаем статью инженера Ю. Н. МАРТЬЯНОВА о бесконтактной системе зажигания, которую он применил на своем мотоцикле «Ковровец». Тем, кто интересуется этим вопросом, мы советуем познакомиться с брошюрой А. Моргулева и Е. Сонина «Полупроводниковые системы зажигания», которую выпустило издательство «Энергия» в 1968 году.

Конденсаторная электронная система зажигания — ее схема приведена на рис. 1 — питается от генератора переменного тока Г-401. Его напряжение колеблется от 2,5 V при пуске до 8 V при работе двигателя на максимальных оборотах. Чтобы напряжение на катушке зажигания было достаточным при пуске и на малых оборотах двигателя, коэффициент трансформации повышающего трансформатора принят равным 100. По мере увеличения оборотов вместе с напряжением растет и частота переменного тока — от 20 гц на холостом ходу до 400 гц при максимальных оборотах. Это явление используется для стабилизации напряжения на вторичной обмотке трансформатора: сопротивление стабилизирующей цепочки падает с увеличением частоты, поэтому напряжение на выходе моста не превышает 400 V во всем диапазоне оборотов двигателя. Таким образом исключается пробой тиристора и катушки зажигания.

Для синхронизации работы электронной схемы и двигателя я изготовил простой и достаточно мощный электромагнитный синхродатчик, способный непосредственно управлять тиристором. Датчик (рис. 2) состоит из постоянного магнита, на одном из полюсов которого укреплен сердечник с катушкой. При вращении якоря, находящегося на валу двигателя, замыкается магнитный поток, и в катушке наводится Э.Д.С., форма которой показана на рис 3 слева.

Полярность катушки выбираем так, чтобы для запуска тиристора использовался второй (положительный) пик напряжения, имеющий более крутой передний фронт. (Пусть простят меня читатели за обилие специальных терминов — статья рассчитана на людей, хорошо знакомых с тонкостями радиолюбительского дела.)

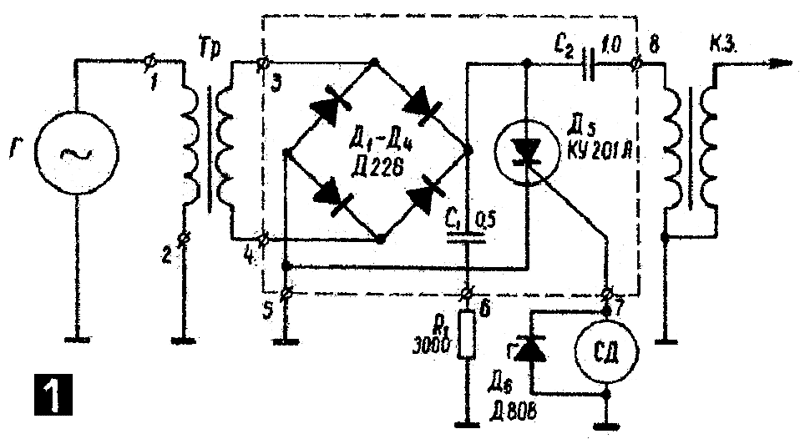

Рис. 1. Схема конденсаторной бесконтактной системы зажигания

Рис. 1. Схема конденсаторной бесконтактной системы зажигания.



С ростом оборотов двигателя растет амплитуда импульса. Для ее стабилизации выход датчика шунтируем стабилитроном Д808. При этом отрицательный пик срезается, а положительный ограничивается величиной 8 V (рис. 3 справа). Обмотка трансформатора Тр (см. рис. 1) намотана на сердечнике из пластин Ш-200. Толщина их пакета 30 мм, площадь окна 3 см2. Первичная обмотка состоит из 50 витков провода ПЭВ диаметром 0,15 мм. Заметим, что от трансформатора можно избавиться, если для генератора изготовить новую обмотку зажигания, рассчитанную на высокое напряжение.

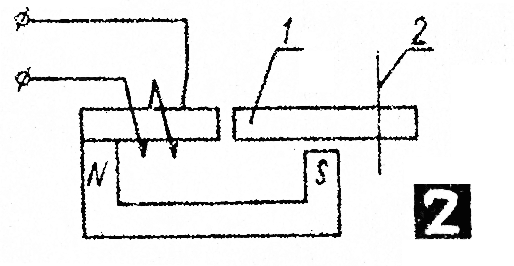

Рис. 2. Схема синхродатчика

Рис. 2. Схема синхродатчика:
1 — якорь;
2 — ось вращения якоря.


Каковы должны быть параметры остальных элементов системы? Конденсаторы: С2—МБГТ емкостью 0,5 мкф на 600 V. Тиристор — типа КУ201Л. В данной схеме успешно работает и тиристор КУ201А, имеющий напряжение включения около 600 V (хотя по паспорту оно составляет 25 V). Резистор Кi рекомендую взять проволочный, типа ПЭ-20 сопротивлением 3000 ом. Катушка зажигания остается та же.

Конструкция синхродатчика зависит от имеющегося в наличии магнита. Он должен быть с возможно большей удельной энергией. На один из полюсов магнита крепим сердечник с катушкой (рис. 4). Сердечник набран из Т-образных пластин (можно использовать трансформаторное железо). Ширина среднего выступа пластины 10—12 мм, толщина пакета 5 мм. На средний выступ приклеиваем щечки из гетинакса или текстолита толщиной 0,8—1 мм, сердечник между ними изолируем и наматываем 1200 витков провода ПЭВ-2 диаметром 0,21 мм. Магнит с сердечником припаиваем к основанию, которое крепим двумя винтами М4 к крышке генератора. Якорь набираем из тех же пластин, что и сердечник (толщина якоря 4 мм) и приклепываем к латунному угольнику, который, в свою очередь, крепим болтом на кулачке генератора. Зазоры «а» и «б» должны быть примерно по 0,3 мм. Зазор «а» регулируется перемещением магнита с основанием, зазор «б» — при помощи регулировочных шайб толщиной 0,1 мм. Особое внимание следует обратить на форму концов якоря и сердечника: они должны быть обработаны по радиусу (29,5 мм и 29,8 мм).

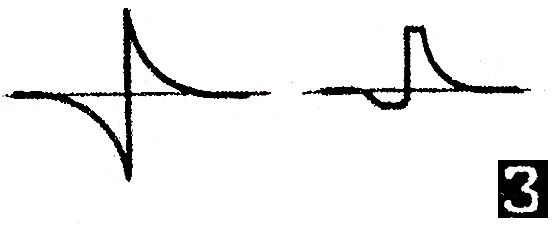

Рис. 3. Форма Е. Д. С. до установки стабилитрона (слева) и после его включения

Рис. 3. Форма Е. Д. С. до установки стабилитрона (слева) и после его включения.





Диод Д6 припаиваем непосредственно к выводам датчика. Опережение зажигания регулируется как обычно (поворотом генератора). Момент зажигания должен соответствовать точному совмещению якоря и сердечника.

Детали, обведенные пунктиром (см. рис. 1), размещаются в блоке размерами 50x70x35 мм. Резистор ставим отдельно, потому что он нагревается при работе. Трансформатор, электронный блок и резистор можно закрепить под баком мотоцикла в передней части рамы. Переделки в схеме электрооборудования минимальные: надо «пересоединить» провод, идущий от прерывателя к катушке (вместе с проводом, идущим к ключу зажигания), на клемму 1 трансформатора, а на его место подключить провод с клеммы 8 блока. Затем соединить с корпусом клеммы 2 и 5 и подвести один провод с датчика к клемме 7.



Конструкция синхродатчика

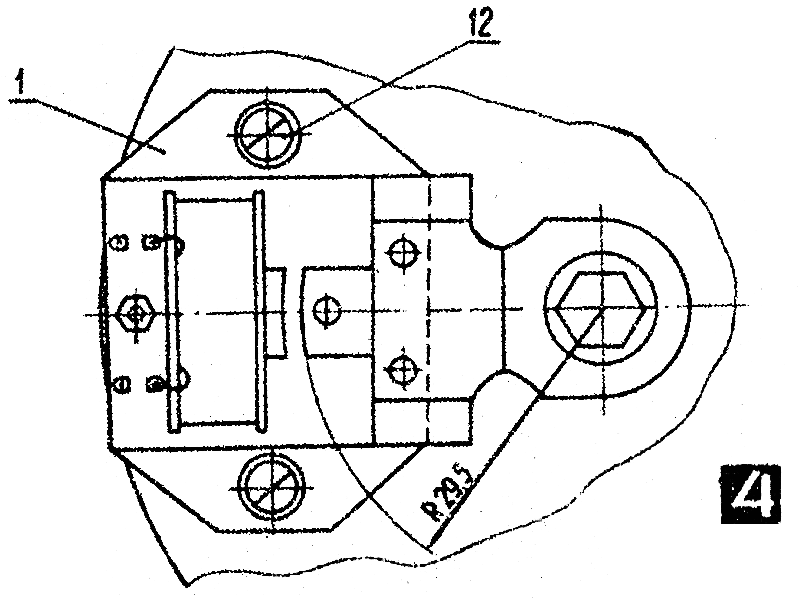

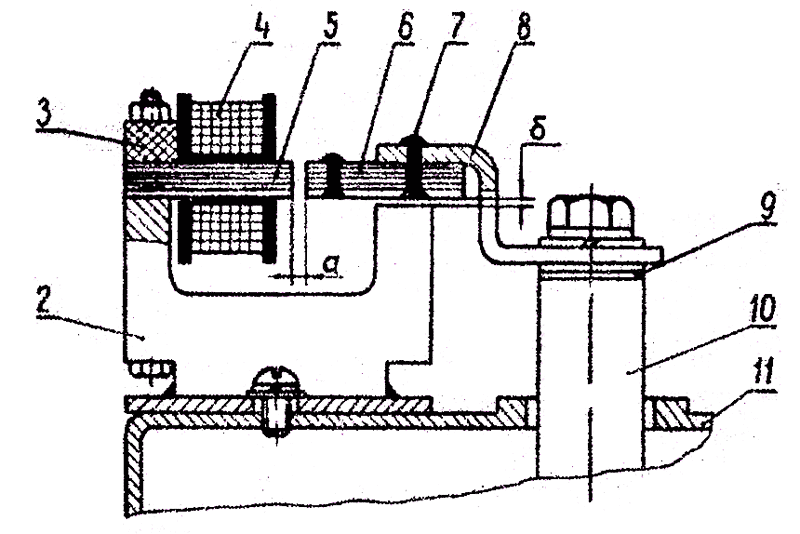

Рис. 4. Конструкция и установка синхродатчика

Рис. 4. Конструкция и установка синхродатчика:
1 — основание (латунь, толщина 3 мм):
2 — постоянный магнит;
3 — колодочка с лепестками;
4 — катушка;
5 — сердечник;
6 — якорь;
7 — железные заклепки;
8 — угольник (латунь, толщина 2 мм);
9 — регулировочные шайбы;
10 — кулачок;
11 — крышка генератора;
12 — винт М4 (2 штуки).



Длина искры в воздухе достигает 30 мм, поэтому зазор между электродами свечи можно увеличить до 1,5—2 мм.

Мотоцикл с такой системой зажигания эксплуатируется мною два сезона, и за это время она зарекомендовала себя с лучшей стороны. Двигатель заводится, как говорят, с «пол-оборота», значительно снизились и стали устойчивыми обороты холостого хода, улучшилась приемистость и экономичность мотоцикла.

г. Чебоксары
