Минск ММВЗ-3.111

Обзор новинки

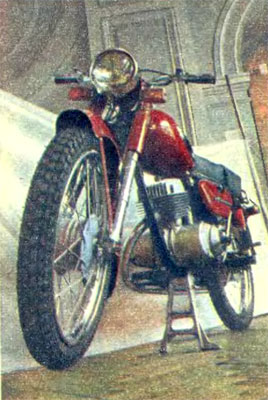

Минск ММВЗ-3.111

В канун Октябрьского праздника коллектив Минского мотоциклетного и велосипедного завода изготовил первую промышленную партию новых дорожных мотоциклов «Минск», получивших обозначение ММВЗ-3.111*, а с первого дня нынешнего года (1974) приступил к их серийному выпуску. ( * Это обозначение. соответствующее принятой ныне классификации, расшифровывается так: ММВЗ — Минский мотоциклетный и велосипедный завод, цифра 3 — класс мотоцикла (125 см3), первая единица — дорожный тип. 11 — порядковый номер модели, выпущенной заводом. )

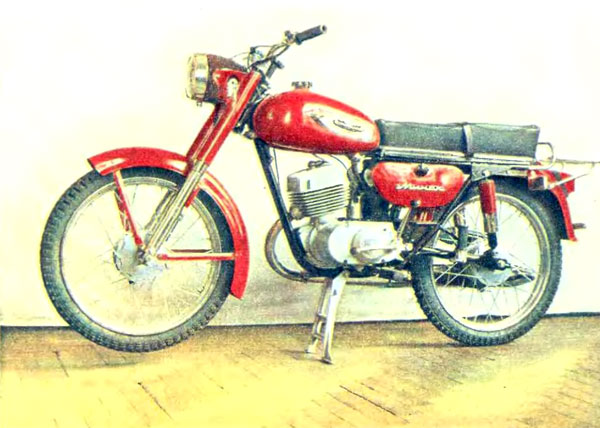

Минск 111

При разработке новой модели перед конструкторами стояла задача создать мотоцикл современного облика, более надежный и долговечный по сравнению с предшественником — М-106. Думаю, что мотолюбители оценят внешние формы. Скажем только, что выбраны они в результате большой работы, которая была проведена конструкторами "завода совместно со специалистами ВНИИМотопрома, после тщательного изучения современных отечественных и лучших зарубежных образцов. Чтобы мотоцикл выглядел нарядным, художники предложили комбинированную окраску в два цвета — черный и вишневый.

Несмотря на значительные отличия «Минска» от М-106, удалось обеспечить широкую взаимозаменяемость их узлов и деталей, достигающую в процентном выражении величины 83,7. Например, двигатель, переднюю вилку, амортизаторы задней подвески, колеса, седло и некоторые другие узлы можно использовать на наших прежних моделях без всякой переделки. Это удобно для мотоциклистов — легче приобретать запчасти и выгодно для государства — меньше затраты на освоение производства.

А что нового в «Минске»?

Двигатель получил другой цилиндр и крышки картера. Они изменили в лучшую сторону не только его вид, но и придали более современные линии всему мотоциклу. Чтобы обеспечить "легкий доступ к карбюратору и воздушному фильтру, их оставили открытыми, отказавшись от кожухов.

Изменена форма рамы и увеличена толщина стенок наиболее нагруженных ее труб.

Если говорить о подвеске, то надо отметить, что устранена возможность течи жидкости из амортизаторов передней вилки. Это достигнуто применением не торцевого, как на М-106, а радиального уплотнения верхней гайки. Для более надежной герметизации резьбовых соединений корпусов сальников на вилке передней подвески и в амортизаторе задней подвески изменены размеры резиновых колец.

В колесах мотоцикла стальные штампованные ступицы уступили место литым из алюминиевого сплава. Вместе со спицами измененной конструкции они сообщили колесу более высокую жесткость и прочность.

Седло стало удобнее и красивее.

Обивка его имеет тиснения, а заклепки закрыты хромированными накладками.

Инструментальные ящики, расположившиеся по бокам седла, будут полезны водителям, поскольку в них помимо инструмента можно хранить кое-какие запасные части. Форма ящиков, гармонирующая с новым баком и картером двигателя, вместе с ними придает мотоциклу «спортивный» вид.

Система электрооборудования пополнилась очень важным в нынешнее время устройством — указателями поворота. В него входят четыре фонаря (два впереди — у фары, два сзади — под седлом), реле-прерыватель и переключатель. Новая фара с лучшими световыми характеристиками обеспечивает хорошее освещение дороги. В нее встроен спидометр с освещаемой шкалой. В систему введен дроссель, который предотвращает перегорание ламп заднего фонаря и спидометра. В дальнейшем предполагается устанавливать более совершенный задний фонарь.

Гарантийный срок службы нового мотоцикла составляет 10 000 километров пробега, а до капитального ремонта он проходит не менее 20 000 километров. Как и предыдущие наши модели, «Минск» пригоден для эксплуатации на плохих дорогах и в условиях бездорожья.



Техническая характеристика мотоцикла ММВЗ-3.111 Минск

(в скобках приведены отличающиеся параметры прежней модели М-106)

Общие данные
база, мм 1230 — 1275
дорожный просвет, мм 135
длина, мм 2100
ширина, мм 660
высота, мм 1000
максимальная скорость, км/час 90 (85)
вес сухой, кг 100
максимальная нагрузка, кг 150
средний эксплуатационный расход топлива, л/100 км 3,5 — 4,0
Двигатель
тип двухтактный, одноцилиндровый воздушного охлаждения
диаметр цилиндра/ход поршня, мм 52/58
рабочий объем, см3 123
степень сжатия 8,2 — 8,8
максимальная мощность, л. с. 9,5 (9,0)
число об/мин 5000—5200
карбюратор К-36С
бензин А-72 или А-76
Трансмиссия
коробка передач четырехступенчатая
передаточные числа на передачах:
первой 2,924
второй 1,966
третьей 1,331
четвертой 1,000
Ходовая часть
передняя вилка телескопическая
колеса взаимозаменяемые
тормоза барабанные диаметром 125 мм
размер шин:
в миллиметрах 64 — 484
в дюймах 2,50—19
Электрооборудование
генератор переменного тока Г-421 (Г-411)
катушка зажигания Б-302 (Б-300)
дроссель ДР-100
фара ФГ-133 (ФГ-138)
задний фонарь ФП-246 (ФП-230)
спидометр СП-131 (СП-115В)
свеча зажигания А7, 5УС или А6БС
фонари указателей поворота УП-208
реле указателей поворота РС-421





Н. ШАКОЛИН,
заместитель главного конструктора,
кандидат технических наук
г. Минск


1974N02P12-13
