Мотоцикл Минск М-104

Новинка от ММВЗ

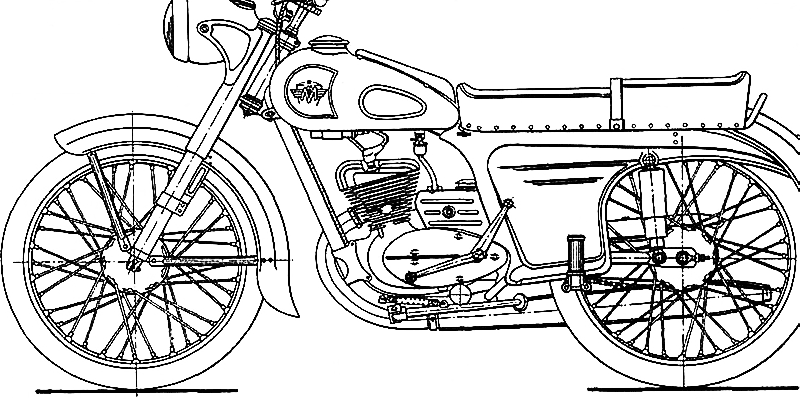

Мотоцикл Минск М-104

Вот уже на протяжении двух с лишним лет Минский мотовелозавод выпускает мотоциклы М-103, которые завоевали популярность среди мотолюбителей. Благодаря небольшому весу, прочности и достаточной мощности двигателя они стали надежным средством передвижения на селе. Теперь завод освоил производство и начал выпуск нового мотоцикла—М-104. Он имеет ряд отличий от M103. Прежде всего, это облицовка рамы и карбюратора, которой не было на М-103. Облицовка улучшает внешний вид машины и облегчает ее обслуживание.

Чтобы снять облицовку карбюратора, достаточно отвернуть один винт. Снимать облицовку рамы при эксплуатации практически не придется, но сделать это довольно легко: она крепится к раме только тремя болтами.

Двигатель мотоцикла М-104 развивает мощность 5,5 л. с. при 5000—5200 об/мин. Увеличение мощности достигнуто небольшим изменением фаз газораспределения в цилиндре, а также подборкой системы выпуска. Расход топлива при этом не увеличился. М-104 расходует 2,45 л на 100 км пути при движении со скоростью 50 км/час. Топливом после обкатки может служить смесь бензина А-60 или А-70 с маслом АКЗп6 или АКЗп10 в пропорции 25: 1 (в период обкатки — 20:1).

Завод разработал также новую конструкцию глушителя шума выпуска (см. рис.); у него неразборный корпус из двух штампованных деталей с неподвижными перегородками внутри. Новый глушитель эффективнее прежнего, в то же время его объем и вес значительно меньше. Правда, его надо регулярно очищать от нагара. Рекомендуется предварительно размягчить нагар раствором каустической соды или бензином (керосином). Это облегчит и ускорит работу. Наконечник 2 чистят через каждую тысячу километров; для этого вывертывают винт 3 и, проворачивая ключом 14X17 или плоскогубцами наконечник, вынимают его. Нагар удаляют только с наружной стороны металлическим предметом, например отверткой.

Фильтр 1 чистят через каждые 2—3 тысячи километров соскабливанием или прожиганием на открытом огне; ого извлекают из корпуса при помощи деревянного стержня, вставляемого со стороны переднего конуса. Корпус освобождают от нагара через 6—8 тысяч километров пробега (то есть примерно раз в сезон) при помощи металлической щетки-«ерша».

На М-104 устанавливается новое двойное седло-подушка из специальной резины. Оно удобнее прежнего, пружинного. Для снятия седла достаточно повернуть на несколько оборотов винт-«барашек», находящийся в ого передней части, а затем поднять седло и вывести его крючки из пазов в раме. Под седлом находятся инструментальный ящик и насос. Так как облицовка рамы и седло новые, пришлось изменить и раму. За седлом находится ручка-бугель.

У мотоцикла М-103 отмечалась течь масла через сальниковое уплотнение в передней вилке. На М-104 устанавливаются новые сальник и гайка; они взаимозаменяемы со старыми деталями.

Во время выпуска М-103 завод постоянно улучшал отдельные узлы мотоцикла. Так, применен новый руль, обеспечивающий удобную посадку водителя и снижающий утомляемость при длительных поездках. Сделана новая пробка бензобака, исключающая течь топлива, боковой упор, рычаги переключения передач и кик-стартера; повышена долговечность редуктора спидометра.

Мы надеемся, что, как и М-103, наш М-104 будет одобрен мотолюбителями.

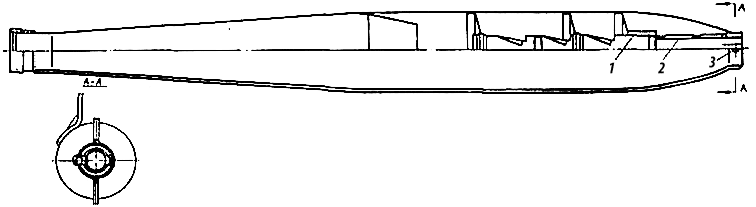

Глушитель в сборе мотоцикла Минск М-104

Глушитель в сборе мотоцикла Минск М-104: 1 — фильтр; 2 — наконечник; 3 — винт.



Г. РАДИОН, заместитель главного конструктора мотовелосипедного завода.

г. Минск.
