Мопед Верховина

Экранирование декомпрессора и переделка фиксатора рукоятки включения передач



При пользовании декомпрессором выбрасываемая из цилиндра горючая смесь попадает на ребра головки цилиндра. Она вскоре покрывается масляной пленкой, придающей головке неопрятный вид и ухудшающей теплообмен с воздухом. Этого можно избежать, если на декомпрессор 3 (рис. 1) надеть металлический цилиндр-экран 4 внутренним диаметром 13,5 мм с толщиной стенки 0.4— 0.6 мм. Промыть замасленный декомпрессор значительно легче, чем чистить головку, а изготовить цилиндр можно из куска жести размером 30X45 мм.

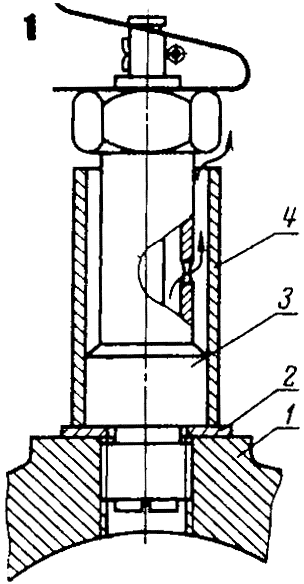

Рис. 1. Экранирование декомпрессора: 1 — головка цилиндра; 2 — шайба; 3 — декомпрессор; 4 — экран.

Рис. 1. Экранирование декомпрессора: 1 — головка цилиндра; 2 — шайба; 3 — декомпрессор; 4 — экран.


По мере эксплуатации мопеда, вследствие износа рабочей части фиксатора рукоятки включения передач. начинают самопроизвольно включаться или выключаться передачи. Неприятно ощущать и дребезжание рукоятки при движении машины. Фиксатор 2 (рис. 2) станет «вечным», если на его рабочую часть, сточенную до диаметра 6 мм на длине 8» мм, напрессовать отрезок трубки 1 (желательно стальной) наружным диаметром 8 мм. Фиксация рукоятки после такой переделки станет более полной, надежной и долговечной. Износившуюся же трубку можно повернуть или заменить новой — это значительно легче, чем делать новый фиксатор. Небольшое дополнение: между крышкой и корпусом рукоятки в местах расположения винтов необходимо установить шайбы толщиной 0,5 — 0,7 мм.

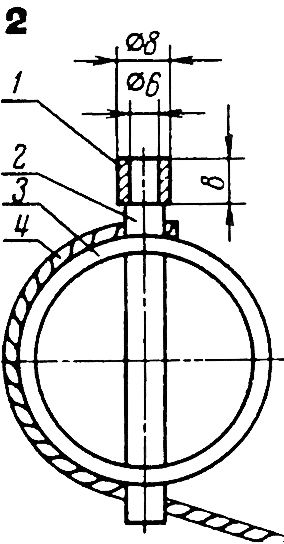

Рис. 2. Переделка фиксатора: 1 — трубка; 2 — фиксатор; 3— труба руля; 4 — трос.

Рис. 2. Переделка фиксатора: 1 — трубка; 2 — фиксатор; 3— труба руля; 4 — трос.



Ю. ОСТАПЮК
296005, г. Львов, ул. Десняка, 4/5-Г.
