Диод вместо реле



Надежность реле РР-121, применяемого на мотороллерах «Турист», можно намного повысить, если вместо контактного реле обратного тока установить в нем диод Д214Л (допустима замена его диодами Д215Л. Д224Л. Д244В. Д3051. Для этого удаляем прибор и обрезаем выводы его катушки. В освободившемся отверстии на его основании крепим диод и соединяем его корпус с клеммой «В», а второй вывод — с клеммой «ЯШ» (см. схему).

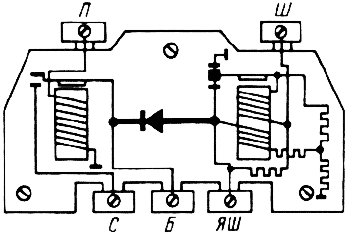

Схема соединения диода (выделена жирной линией) в реле РР-121

Схема соединения диода (выделена жирной линией) в реле РР-121



С переделанным таким образом реле я проехал более 10 000 километров и убедился, что оно работает лучше прежнего.

В. НОВИКОВ
672009. г. Чита, ул. Бабушкина. 85
