Принципиальная схема электрооборудования мотороллера Турист
«На мотороллере «Турист» мне пришлось заменить всю электропроводку. Я пользовался, если так можно сказать, полумонтажной схемой, приведенной в инструкции. Чтобы выявить неисправности и наладить работу электрооборудования, нужна принципиальная схема. Прошу опубликовать ее. Думаю, что она окажется полезной всем владельцам «туристов», — пишет в редакцию техник В. Владьев из Ставрополя.
Действительно, по принципиальной электрической схеме легче проследить связь всех приборов и выделять цепи для последовательной их проверки.

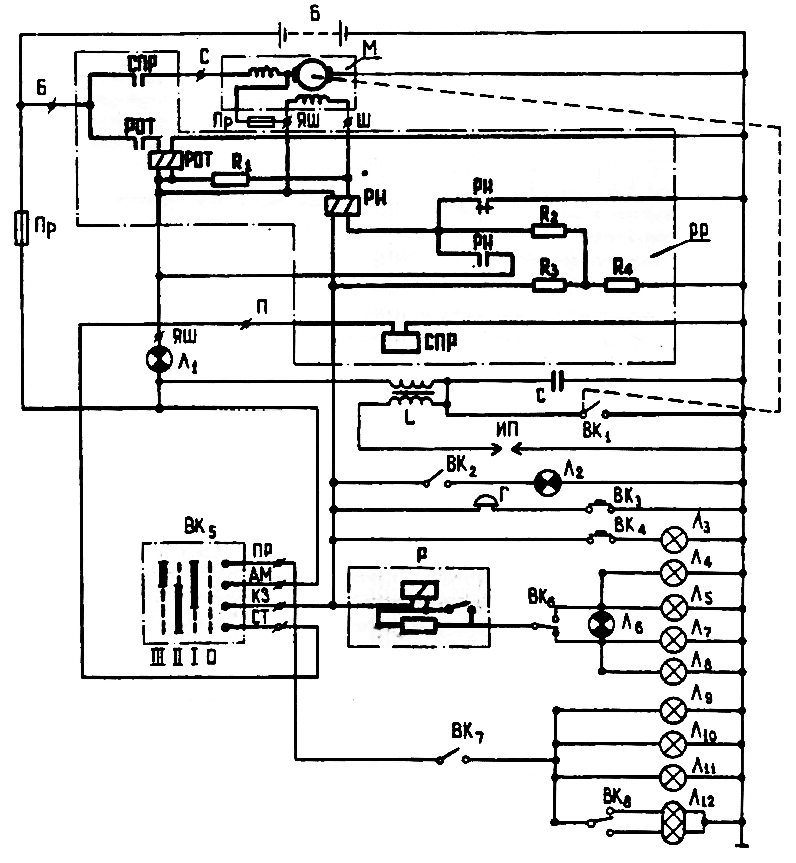

Приводим принципиальную электрическую схему мотороллера «Турист» и ее спецификацию.
| Обозначение на схеме | Наименование и тип | Основные данные (номинал) | Количество |
| Б | Аккумуляторная батарея 3МТР-10 | 12 в, 10 а-ч | 2 |
| М | Династартер ДС-1А | 12 в, 90 вт | 1 |
| Пр | Предохранитель | 12 в, 7 а | 2 |
| РР | Реле-регулятор РР-121 | ||
| СПР | Стартерно-пусковое реле | 2 в - 6 в | 1 |
| РОТ | Реле обратного тока | 11,9—12,9 в | 1 |
| РН | Реле напряжения | 13,3—14,9 в | 1 |
| R1 | Резистор | 20 ом | 1 |
| R2 | Резистор | 4,4 ом | 1 |
| R3 | Резистор | 12 ом | 1 |
| R4 | Резистор | 1,4 ом | 1 |
| Л1 | Лампа А12-1 контроля зарядки аккумуляторов | 12 в, 1 св | 1 |
| L | Катушка зажигания Б-51 | 12 в | 1 |
| C | Конденсатор КН-1 | 0,1—0,25 Мкф | 1 |
| ВК1 | Прерыватель | ||
| ИП | Свеча А6УС | ||
| ВК2 | Включатель нейтрали | ||
| Л2 | Лампа А12-1 контроля нейтрали | 12 в, 1 св | 1 |
| Г | Звуковой сигнал С-38 | 2 в, 35 дб | 1 |
| ВК3 | Кнопка сигнала | ||
| ВК4 | Включатель ВК-854 стоп-сигнала | 12 в, 3 а | 1 |
| Л3 | ,Лампа А12-21 стоп-сигнала | 12 в, 21 св | 1 |
| Л4, Л5, Л7, Л8 | Лампа А12-21 указателя поворота | 12 в, 21 св | 4 |
| Л6 | Лампа А12-1 контроля указателя поворота (по спец. заказу) |
12 в, 1 св | 1 |
| Л9 | Лампа А12-1 спидометра | 12 в, 1 св | 1 |
| Л10 | Лампа А12-1 стояночного света | 12 в, 1 св | 1 |
| Л11 | Лампа А12-1.5 стояночного света | 12 в, 1,5 св | 1 |
| Л12 | Лампа А12 40/50 основного света | 12 в, 40 св / 50 св | 1 |
| ВК6 | Включатель ВК 26-А2 | 12 в, 2 а | 1 |
| ВК8 | Переключатель света П200 или П25-А | 6 в, 5 а | 1 |
| ВК7 | Переключатель П-201 | 6 в, 5 а | 1 |
| Р | Реле РС-57В | 12 в | 1 |
| ВК6 | Включатель ВК-21К | 12 в, 10 а | 1 |
