Двигатель М-63

Новое сердце мотоцикла Урал





У двигателей тяжелых мотоциклов М-72, М-61, М-62 есть некоторые недостатки, от которых невозможно избавиться даже усовершенствованием отдельных узлов или деталей. Неразрывно связанные с конструктивной схемой двигателя, они, фигурально выражаясь, являются «врожденными пороками» и препятствуют улучшению его качеств.

К таким недостаткам относятся: громоздкость и конструктивная сложность привода масляного насоса; ухудшение работы цилиндрического сапуна при длительной эксплуатации двигателя вследствие износа соприкасающихся поверхностей; слишком большой диаметр корпуса заднего подшипника кривошипа, что приводит к течи из картера в полость сцепления; ограниченная возможность создания различных модификаций двигателей (например, с принудительным охлаждением, с расположением генератора на переднем конце кривошипа и т. д.) из-за того, что кривошип устанавливается в картер сзади.

Модернизация отдельных узлов ничего не могла дать — необходимо было создать новый двигатель. Непосредственным толчком к его проектированию явилось решение специальной комиссии об унификации мотоциклов Ирбитского и Киевского мотозаводов. О конструктивных различиях этих машин, порой небольших, но делающих невозможной взаимозаменяемость отдельных узлов и деталей, говорилось в статье А. Абросимова «Унификация в мотоциклостроении», помещенной во втором номере журнала.

Выполняя это решение, наш конструкторский коллектив спроектировал мотоцикл М-63. Основные узлы и агрегаты его взаимозаменяемы с узлами и агрегатами мотоцикла К-650, выпуск которого должен быть освоен в Киеве. Двигатель М-63 во многом отличен от М-61 и М-62, имеет принципиальные конструктивные особенности, но в сборе он взаимозаменяем со своими предшественниками.

Кривошип установлен в картер не сзади, как у двигателя М-62, а спереди, поэтому корпус переднего подшипника (он изготовлен из алюминиевого сплава с залитым в него стальным кольцом) имеет посадочный диаметр 142 мм, а корпус заднего — всего 78 мм. Кривошипы двигателей М-63 и М-62 взаимозаменяемы, однако в новой модели ширина маслоуловителей увеличена до 9 мм, что улучшает очистку масла.

Шестеренчатый масляный насос расположен под передней крышкой двигателя, а его корпус выполнен заодно с корпусом переднего подшипника. Привод масляного насоса осуществляется от ведущей шестерни газораспределения, закрепленной на переднем конце кривошипа.

Конструкция картера двигателя отличается большой технологичностью и простотой; его вес гораздо меньше, чем у М-62 (даже вес опытного картера, изготовленного отливкой в землю, оказался на 700 граммов меньше по сравнению со старым серийным). Как литье, так и механическая обработка значительно упрощены.

При проектировании механизма газораспределения было обращено особое внимание на увеличение жесткости привода клапана и уменьшение контактных напряжений на кулачках. Это было достигнуто за счет увеличения диаметра шеек распределительного вала, замены подшипника скольжения подшипником качения, увеличения сечения трубчатой стальной штанги и расположения толкателя и штанги в линию (в двигателях М-61 и М-62 штанга наклонена по отношению к толкателю под углом 8—9 градусов). Такие конструктивные меры в сочетании с особым профилем кулачка газораспределения обеспечили бесшумную работу клапанного механизма на протяжении всего гарантийного пробега. Новый профиль кулачка газораспределения, увеличение радиуса его затылка и ширины кулачков, применение вращающихся вокруг своей оси литых чугунных толкателей позволили значительно уменьшить износ как самих толкателей, так и распределительного вала.

Сапун, имеющий форму диска и прижимаемый во время работы к передней крышке пружиной, обеспечивает большое разрежение в картере двигателя на всех режимах работы. Износ рабочего торца сапуна и передней крышки, к которой он прижимается, компенсируется соответствующим перемещением сапуна под действием пружины. Сапун двигателя М-63 был испытан в 1962 году на штанговом гоночном двигателе и показал высокую надежность в работе, несмотря на то, что обороты достигали 9500 в минуту. На мотоцикле с этим двигателем спортсмены Ирбитского мотозавода Г. Вартаньян и В. Каржавин завоевали звание чемпионов

СССР 1962 года по шоссейно-кольцевым гонкам. Мотоцикл с опытным двигателем М-63 совершил также пробег в 15 тысяч километров и показал высокую надежность.

Хочется подчеркнуть то огромное значение, которое имеет участие коллектива конструкторов и экспериментаторов нашего завода в работе над кроссовыми и гоночными мотоциклами. Это не только значительно расширяет их технический кругозор, но ведет к улучшению качества дорожных машин. Некоторые детали, уже внедренные в производство, были заимствованы из спортивно-гоночных моделей. К их числу можно отнести клапанные пружины М-62, которые впервые были испытаны на гоночном штанговом двигателе, и усиленный поршень. Внедрение их на серийные машины не потребовало дополнительных экспериментов.

Сейчас новые двигатели М-63 проходят всесторонние испытания. Мы надеемся, что эти двигатели будут избавлены от тех «врожденных пороков», которые присущи выпускаемым ныне моторам М-62.

Созданием новых, обладающих улучшенными качествами машин, унификацией узлов и деталей, внедрением передовой технологии наш коллектив откликнулся на решения ноябрьского Пленума ЦК КПСС.

В. СТЕЛИН, руководитель группы двигателей конструкторского бюро Ирбитского мотозавода.

г. Ирбит

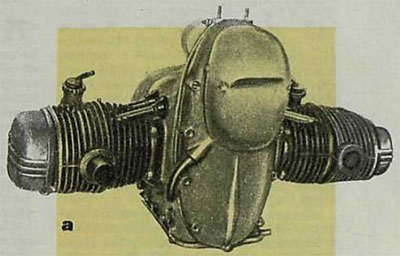

Двигатель М-63  в собранном виде

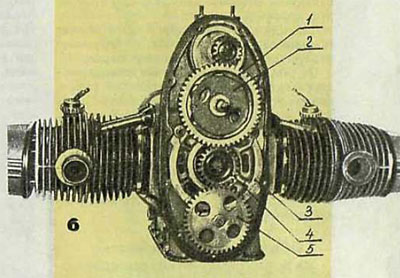

Двигатель М-63 в собранном виде; б — со снятой передней крышкой

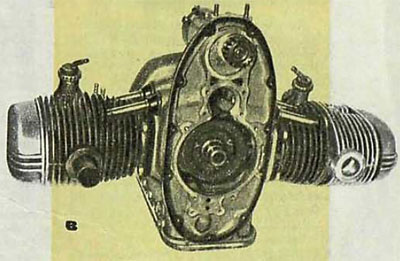

Двигатель М-63 без передней крышки, корпуса переднего подшипника, распределительного вала (виден кривошипный механизм)





Двигатель М-63: а — в собранном виде; б — со снятой передней крышкой: 1 — ведомая шестерня газораспределения, 2 — сапун, 3 — корпус переднего подшипника, 4 — ведущая шестерня газораспределения, 5 — шестерня привода масляного насоса; в - без передней крышки, корпуса переднего подшипника, распределительного вала (виден кривошипный механизм).
