Новый минский мотоцикл

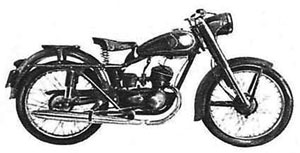

Минск М-103

Мотоциклы Класса 125 см3 выпускает только Минский мотовелозавод. С 1956 г. здесь началось производство модели М1М. За прошедшее время мотолюбители успели разобраться в ее достоинствах и недостатках. М1М — самый дешевый из наших мотоциклов. Эта неприхотливая и довольно надежная машина сослужила неплохую службу жителям села, она была первым мотоциклом для многих начинающих водителей. А недостатки? Их было много и они беспокоили не только мотоциклистов, но и конструкторов.

К октябрю 1961 года коллектив предприятия выпустил 500 машин М-103. С 1962 г. завод полностью переходит на выпуск новой модели.

Что же представляет собой М-103? Расскажем об этом по порядку.

Двигатель практически остался прежним. Еще раньше была изменена конструкция цилиндра и головки цилиндра. Более развитое оребрение позволило снизить рабочую температуру головки примерно на 60—80°.

Много нареканий вызывало слабое крепление рычагов переключения передач и кикстартера. На мотоцикле М-103 применен гораздо более надежный способ крепления рычагов.

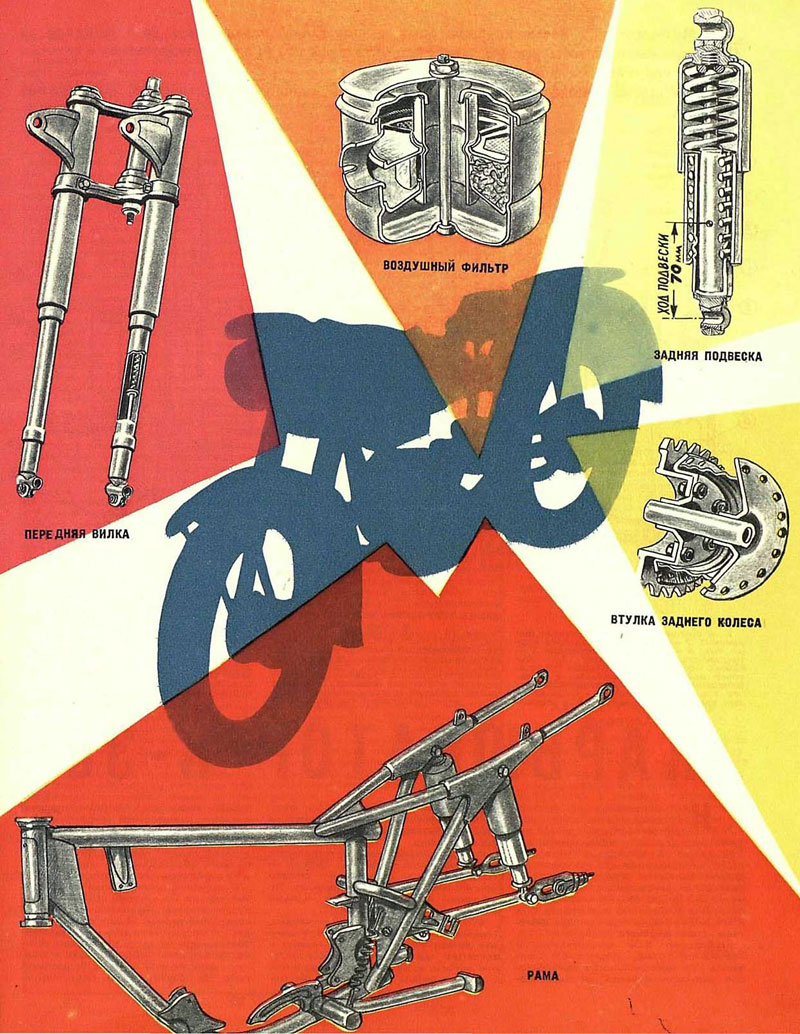

Для увеличения долговечности двигателя разработан новый масляный воздушный фильтр. Принцип действия его таков. В нижней части находится слой масла, над которым расположен фильтрующий пакет с капроновой набивкой. Воздух, проходя над маслом, оставляет в нем более тяжелые частицы пыли, а остальные — задерживаются в фильтрующем пакете.

При езде по шоссейным дорогам воздушный фильтр необходимо промывать и заливать свежим маслом через каждые 1000—1500 км пробега. Если же на дорогах много пыли, то надо делать это через каждые 300—500 км. В фильтр заливают 40 см3 автола.

Новый фильтр потребовал корректировки карбюратора К-55. Совместно с работниками Ленкарза наши конструкторы подобрали диаметр диффузора — 22 мм, вместо 20 мм. Изменено также проходное сечение жиклера—пропускная способность его сейчас 145 см3/мин. Карбюратор для двигателя М-103 получил название К-55-Д.

Новый карбюратор и воздушный фильтр дали возможность без снижения мощности (5 л. с.) уменьшить удельный расход топлива до 380—390 г/элсч, а следовательно,— и расход его на 100 км пути. При езде .по асфальтированной дороге со скоростью 50 км/час (без пассажира) он составляет 2,2 л.

Рама для мотоцикла М-103 разработана заново. Она отличается изменением конфигурации задних трубок. Это повысило ее жесткость в целом и придало более строгий вид. Багажник устанавливается теперь без передних растяжек.

Передняя вилка на М-103 телескопическая, бесштоковая, с гидравлическим амортизатором. Ход передней вилки 130 мм, пружины сделаны диаметром 22,8 мм из проволоки 3,5 мм. В вилку заливается 200 см3 смеси, состоящей из 70% автола АКЗп-6 и 30% осветительного керосина. Испытания показали высокие эксплуатационные качества новой

передней вилки. Она придаёт мотоциклу устойчивость, повышает надежность крепления переднего колеса и создает лучшие удобства для водителя.

Задняя подвеска включает новую маятниковую вилку, изготовленную из труб 32X2 с усилителями в задней части перьев, и новые пружинно-гидравлические подвески. Изменилась также конструкция деталей натяжения задней цепи. Для установки заднего колеса и регулировки натяжения цепи сейчас служат серьги.

Задние подвески имеют ход 70 мм. Все усилия воспринимает пружина диаметром 45 мм из проволоки 60С2А диаметром 6 мм. Для гашения колебаний и предотвращения металлических ударов при крайних ходах подвески установлен гидравлический амортизатор двустороннего действия. В подвеску заливается 32 см3 веретенного масла АУ.

На мотоцикле М-103 для езды с пассажиром предусмотрено изменение жесткости задних подвесок с помощью полуколец, которые переставляют из нижней канавки нижней трубки амортизатора в верхнюю. Для этого необходимо сжать пружину подвески, подняв нижний защитный чехол.

Задние подвески соединены с рамой при помощи резиновых сайлентблоков.

Колеса на мотоцикле М1М были со спицами разной длины, которые часто обрывались. На мотоцикле М-103 применены сварные ступицы из штампованных деталей, причем спицы имеют одинаковую длину. Между фланцами ступицы устанавливается декоративное гофрированное кольцо. Для облегчения монтажа и демонтажа шин в ближайшее время обод будет заменен новым, с более глубоким профилем. Все это повысит жесткость колеса.

Изменены и тормозные колодки. Они сделаны шире — 30 мм при прежнем диаметре — 120 мм. Благодаря этому улучшается эффективность торможения, да и сами колодки будут долговечнее. Владельцев М1М не устраивала установка задней звездочки с тормозным барабаном на заклепках. Практически при ее износе приходилось заменять все колесо. Сейчас задняя звездочка с тормозным барабаном крепится к ступице шестью болтами М6Х1.

Колеса у мотоцикла М-103 невзаимозаменяемые. Размер шин остался прежним — 2,5—19.

Крылья новой формы изящнее старых. К тому же они удобнее в производстве — их изготовляют профилированием из стальной ленты.

Электрооборудование осталось прежним, с генератором Г-401 переменного тока. Жизнь показала надежность системы с переменным током (без аккумулятора) для легких мотоциклов.

Изменения, внесенные в конструкцию самого легкого мотоцикла, не увеличили его веса.

Мы надеемся, что новая наша машина понравится мотолюбителям. Работники завода будут и дальше улучшать отдельные узлы и детали нового мотоцикла.



Техническая характеристика мотоцикла М-103

База, мм 1240—1255
Дорожный просвет, мм 185
Габариты, мм:
длина 1940
ширина 570
высота 790
Максимальная скорость, км/час не менее 75
Расход топлива на 100 км пути при скорости движения 50 км/час (без пассажира) не более 2,2
Двигатель:
Рабочий объем цилиндра, см3 123
Диаметр цилиндра, мм 52
Ход поршня, мм 58
Степень сжатия 7,15
Номинальная мощность, л. с. (при 5000—5200 об/мин) 5
Свеча А2У



Минск М103





Инженер Г. РАДИОН,

нештатный корреспондент журнала «За рулем».

Минск.
