Тормоз на колесе коляски
Установка тормоза на коляску мотоцикла М-61
Мотоциклы М-72, М-61, М-62 производства ирбитского мотозавода пользуются доброй славой у мотолюбителей и спортсменов. Но эти надежные и выносливые машины имеют существенный недостаток. При эксплуатации с коляской их тормозные качества резко снижаются. Причина заключается в том, что на колесе коляски нет тормоза. Это приводит к многим нежелательным последствиям: быстро изнашиваются шины, тормоза и другие узлы мотоцикла. При резком торможении инерционные силы стремятся занести коляску.

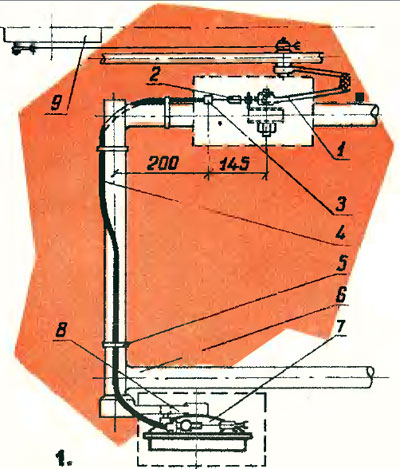

Рис. 1. Устройство тормоза:
1 — тормозная педаль; 2 — кнопка управления стоп-сигналом; 3 — упор оболочки тормозного троса; 4 — тормозной трос; 5 — хомутик крепления троса; 6 — рама коляски; 7 — тормозной диск коляски; 8 — рычаг торсиона; 9 — тормозной диск заднего колеса мотоцикла.
Чтобы избежать всего этого, я решил снабдить коляску своего мотоцикла М-61 тормозом. Устроен он просто (рис. 1) и действует очень эффективно. На ось колеса коляски вместо защитного колпака устанавливается несколько измененный тормозной диск переднего колеса мотоцикла М-72.
Переделка заключается в замене распорной втулки; кроме того, обрезается прилив ступицы. Для этого снимают с диска тормозные колодки, разжимной кулачок с рычажком, выбивают распорную втулку. Диск устанавливают в патрон токарного станка наружным приливом ступицы наружу. Обрезают прилив так, чтобы высота диска была равна 35 мм.
Далее протачиваю отверстие ступицы до диаметра 30 мм. Затем вытачивают стальную втулку и запрессовывают в отверстие, как показано на рис. 2. Тормозной диск собирают и устанавливают на ось коляски так, чтобы тормозной рычажок находился наверху, а конец оси тормозных колодок — под рычагом торсиона (рис. 2).

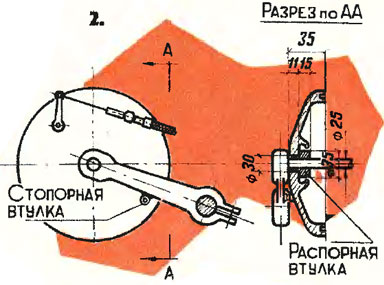

Рис. 2. Тормозной диск и рычаг торсиона
Чтобы диск не провертывался вокруг оси, его положение фиксируют. Для этого конец оси тормозных колодок вставляют во втулку и приваривают ее к нижней части рычага торсиона. Затем надевают колесо.
Тормоз приводят в действие педалью и гибким тросом. Педаль крепят к кронштейну, который приваривают к раме коляски.
Тормоз коляски действует синхронно с тормозом мотоцикла — их спаренные педали нажимаются одновременно. Тормозное усилие на колесе коляски меньше, чем на колесах мотоцикла.
Рис. 3. Педаль тормоза коляски
Конструкция педали и ее крепление показаны на рис. 3. Изготовить ее можно в любых мастерских, где имеются сварка, токарный и сверлильный станки.
Все детали педали собирают в отдельный узел, который устанавливают на свое место так, чтобы лапка ее была размещена поверх лапки педали тормоза мотоцикла, а кронштейн плотно прилегал к трубе рамы коляски снизу.
Лапки педалей тормоза мотоцикла и коляски обматывают изоляционной лентой или тонкой резиной.
Кронштейн прикрепляют электросваркой, а затем обваривают его. К этой же трубе приваривают упор для оболочки тормозного троса. Последний можно взять с переднего колеса мотоцикла Или изготовить самому. Для этой цели используют оболочку троса спидометра автомобиля. В нее вставляют трос толщиной 2,5—3 мм (6X37 или 6X61). Концы его переплетают.
Далее трос устанавливают на место. Один конец его оболочки вставляют в выточку регулировочного винта (его предварительно завинчивают до отказа), другой — в упор, приваренный против рычажка тормозной педали. Трос крепят соединительными пальцами и шплинтуют в проушинах рычажков тормозного диска и педали.
Чтобы лапки педалей при движении не создавали шума, их необходимо соединить между собой. Теперь остается отрегулировать тормоза заднего колеса мотоцикла и коляски. Правильность регулировки определяют, убеждаясь в том, что в момент торможения мотоцикл не уводит ни влево, ни вправо.
Применение дополнительного тормоза требует установки на мотоцикле стоп-сигнала. Для этого взамен заднего фонаря М-61 используют стандартный задний фонарь мотоцикла ИЖ-56 с кнопкой управления, которую помещают на кронштейне педали тормоза коляски.
Тормоз на колесе коляски повышает безопасность движения, увеличивает срок службы мотоцикла и шин. Хочется верить, что ирбитский мотозавод, совершенствуя свои новые машины, снабдит их тормозом для бокового прицепа.
Инженер В. ЕВЛАШЕВИЧ.
г. Ново-Куйбышевск, Куйбышевской области.
