Схема электрооборудования мотоцикла Урал М-67

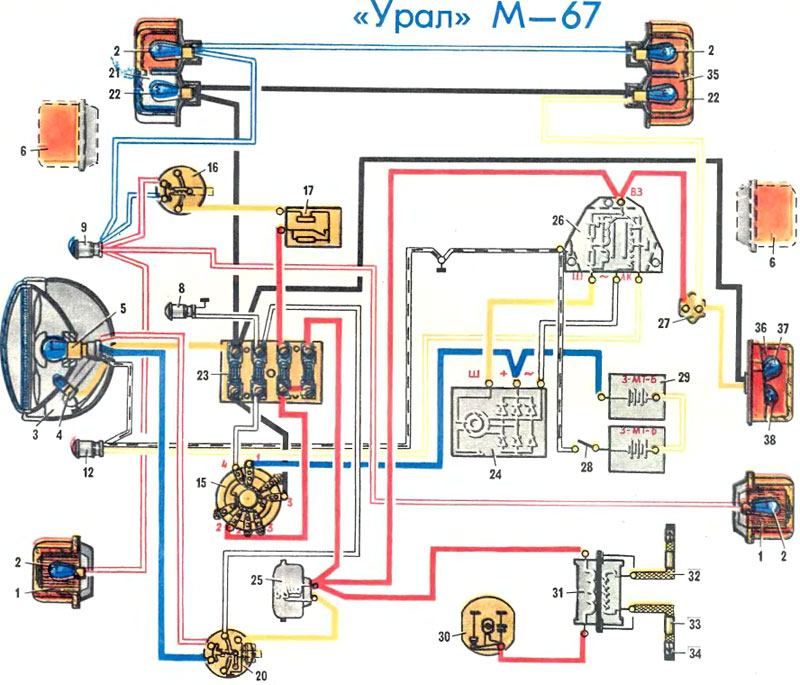

Рис. Схема электрооборудования мотоцикла Урал М-67

1 — фонарь левого указателя поворота 2 — лампа А12-21; 3 — фара;- 4 — лампа А12-4 габаритного и стояночного света; 5 — лампа А12-45-40 дальнего и ближнего света; 6 — фонарь правого указателя поворота (на мотоцикле с коляской не подключен): 7 — спидометр; 8 — лампа А12-1 освещения спидометра; 9 — фонарь контрольной лампы указателей поворота; 10 — фонарь контрольной лампы аварийного давления масла; 11 — фонарь контрольной лампы дальнего света; 12 — фонарь контрольной лампы генератора; 13 — фонарь контрольной лампы датчика нейтрали; 14 — панель приборов; 15 — центральный переключатель; 16 — переключатель указателей поворота; 17 - прерыватель указателей поворота; 18 — пробка контакта; 19 — датчик аварийного давления масла; 20 — переключатель света; 21 — передний фонарь коляски 22 — лампа А12-21 габаритного света и сигнала тормоза на коляске; 23 — блок предохранителей; 24 — генератор; 25 — сигнал; 26 — реле-регулятор: 27 — выключатель сигнала торможения, 28 — включатель.;29 — аккумуляторная батарея; 30 — прерыватель; 31 — катушка зажигания; 32 — провод высокого напряжения; 33 — наконечник свечи; 34 — свеча зажигания; 35 — задний фонарь коляски; 36 — фонарь мотоцикла; 37 — лампа А12 15 сигнала торможения; 38 — лампа А12-3 габаритного света освещения номерного знака

Условные обозначения цвета проводов

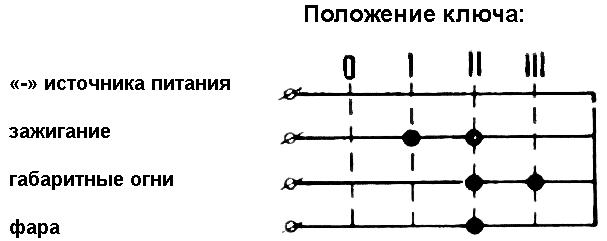

Рис. Схема соединения цепей в центральном переключателе
