Мотоцикл Восход

Новый дорожный мотоцикл



Мотоцикл Восход

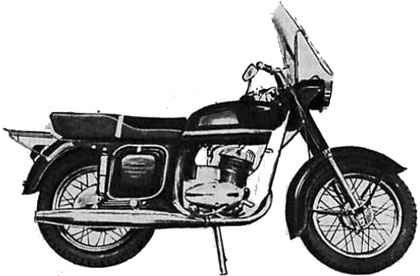

На дорогах появился новый дорожный мотоцикл класса 175 см3, названный «Восходом». Это еще одна модель в ряду «Ковровцев».

Чем же она отличается от хорошо знакомого нам К-175В?

Даже беглого взгляда достаточно, чтобы отметить более элегантную и солидную внешность. Однако приглядимся пристальней, «разложим все по полочкам».

Хорошо, что завод отказался от прежней формы бензобака, которая зрительно утяжеляла машину. Белая горизонтальная полоса у бака «Восхода» гармонически связана с хромированными глушителями и подчеркивает единство компоновки мотоцикла. Бак вмещает 14 литров.

Машина снабжена ветровым и грязевыми щитками, зеркалом обратного вида, багажником — тем, чего ждали многие мотолюбители.

Мотоцикл окрашен в черный цвет. Надо заметить, что эмали стали более стойкими к воздействию солнца и влаги. А если учесть, что технология окраски и хромирования изменилась в лучшую сторону, то станет ясным — при хорошем уходе мотоцикл долго сохранит свой свежий вид.

А что нового в технических данных?

Двигатель имеет мощность не менее 10 л. с. При этом любая его деталь взаимозаменяема с соответствующей деталью всех выпускавшихся ранее моделей.

Мощность увеличена благодаря уменьшению сопротивления во впускном тракте, изменению углов выхода в продувочных каналах цилиндра и повышению степени сжатия до 7,5—7,8.

Максимальная скорость мотоцикла — 90 км/час, и эту скорость он может держать продолжительное время.

Расход топлива при экономичном режиме движения (50—60 км/час по дороге с усовершенствованным покрытием) снижен по сравнению с «Ковровцем-175В» на 100 граммов на каждые 100 км пробега. Эксплуатационный расход топлива при правильно установленном опережении зажигания и отрегулированном карбюраторе в зависимости от скорости движения, состояния дороги и нагрузки на мотоцикл может достичь 4—5 литров на 100 км пути.

Испытания подтвердили надежность и долговечность деталей и узлов мотоцикла.

При правильном уходе за воздухофильтром заменять поршневые кольца нужно будет не ранее чем после 15—20 тысяч километров пробега. Замена поршня и цилиндра потребуется значительно позднее.
Проектируя новую модель, конструкторы большое внимание уделяли повышению плавности хода и добились определенных успехов.



Задний амортизатор: 1 — верхний стакан; 2 — пружина; 3 — шток амортизатора; 4 — сальник штока; 5—нижний стакан; 6 — корпус гидроамортизатора; 7 — клапан

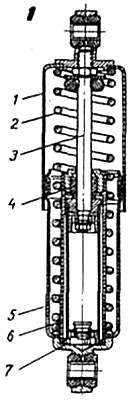

Рис. 1. Задний амортизатор: 1 — верхний стакан; 2 — пружина; 3 — шток амортизатора; 4 — сальник штока; 5—нижний стакан; 6 — корпус гидроамортизатора; 7 — клапан





Новый гидроамортизатор (рис. 1) задней подвески — двухстороннего действия с двухпоясным сальником. Он избавил заднюю подвеску от недостатков, свойственных «Ковровцу-175В». Направляющая втулка штока с более мощным центрирующим пояском разгружает резиновый сальник от радиальных нагрузок.



Направляющая втулка штока гидроамортизатора: а — модели Ковровец-175В; б — модели Восход

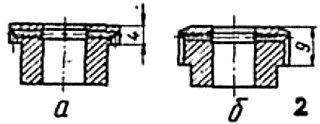

Рис. 2. Направляющая втулка штока гидроамортизатора: а — модели Ковровец-175В; б — модели Восход



Незначительное изменение конструкции внутренней трубы амортизатора (она имеет одно отверстие диаметром 0,8 мм вместо двух отверстий диаметром 1,2 и 1,8 мм у мотоцикла Ковровец-175В) и поршня амортизатора (два дополнительных паза на верхнем торце) создало гидравлический буфер при сжатии подвесок. Это увеличило плавность хода и в значительной степени уменьшило возможность срабатывания подвесок до полного сжатия, а следовательно, возникновения стуков.



Труба гидроамортизатора: а — модели Ковровец-175В; б — модели Восход

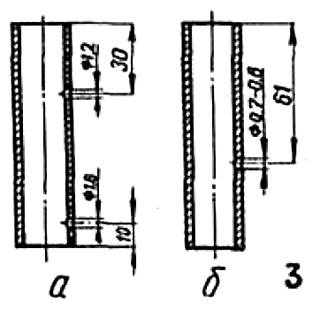

Рис. 3. Труба гидроамортизатора: а — модели Ковровец-175В; б — модели Восход



На рисунках 2, 3, 4, 5 показаны детали подвески мотоцикла Восход в сравнении с деталями подвески мотоцикла Ковровец-175В.



Поршень гидроамортизатора: а — модели Ковровец-175В; б — модели Восход

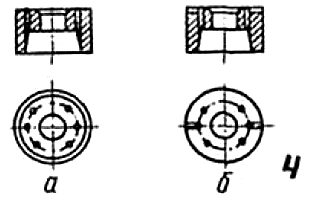

Рис. 4. Поршень гидроамортизатора: а — модели Ковровец-175В; б — модели Восход



Новый генератор Г-411 Орджоникидзевского завода автотракторного электрооборудования с катушкой Б-300, имеющей магнитно-замкнутую систему, значительно улучшает пуск двигателя при любых температурах. Напряжение сети освещения стало более стабильным, при изменении скорости движения освещенность дороги колеблется значительно меньше. На это часто сетовали владельцы всех предыдущих моделей.





Сальник штока: а — модели Ковровец-175В, б — модели Восход (стрелками обозначены маслосъемные кромки)

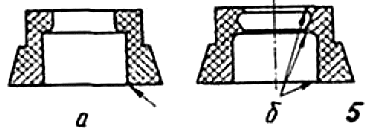

Рис. 5. Сальник штока: а — модели Ковровец-175В, б — модели Восход (стрелками обозначены маслосъемные кромки)



Генератор Г-411 имеет отдельную цепь для питания лампы (15 св. 6 в) сигнала торможения в заднем фонаре ФП-230 (см. схему электрооборудования на рис. 6).





Схема электрооборудования мотоцикла Восход

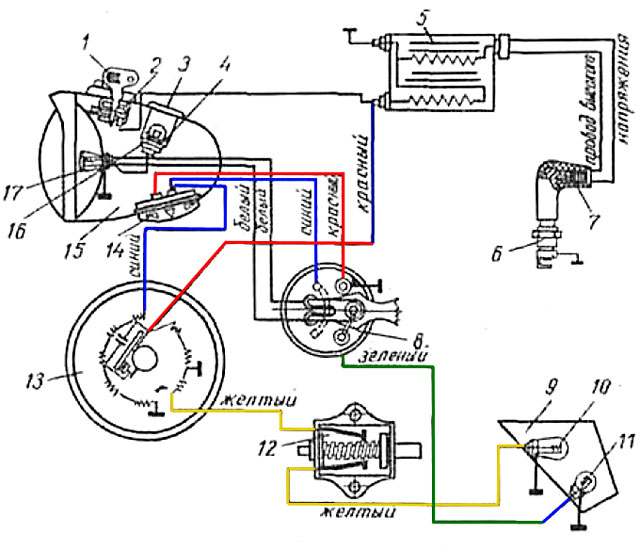

Рис. 6. Схема электрооборудования мотоцикла Восход: 1 — ключ зажигания; 2 — замок зажигания; 3 — спидометр СП-115; 4 — патрон лампы подсветки ФГ-116; 5 — катушка Б-300; 6 — свеча зажигания; 7 — сопротивление ДСН-10; 8 — переключатель света П-200; 9 — задний фонарь ФП-230; 10 — лампа А-3 15 св. 6В; 11 — лампа А-17 3 св. 6 В; 12 — включатель стоп-сигнала ВК-854; 13 — генератор Г-411; 14 — звуковой сигнал С-34; 15 — фара ФГ-138; 16 — лампа А-19 2 св. 6 В; 17 — лампа 32 X X 32 св. 6 В



Сигнал торможения, включаемый при нажатии на педаль ножного тормоза включателем, расположенным в правом инструментальном ящике, освобождает водителя от подачи сигнала руками, тем самым облегчает управление мотоциклом, повышает безопасность движения.

В наконечник провода высокого напряжения для подавления радиопомех встроено сопротивление.
Возросшие скорости движения мотоцикла увеличили напряжения в его узлах. Потребовалось усилить раму. Учитывая это, конструкторы сделали передний подкос и верхнюю балку рамы из трубы 34 х 2,5, вместо 32 х 2,5 мм, а на нижней траверсе передней вилки усилили ребра жесткости.



Седло мотоцикла в поднятом положении: 1 — упор; 2 — фильтрующий элемент воздухофильтра; 3 — защелка; 4 — передний кронштейн: 5 — насос; 6 — задний кронштейн

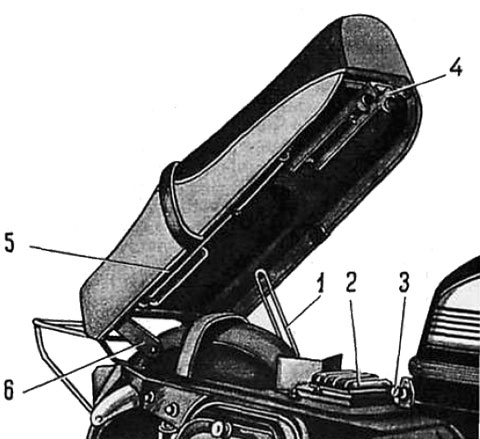

Рис. 7. Седло мотоцикла в поднятом положении: 1 — упор; 2 — фильтрующий элемент воздухофильтра; 3 — защелка; 4 — передний кронштейн: 5 — насос; 6 — задний кронштейн



Все, кто будет ездить на «Восходе», по достоинству оценят его седло. Оно удобнее старого, а конструкция его облегчает обслуживание машины. Для удобства ухода за фильтрующим элементом воздухофильтра изменены каркас седла и его установка на мотоцикле (рис. 7). Задняя часть крепится шарнирно на двух кронштейнах. Чтобы поднять седло, достаточно утопить защелку 3, нажимая влево на ее головку, расположенную с правой стороны мотоцикла; при этом венцы защелки выйдут из пазов переднего кронштейна 4 седла. В этом положении оно удерживается упором 1. Подняв седло, можно снять для очистки и промывки фильтрующий элемент 2; так же вынимают насос 5.

В. СОЛОВЬЕВ, инженер
