Совместимость мотоцикла Восход 2 и Восход 2М

С "Два М" на "Два"



Когда полтора года назад ковровский завод имени В. А. Дегтярева начал выпускать мотоцикл «Восход—2М» («За рулем», 1978, № 1), многие владельцы «восходов» прежних моделей проявили живой интерес к замене узлов своих машин на более совершенные. Письма с вопросами по взаимозаменяемости двигателя, электрооборудования, передней вилки стали приходить и в редакцию журнала «За рулем» и на завод — изготовитель мотоциклов. Подавляющее их большинство касалось «Восхода—2».

Двигатель мотоцикла «Восход—2М» можно смонтировать на все прежние модели нашего завода, произведя, однако, определенные замены и переделки в электрооборудовании (об этом чуть позже). Что касается «Восхода—2», выпущенного после апреля 1976 года (с этого времени их уже оснащали электронной системой зажигания), то для него замена двигателя вообще не влечет за собой каких либо дополнительных работ.

Для установки двигателя «Восход—2М» на «Восход—2», изготовленный до апреля 1976 года, надо заменить прежний высоковольтный трансформатор Б300 новым Б300Б и установить дополнительно коммутатор КЭТ-1 или КЭТ-1А. Поместить новый коммутатор нужно в один из инструментальных ящиков, обеспечив надежный контакт посадочных мест с «массой» мотоцикла. Сделать это просто. Зачищаете от краски места крепления коммутатора в ящике и ящика к раме машины. Для подключения прибора к системе электрооборудования соединяете: клемму «Д» коммутатора — с клеммой «Д» генератора, клемму «К» коммутатора — с не подключенной на «массу» клеммой высоковольтного трансформатора, клемму «Г» коммутатора — с клеммой «3» генератора, клемму «Д» генератора — с клеммой «Ч» центрального переключателя.

Если приобретенный для замены двигатель «Восход—2М» оснащен карбюратором К—62В без системы обогатителя (воздушного корректора), то ставшие ненужными трос его привода и манетку на руле можно снять. То же относится и к оставшемуся от прежнего мотора приводу декомпрессора, поскольку последнего нет на двигателе «Восход—2М» с электронным зажиганием и карбюратором К—62В.

Цилиндр и его головка от «Восхода—2М» взаимозаменяемы с аналогичными деталями мотоциклов «Восход» и «Ковровец» всех моделей класса 175 см3. Что касается картера двигателя «Восход—2М», то он может быть установлен без каких-либо переделок на мотоциклы «Восход—2».

После замены головки цилиндра новой, как и после установки двигателя «Восход—2М», следует пользоваться смесью бензина АИ-93 или А-76 с моторными маслами М-6ВЬ М-8В1, М-ЮВ1 или с авиационными МС-20, МК-22, МС-20С, рекомендованными инструкцией по эксплуатации. При этом декомпрессор не устанавливают.

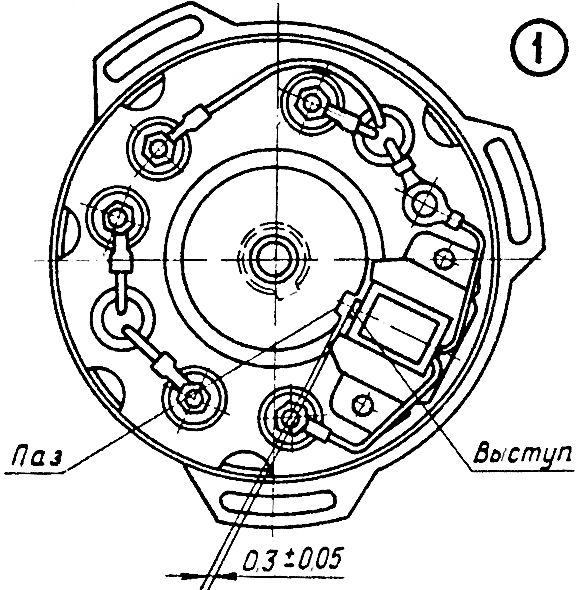

Рис. 1. Установка опережения зажигания.

Рис. 1. Установка опережения зажигания.



Электрооборудование. Многие интересуются возможностью переоборудовать машину приборами электронной системы зажигания без замены двигателя. Такая переделка возможна. Для этого на «Восходе—2» нужно вместо генератора Г421 смонтировать Г427. Следует иметь в виду, что для закрепления ротора генератора Г427 требуется болт с резьбой М7 X 1 длиной 85 мм, то есть на 10 мм длиннее. После установки на мотоцикл приборов электронной системы полагается отрегулировать опережение зажигания — оно составляет по поршню 2,5—3 мм до ВМТ. Моменту искрообразования соответствует совпадение паза ротора датчика, имеющегося на генераторе Г427, с выступом на каркасе катушки датчика (рис. 1), при этом зазор между сердечником катушки и магнитом датчика нужно установить в пределах 0,3 ± 0,05 мм. Для этого сначала ослабьте винты, крепящие статор датчика в пазах крышки, установите требуемый зазор, после чего затяните винты крепления.

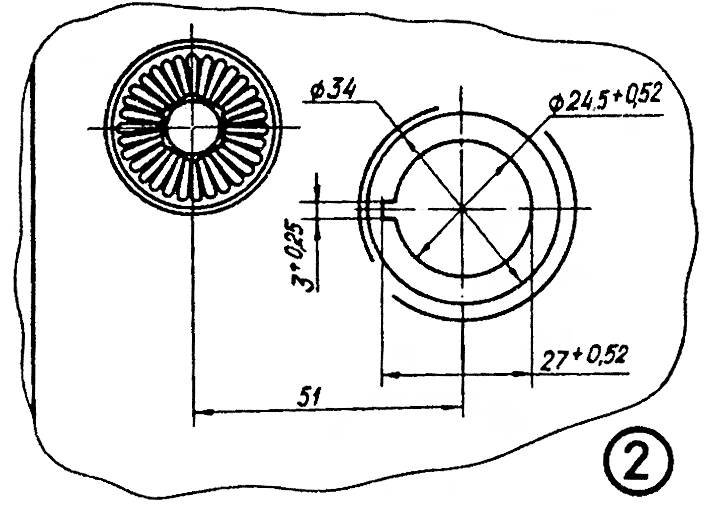

Рис. 2. Переделка корпуса фары.

Рис. 2. Переделка корпуса фары.



Несколько сложнее установка двигателя «Восход—2М» или приборов электронной системы зажигания на мотоциклы «Восход» и «Ковровец». Там, помимо перечисленных выше работ, придется смонтировать центральный переключатель (его заводской номер 124005490201), для чего сделать в корпусе фары с левой стороны отверстие диаметром 27 мм (рис. 2) для закрепления в нем центрального переключателя. Можно также заменить фару ФГ-138 на ФГ-133, а в левом кожухе переднего амортизатора просверлить отверстия (рис. 3) для доступа к переключателю.

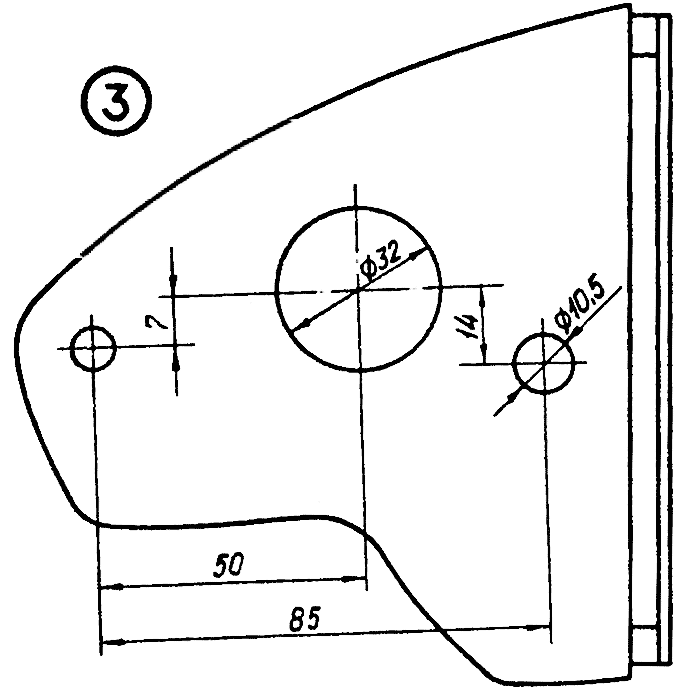

Рис. 3. Дополнительные отверстия в левом кожухе фары.

Рис. 3. Дополнительные отверстия в левом кожухе фары.



Схема подсоединения к центральному переключателю элементов электрооборудования приведена на рис. 4. Если ваш мотоцикл не снабжен указателями поворота, катушка генератора Г427, работающая на их цепь, останется незагруженной.

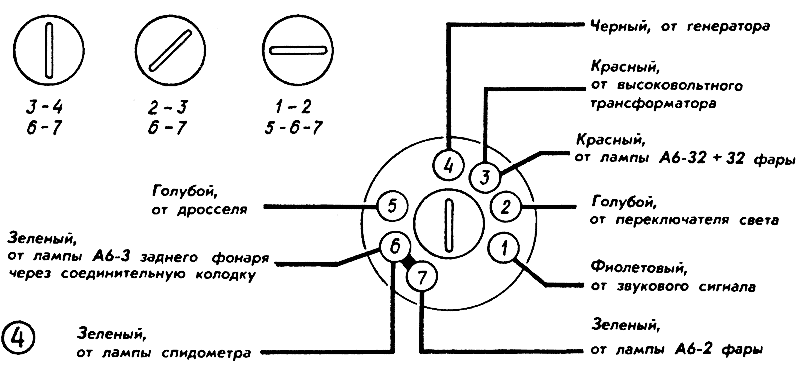

Рис. 4. Схема подключения проводов к клеммам центрального переключателя; слева — соединение в нем клемм в зависимости от положения ключа

Рис. 4. Схема подключения проводов к клеммам центрального переключателя; слева — соединение в нем клемм в зависимости от положения ключа.



Передняя вилка от «Восхода—2М» может быть использована на всех прежних мотоциклах «Восход» и «Ковровец». Для установки новой вилки необходимы следующие детали и узлы: основание тормозных колодок (заводской номер 128000890401), ось переднего колеса (128000802201), передний грязевой щиток (125000690001), трос выжима сцепления (125001990301), трос переднего тормоза (124001990211).

Разумеется, здесь освещены не все вопросы по взаимозаменяемости. Мы остановились на случаях, встречающихся чаще всего и интересующих, как показывает почта, значительную часть владельцев «восходов» и «ковровцев».



Л. ХУДЯКОВ, В. ТИМАКОВ, инженеры
г. Ковров
