Мотоцикл Восход 2 с электронным зажиганием

Бесконтактная система зажигания.

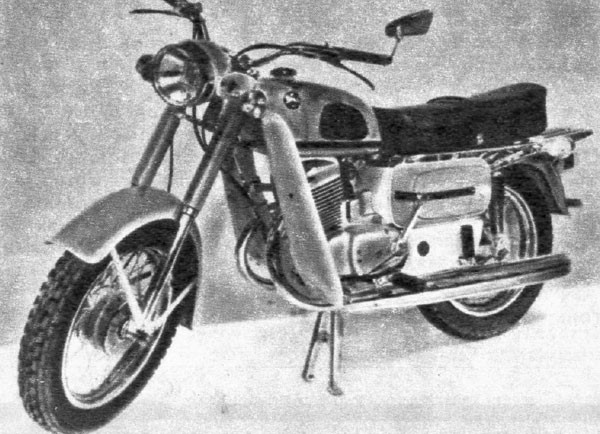

Первый год десятой пятилетки мото-циклостроители завода имени Дегтярева ознаменовали освоением в производстве модернизированной модели дорожного мотоцикла «Восход—2». На первый взгляд, это такая же машина, что выпускалась прежде. На самом же деле, в отличие от своих предшественников «ковровцев» и «восходов» она имеет принципиально новые технические решения, качественно влияющие на эксплуатационные и ходовые характеристики.

Прежде всего, это электронная бесконтактная система зажигания и генератор переменного тока типа Г427. Электронная система зажигания обеспечивает легкий пуск и бесперебойное искрооб-разование на всех режимах работы двигателя. Большим достоинством ее является пригодность для установки на все ранее выпущенные двигатели «ковровцев» и «восходов». Для этого достаточно приобрести генератор Г427, высоковольтный трансформатор Б-300Б и коммутатор КЭТ-1. Разместить их удобнее всего в правом инструментальном ящике.

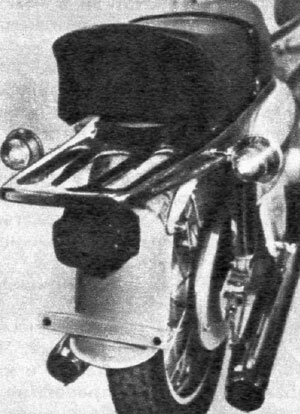

Модернизированный «Восход—2» внешне можно отличить от предшественника по круглым фонарям указателей поворота (раньше они были прямоугольные), заднему фонарю и глушителям измененной формы.

Владельцы нового «Восхода—2» найдут и еще ряд новшеств. Так, в головке шатуна коленчатого вала вместо традиционной втулки установлен игольчатый подшипник 464805Д, который увеличил долговечность узла в полтора раза, повысил надежность двигателя.

В соответствии с последними требованиями ГОСТа о снижении шума, производимого работающим мотоциклом, на модернизированном «Восходе—2» применен новый глушитель выпуска. Он отличается от прежних не только формой, но и внутренним устройством. Так называемую резонансную трубку у него можно вынимать и прочищать (обжигать) по мере накопления нагара. Этот глушитель имеет такие же присоединительные размеры, как прежние, поэтому его можно использовать на всех ков-ровских мотоциклах.

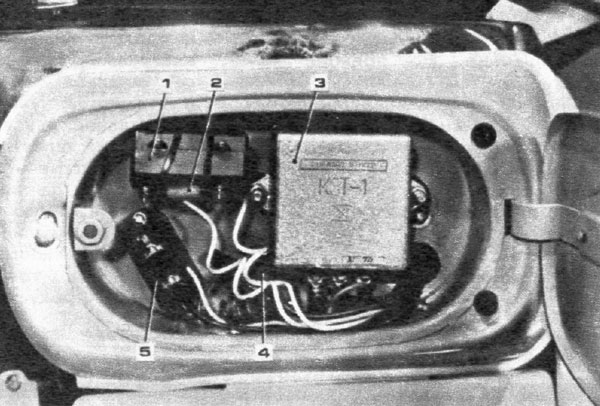

В правом инструментальном ящине расположены реле 1 указателей поворота с конденсатором 2, коммутатор 3 электронного зажигания, включатель 4 стоп-сигнала и дроссель 5.

Новые приборы световой сигнализации — задний фонарь ФП-246 и указатели поворота — отличаются от предыдущих не только внешне, но и лучшими светотехническими характеристиками.

Центральная подставка благодаря запирающей пружине теперь надежно фиксируется в закрытом состоянии, а резиновый буфер исключает металлический стук при езде по любым дорогам.

В двигателе применены ведущие диски сцепления более совершенной конструкции, повысившие коэффициент запаса сцепления с 1,25 (как было прежде) до 1,47. Изменение дисков не нарушило взаимозаменяемости, вследствие чего их можно использовать на всех ков-ровских моделях класса 175 см3.

Коробка передач не претерпела изменений, если не считать повышения прочности зубьев — их модуль увеличен с 1,75 до 2 мм. Это значит, что при использовании новых шестерен в старых коробках их можно менять только попарно: одновременно ведущую и ведомую.

Чтобы повысить надежность механизма переключения передач, валик переключения ныне снабжен очень долговечной трехвитковой возвратной пружиной. Такой валик можно использовать на всех ранее выпускавшихся двигателях «Ковро-вец» и «Восход».

Завод продолжает модернизацию мотоцикла. Ряд усовершенствованных узлов и деталей планируется внедрить и в этом году. О них мы еще расскажем.

Г. МАРИНИН, заместитель главного конструктора по мотоциклостроению

г. Ковров

1977N04P6
