Центральная подножка CZ 472.6

[redgren]

Народ у кого чизет скинте плиз фото централбной подножки...
У меня нет пружинок на центральной подножке, явские поставить не получаются, приходиться проволкой прикручивать, а ... Я просто не уверен что туда вобще явские подойдут, там наверное своя немного другая система.

Скиньте плиз фото буду очень благодарен!!!!!

[C_ Joker]

вот как то так!!!!

[redgren]

Огромное спасибо!!!!
Завтра буду разбираться... Вот чего то у меня не хватает там....
А пружинка самая обычная явская или немного другая ???

[Dimka]

Чисто ради интереса спрошу.
Вот в Яве у подножки с одной стороны торчит выступ за который собственно ее и раскладываешь. А тут как ногой добраться к ней?

[C_ Joker]

нет, пружина не явская, эта пружина должна работать на разжатие, а на яве на сжатие!!!на счет того за что зацепиться, так там с левой стороны ножки есть отверстие, в него, по идее, должен какой то зецеп вставляться, но у меня его нет!!!Кстати, как поставишь подножку, отпишись пожалуйста, хватает ее длины, чтоб мот устойчиво на ней стоял??

[redgren]

На яве тоже на разжатие пуржинка работает...
Могу скинуть фото....
У меня нет крючка вот на этой штуке... Я до этого куда только ее только не пытался зацепить, на подножке там вроде понятно было, а на моте нифига.... Есле ты о центральной тут я не очень понял, то да хватает отлично стоит... Есть еще боковая вот она коротковата... Выступ там есть, это уже отдельные случаи его отсутствие, в моем случаи нет пружинок...


[C_ Joker]

эх где ты раньше был)) только на днях снимал ножку и можно было все пофотать)) ладн, на днях сделаю более подробные фотки!!

[Лях]

Чисто ради интереса спрошу.
Вот в Яве у подножки с одной стороны торчит выступ за который собственно ее и раскладываешь. А тут как ногой добраться к ней?

Виступ, скоріше всього , спиляний!

[C_ Joker]

Апну ка я тему!Как оказалось эта система,что я привел выше фото,с более ранних моделей ЧЗ, на 472.5 и 6 немного другая система, поэтому вопрос к чезетоводам 472.5 и 6- не могли бы вы сделать фото того,как все таки устроенна эта система, и в частности как устанавливается вот эта деталь- cs620324.vk.me/v620324420/5bba/LjU8Z6G4xFs.jpg ,а то моей воспаленной фантазии что то не хватает:(

[Chezara]

Если смотреть на твое фото 261112.jpg то слева (по твоему фото) а по ходу движения на правой втулке рамы(куда входит ось крепления центральной подножки) должен быть штифт длинной около 1 см, за который левым ухом цепляется вот та самая деталь.
на днях сделаю фото как оно должно быть на самом деле по заводу (точно так же, как и в каталоге)

твоя штука под номером 19 цепляется одним отв. за штифт о котором я говорил, вторым отв. за пружину под №17. пружина в свою очередь цепляется за отлив в районе нижнего "кольца" центральной подставки.

[Chezara]

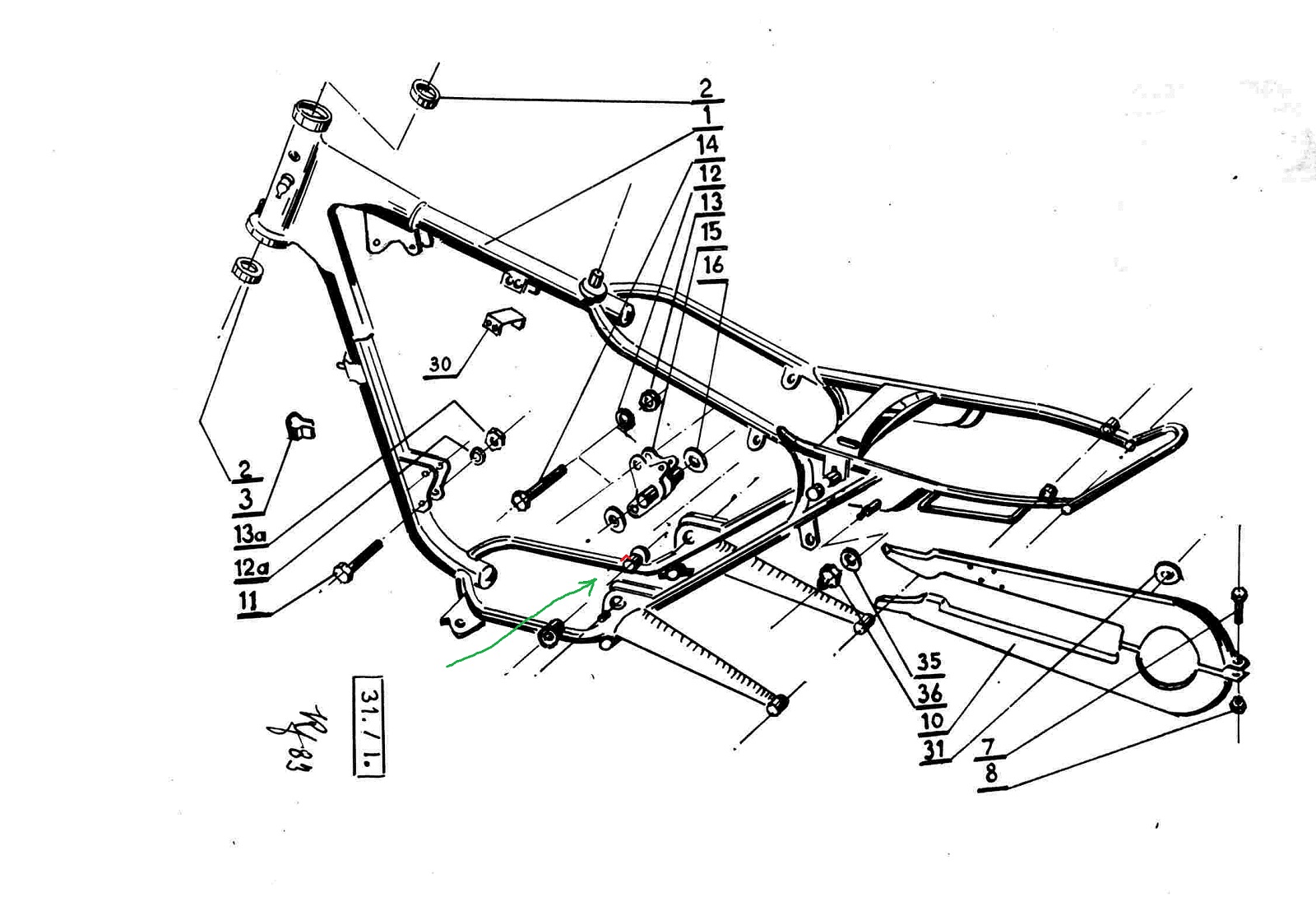

этот самый штифт должен быть на раме (отмечен красным)

[C_ Joker]

Ооо спасибо:) осталось теперь такую шутку извоять
