Установка АКБ на Восход 3М

Сообщение XedoX »

Из-за недостаточной мощности генератора, решил установить на свой мот АКБ.
Батарею взял от скутера на 4Ач, которая отлично стала в левый бардачок), а схему для зарядки повторил с экспортых Минсков.
Приемущество схемы в возмжности настройки зарядного тока и отключение зарядки при достижении на клемах АКБ 14В.
Сегодня пойду устанавливать - о результатах отпишусь чуть позже)

Соствеено само ЗУ:

Отлично влезло в корпус какого-то ВАЗовского реле РС514:
Извиняюсь за качество фото - проблемы с фокусировкой комуникатора(((
Загробная жизнь начинается после 200 км/ч
lectoroff
ex-analogg
Сообщения: 520
Зарегистрирован: 03 апр 2012, 22:56
Мотоцикл: « ⒿⓐⓌⓐ ❻❸❽ » ₁₉₈₇
Откуда: Днепропетровская обл.
Благодарил (а): 49 раз
Поблагодарили: 8 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение lectoroff »

Интересная тема! Я тоже на Минск себе думаю такое сделать.
ʁɔvʎнdǝвǝdǝu dиw - ɐwʎ ɔ vǝmоɔ dиw
Аватара пользователя
XedoX
уважаемый
Сообщения: 517
Зарегистрирован: 28 янв 2012, 22:34
Мотоцикл: GS500E, Восход 3М, Рига-22
Откуда: Київ
Благодарил (а): 0
Поблагодарили: 30 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение XedoX »

Установил давно, вот решил отписатся)
Свет стал напорядок лучше - даже не ожидал что стандартная СССР лампочка м.б. такой яркой))) Жаль нечем было фотки сделать :shothead:

А на днях влупил ксенон :sotona: - в закрытом гараже видно как днем;)
На улице пока не испытывал, погода ваще ни к черту(

В общем рекомендую, минимум затрат, зато на дороге хоть че-нить видно :super:
Загробная жизнь начинается после 200 км/ч
Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 15 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 »

XedoX а можешь плиз... написать название и маркировку деталей ЗУ.oleksa дал мне ссылку Олдовскую я так понимаю ЗУ подключаеться также как там.Но я склоняюсь к твоей конструкции,она компактней.детали закажу привезут с радиорынка.а ну и схему нарисуй пожалуйста самого ЗУ.
Аватара пользователя
XedoX
уважаемый
Сообщения: 517
Зарегистрирован: 28 янв 2012, 22:34
Мотоцикл: GS500E, Восход 3М, Рига-22
Откуда: Київ
Благодарил (а): 0
Поблагодарили: 30 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение XedoX »

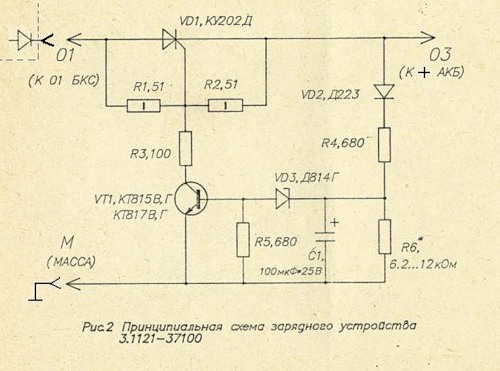

Схема стандартная от Минского, все элементы подписаны)
