Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 31 окт 2012, 23:12

Xedox вопрос по ЗУ ? а куда присоединить ключ зажигания? у тебя как подключен.

Аватара пользователя
XedoX
уважаемый
Сообщения: 513
Зарегистрирован: 28 янв 2012, 22:34
Мотоцикл: GS500E, Восход 3М, Рига-22
Откуда: Київ
Благодарил (а): 0
Поблагодарили: 29 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение XedoX » 01 ноя 2012, 01:05

у меня по "хитрому":
ключ одновременно выкорачивает датчик и через реле отключает + от батареи;
в включенном состоянии датчик в норм положении и включается реле которое подает + на потребители)
понял не? =)
Загробная жизнь начинается после 200 км/ч

Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 01 ноя 2012, 01:24

Вкурил. :smoke: :lol: на выходных буду делать.

Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 03 ноя 2012, 13:12

Сегодня вот тоже сделал ЗУ к восходу ,осталось подлючить . :)
Вложения
Последний раз редактировалось Андрей 96 04 ноя 2012, 12:04, всего редактировалось 2 раза.

Аватара пользователя
XedoX
уважаемый
Сообщения: 513
Зарегистрирован: 28 янв 2012, 22:34
Мотоцикл: GS500E, Восход 3М, Рига-22
Откуда: Київ
Благодарил (а): 0
Поблагодарили: 29 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение XedoX » 03 ноя 2012, 16:14

Акуратно получилось :super:
Перед установкой неплохо бы проверить - работает или не, а то всякое бывает :shothead:
Подай на вход больше 14В и посмотри чтобы на выходе было 14В :100:
Загробная жизнь начинается после 200 км/ч

Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 05 ноя 2012, 07:27

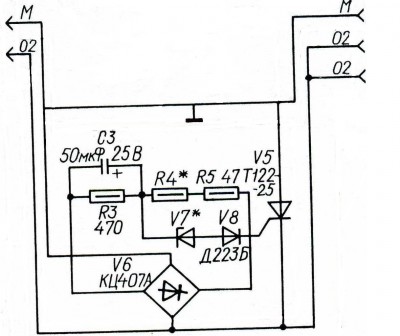

Делая себе ЗУ вот нашел еще один самый простой вариант переделки,может кому понадобиться.Установка АКБ на Восход.

Николай KS
ньюб
Сообщения: 5
Зарегистрирован: 16 янв 2013, 22:24
Мотоцикл: Pannonia T5, МИНСК 3.112
Откуда: Украина,Харьковская область.
Благодарил (а): 0
Поблагодарили: 0
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Николай KS » 16 янв 2013, 22:31

Кто-то может изготовить такое зарядное устройство под заказ за деньги?буду очень благодарен!!!!

Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 17 янв 2013, 13:03

Хмм.сделать так то не сложно! :D Сложнее с отправкой на Украину,почты рядом нету. :sotona:на детали потратил рублей 150,дорога до Москвы,время и беготня по радиорынкам встают в копеечку. :lol:

Николай KS
ньюб
Сообщения: 5
Зарегистрирован: 16 янв 2013, 22:24
Мотоцикл: Pannonia T5, МИНСК 3.112
Откуда: Украина,Харьковская область.
Благодарил (а): 0
Поблагодарили: 0
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Николай KS » 17 янв 2013, 19:19

а какие детали нужны?с какой електроники?с Украины никого нету?

Аватара пользователя
Андрей 96
Старая гвардия
Сообщения: 1276
Зарегистрирован: 07 дек 2011, 14:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Откуда: Россия Московская Обл.
Благодарил (а): 18 раз
Поблагодарили: 14 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Андрей 96 » 18 янв 2013, 13:55

Николай! заполни профиль свой полнастью где, от куда ты.форум видь UA.земляков найдешь. :super: :100: Названия деталей написаны на схеме.З.У.где применяються незнаю?это прошлый век. :lol: сейчас НаноТехнологии.

Николай KS
ньюб
Сообщения: 5
Зарегистрирован: 16 янв 2013, 22:24
Мотоцикл: Pannonia T5, МИНСК 3.112
Откуда: Украина,Харьковская область.
Благодарил (а): 0
Поблагодарили: 0
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение Николай KS » 13 мар 2013, 00:15

кто может сделать релюшку под заказ!!!!КУПЛЮ!

Все остальные переговоры на эту тему в ЛС или в соответствующие разделы. Н.

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 15 июн 2013, 19:03

Люди скажите есть разница если поставить катушку зажигания 6 вольт на 12 вольтовый ген ведь напряжение на катушку и там и там одинаковое 150 вольт? И по поводу бкс есть ли разница для зажигания бкс 262 или бкс 252 один 12 другой 6 вольт
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
А.Б.М
рокер
Сообщения: 479
Зарегистрирован: 08 апр 2012, 08:58
Мотоцикл: kawasaki er-500
Откуда: Днепропетровская обл.
Благодарил (а): 10 раз
Поблагодарили: 10 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение А.Б.М » 15 июн 2013, 20:09

Для этой зажигалки нету 6 или 12в катушек, будут работать все, минск, мопед или восход. Для бкс-ов тоже разницы нет, на зажигании все будут работать одинаково.
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 16 июн 2013, 08:51

разница есть только для питающей стороны если поставить 6 вольтовую на 12 будет срезать до 6 вольт?
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
А.Б.М
рокер
Сообщения: 479
Зарегистрирован: 08 апр 2012, 08:58
Мотоцикл: kawasaki er-500
Откуда: Днепропетровская обл.
Благодарил (а): 10 раз
Поблагодарили: 10 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение А.Б.М » 16 июн 2013, 09:18

Именно, но скорее всего бкс на 6в при питании в 12в быстро скончается, слишком много придется на себя брать тиристору.
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 16 июн 2013, 09:26

У меня стоит бкс252 это 6 вольтовый пробывал в домашних условияхподавать на него с блока питания от 6 до 16 выходит так-же от 6 до 16 без изменений только постоянка
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
А.Б.М
рокер
Сообщения: 479
Зарегистрирован: 08 апр 2012, 08:58
Мотоцикл: kawasaki er-500
Откуда: Днепропетровская обл.
Благодарил (а): 10 раз
Поблагодарили: 10 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение А.Б.М » 16 июн 2013, 09:31

Постоянку он регулировать не будет, не удивительно что у тебя получились такие результаты. Генератор выдает переменку а бкс гасит одну волну (положительную или отрицательную, не помню)
У меня на планете тоже стоит мопедовский бкс на зажигалке, а напряжение в борт сети стабилизирует самодельный стабилизатор.
Последний раз редактировалось А.Б.М 16 июн 2013, 09:33, всего редактировалось 1 раз.
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 16 июн 2013, 09:32

я подавал переменку а смотрел уже по выходу постоянку
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 16 июн 2013, 09:36

если можно схему стабилизатора или на словах
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
А.Б.М
рокер
Сообщения: 479
Зарегистрирован: 08 апр 2012, 08:58
Мотоцикл: kawasaki er-500
Откуда: Днепропетровская обл.
Благодарил (а): 10 раз
Поблагодарили: 10 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение А.Б.М » 16 июн 2013, 09:36

gricenko_andrey писал(а):я подавал переменку а смотрел уже по выходу постоянку
Могу сказать вот что, когда делал самодельный стабилизатор тоже хотел проверить его от блока чтобы отрегулировать напряжение, нифига путевого с этого не вышло, он просто не работал. Когда установил на мот заработал без проблем, подобрал резистор чтобы он срезал напряжение на 14в и все гуд, вот уже пол года катаюсь.

Схема стабилизатора стандартная, такая как у бкс-ов, просто собрана на современных компонентах и надежней чем оригинал.
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 16 июн 2013, 09:43

выложи схему с названиями компонентов
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
А.Б.М
рокер
Сообщения: 479
Зарегистрирован: 08 апр 2012, 08:58
Мотоцикл: kawasaki er-500
Откуда: Днепропетровская обл.
Благодарил (а): 10 раз
Поблагодарили: 10 раз
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение А.Б.М » 16 июн 2013, 10:08

Схема как я и сказал стандартная. Диодный мост собран с диодов 1N4007, вместо Д223Б тоже 1N4007. Конденсатор 47мкФ 50в. Стабилитрон тоже современный одноватный, на сколько вольт смотри в литературе. Резисторы тоже помойму брал 1Вт. Тиристор остался родной, так как оказался рабочим.

Собрано все на радиаторе, довольно таки компактно:
Вложения
За это сообщение автора А.Б.М поблагодарил:
gricenko_andrey
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара

Аватара пользователя
old_school
мелко рокер
Сообщения: 30
Зарегистрирован: 06 июн 2013, 07:39
Мотоцикл: ИЖ-П 1965г/в, ИЖ-П2 1969г/в
Откуда: Днепродзержинск, Днепропетровская обл.
Благодарил (а): 1 раз
Поблагодарили: 2 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение old_school » 16 июн 2013, 17:42

зачем изобретать велосипед если есть готовые решения: http://scooter-remont.com/?p=3128 (это не реклама, а просто пример) и габариты не большие и ремонтопригодность и цена вопроса 40 грн. себе поставил - горя не знаю )))

Аватара пользователя
gricenko_andrey
мож че и выростит
Сообщения: 102
Зарегистрирован: 03 сен 2012, 21:36
Мотоцикл: иж планета 56
Откуда: Харьков
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение gricenko_andrey » 17 июн 2013, 11:18

old_school писал(а):зачем изобретать велосипед если есть готовые решения: http://scooter-remont.com/?p=3128 (это не реклама, а просто пример) и габариты не большие и ремонтопригодность и цена вопроса 40 грн. себе поставил - горя не знаю )))
Вопрос как мне поставить такой на восходовский ген там нет катушки довозбуждения гена :scout:
Все великие дела начинаются не со "слов я смогу, я сделаю" , а со слов" ну хер с ним давай попробуем"!

Аватара пользователя
old_school
мелко рокер
Сообщения: 30
Зарегистрирован: 06 июн 2013, 07:39
Мотоцикл: ИЖ-П 1965г/в, ИЖ-П2 1969г/в
Откуда: Днепродзержинск, Днепропетровская обл.
Благодарил (а): 1 раз
Поблагодарили: 2 раза
Контактная информация:

Re: Установка АКБ на Восход 3М

Сообщение old_school » 17 июн 2013, 14:30

на выходе из коммутатора берешь 4 вывода: О2 и М заводишь на клеммы В и С выпрямителя-регулятора напряжения см картинку: Изображение и от клемм выпрямителя-регулятора напряжения: А на плюс аккумулятора и на выключатели световых приборов, Д на минус аккумулятора и на массу; клеммы К - катушка и Д - двигатель стоп коммутатора на штатные места.
вот и вся арифметика
Последний раз редактировалось old_school 17 июн 2013, 18:46, всего редактировалось 1 раз.
За это сообщение автора old_school поблагодарил:
gricenko_andrey

Ответить

Вернуться в «Отечественная техника»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей
