Boost Bottle или резонатор впуска

Аватар користувача
Никòла
los Relajados
Повідомлень: 3188
З нами з: 07 серпня 2009, 10:19
Мотоцикл: 350-638-1-03
Звідки: Днепропетровск
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Boost Bottle или резонатор впуска

Повідомлення Никòла »

Давно слышал об этом элементе тюнинга для 2Т.
На РД 350 и двухтактных снегоходах/гидроциклах вроде шел в стоке.
Весьма популярен у скутеристов. На И-бее масса предложени в т.ч. от Малосси и Вайт Бразерс.
Основной состав девайса,- цилиндр, шланг, штуцер. При минимальной мороке видимый результат. Вроде.
В общем,- загорелся себе установить на Яву.
Кто-то сталкивался на практике? Отзывы? Ньюансы?

Вот описание принципа работы
Статья из "Мото" по установке на скутер с проверкой на стенде.
Прирост мощности и сглаживание провалов при наборе оборотов все же есть!
И еще тематический сайт.
oleksa
Старая гвардия
Повідомлень: 2119
З нами з: 26 жовтня 2010, 17:06
Мотоцикл: Yamaha TW-200, Иж-56, Карпаты-2
Звідки: Киевская обл. г.Украинка
Дякував (ла): 0
Подякували: 2 рази
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення oleksa »

Boost Bottle на Яве.
http://www.moto.com.ua/forum.php?id=1039817

Как по мне это бред. Самовнушение великая штука.
Чисто элемент "пацанского" тюнинга для малокубатурной техники.
Лучше потратить деньги на хороший заводской карбюратор с эконостатом, ускорителем.
lectoroff
ex-analogg
Повідомлень: 520
З нами з: 03 квітня 2012, 19:56
Мотоцикл: « ⒿⓐⓌⓐ ❻❸❽ » ₁₉₈₇
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення lectoroff »

oleksa писав:Boost Bottle на Яве.
http://www.moto.com.ua/forum.php?id=1039817

Как по мне это бред. Самовнушение великая штука.
Чисто элемент "пацанского" тюнинга для малокубатурной техники.
Лучше потратить деньги на хороший заводской карбюратор с эконостатом, ускорителем.
Тогда и резонатор выпуска бред?! :shock:
ʁɔvʎнdǝвǝdǝu dиw - ɐwʎ ɔ vǝmоɔ dиw
oleksa
Старая гвардия
Повідомлень: 2119
З нами з: 26 жовтня 2010, 17:06
Мотоцикл: Yamaha TW-200, Иж-56, Карпаты-2
Звідки: Киевская обл. г.Украинка
Дякував (ла): 0
Подякували: 2 рази
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення oleksa »

analogg писав:
oleksa писав:Boost Bottle на Яве.
http://www.moto.com.ua/forum.php?id=1039817

Как по мне это бред. Самовнушение великая штука.
Чисто элемент "пацанского" тюнинга для малокубатурной техники.
Лучше потратить деньги на хороший заводской карбюратор с эконостатом, ускорителем.
Тогда и резонатор выпуска бред?! :shock:
:gazenvagen: О чем сейчас идет речь?

Например :
На форсированном заводском мопеде Suzuki address v tune очень хороший выпуск, лепестковый клапан, электронный обогатитель в карбюраторе, карбюратор микуни, воздушный фильтр с "буфером".
Почему такую фишку не ставят с завода Ямаха, Хонда, Кавасаки и т.д. ?
На какие мотоциклы такое вообще ставят ?
Я нашел информацию только по скутерам.



Зображення

Прирост просто ошеломляет.
Востаннє редагувалось 05 вересня 2012, 12:24 користувачем oleksa, всього редагувалось 1 раз.
Аватар користувача
Никòла
los Relajados
Повідомлень: 3188
З нами з: 07 серпня 2009, 10:19
Мотоцикл: 350-638-1-03
Звідки: Днепропетровск
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Никòла »

На особый прирост мощности я и не рассчитываю. Более интересно сглаживание провалов и динамика.
Еще нюанс,- тестировали скутер. Если на каждые 4 лошадки да добавить по 0,3 л.с. прироста, то при максимальной мощности в 26 л.с. это уже интересно.
Ага, и еще, покупать кит за 40 баков не собираюсь,- отечественные заводские мастера делают качественно и недорого. :)
oleksa
Старая гвардия
Повідомлень: 2119
З нами з: 26 жовтня 2010, 17:06
Мотоцикл: Yamaha TW-200, Иж-56, Карпаты-2
Звідки: Киевская обл. г.Украинка
Дякував (ла): 0
Подякували: 2 рази
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення oleksa »

Буфер - не правильно написал ..Хоть убей не помню как называется.

Такое есть везде. Между фильтрующим элементом и карбюратором пустой резервуар для воздуха. Что бы при резком открытии дроссельной заслонки двигатель (карбюратор) не задыхался.
Такое решение присутствует почти везде.

Например в фильтре мокика Карпаты (белая пустотелая штука) :

Зображення
lectoroff
ex-analogg
Повідомлень: 520
З нами з: 03 квітня 2012, 19:56
Мотоцикл: « ⒿⓐⓌⓐ ❻❸❽ » ₁₉₈₇
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення lectoroff »

oleksa писав:Почему такую фишку не ставят с завода Ямаха, Хонда, Кавасаки и т.д. ?
На какие мотоциклы такое вообще ставят ?
Почему не ставят, на Yamaha RD 350 стоит, как уже написали выше.
ʁɔvʎнdǝвǝdǝu dиw - ɐwʎ ɔ vǝmоɔ dиw
oleksa
Старая гвардия
Повідомлень: 2119
З нами з: 26 жовтня 2010, 17:06
Мотоцикл: Yamaha TW-200, Иж-56, Карпаты-2
Звідки: Киевская обл. г.Украинка
Дякував (ла): 0
Подякували: 2 рази
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення oleksa »

По сути дела RD 350 это аналог Явы, только с раздельной смазкой.
Двухтактный двигатель, 350кубиков.

Нашел инструкцию, но там очень кратко описано. Пока что ясно что там по карбюратору на цилиндр, а так же 2 лепестковых клапана. Нужно еще полистать инструкции.
Мне кажется что в стоке там стоит трубка которая просто соединяет патрубки между собой.

Зображення
Roman 13
рокер
Повідомлень: 384
З нами з: 29 липня 2012, 16:47
Мотоцикл: ІЖ ЮПІТЕР-5
Звідки: біля Трускавця
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Roman 13 »

Полюбому позитивний ефект резонатор дає,але є кілька моментів які треба враховувати,скутера є одноциліндровими,тобто 1 карб,1 патрубок і 1 циліндр,1 резонатор,а yamaha rd 350 має вроді два карба,кожен баняк має окреме живлення,а ява чи іж має 1 карб на два баняка,і чи не зведе на ніц ефект від резонатора,адже процеси які відбуваються в патрубках коли 1 карб на два баняка відрізняються від однобанякових.
Аватар користувача
Никòла
los Relajados
Повідомлень: 3188
З нами з: 07 серпня 2009, 10:19
Мотоцикл: 350-638-1-03
Звідки: Днепропетровск
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Никòла »

Roman 13 писав:процеси які відбуваються в патрубках коли 1 карб на два баняка відрізняються від однобанякових.
Тоже волнует этот вопрос.
Два аргумента "за":
- карб хоть и один на два цилиндра, но подача смеси в каждый цилиндр идет попеременно. В один смесь идет, другое окно закрыто поршнем.
- на двух карбюраторном двигателе одна емкость резонатора, общая на два карба, с двумя впускными штуцерами.
Зображення

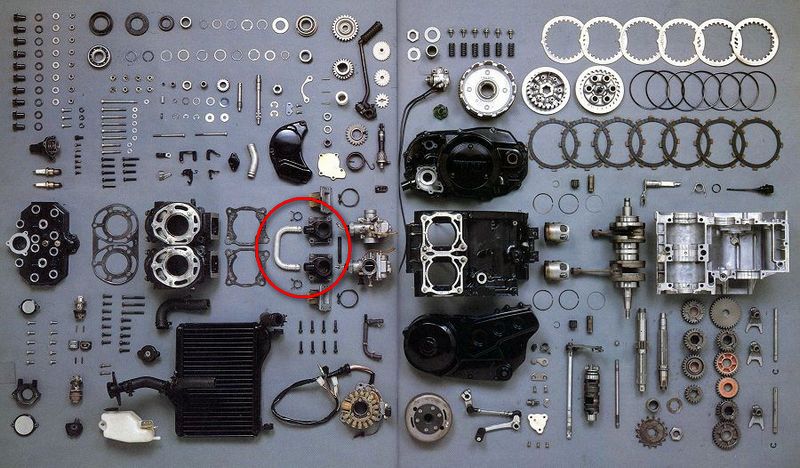

Нашел широко известное фото ,- судя по всему в стоке на РД 350 резонатора не было. Хотя там было минимум две генерации...
Или не так так понял. :oops:
Вкладення
Roman 13
рокер
Повідомлень: 384
З нами з: 29 липня 2012, 16:47
Мотоцикл: ІЖ ЮПІТЕР-5
Звідки: біля Трускавця
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Roman 13 »

на мою думку одна ємність на два карби нічого не дає,ефект той же самий щоб просто шлангом зєднати,а щоб був ефект від резонатора має бути 1 карб на один баняк.
Аватар користувача
Geser
Гесератор-модератор
Повідомлень: 2066
З нами з: 31 травня 2009, 08:06
Мотоцикл: Jawa 350 638 1988
Звідки: Волиця - Київ - Бориспіль
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Geser »

oleksa писав:Буфер - не правильно написал ..Хоть убей не помню как называется.

Такое есть везде. Между фильтрующим элементом и карбюратором пустой резервуар для воздуха. Что бы при резком открытии дроссельной заслонки двигатель (карбюратор) не задыхался.
Такое решение присутствует почти везде.
Ресивер
Аватар користувача
ja350wa
рокер
Повідомлень: 356
З нами з: 24 січня 2013, 13:26
Мотоцикл: JAWA 638, Honda TA650 01'
Звідки: Мостыще, Макаровский р-н
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення ja350wa »

я думаю, не стоит с этим заморачиваться, так как эффекта особого не даст.
Сколько байкера не пои, он всё равно в гараж смотрит.
Аватар користувача
Сірко
Старая гвардия
Повідомлень: 702
З нами з: 01 червня 2010, 20:28
Мотоцикл: Кастом, Крос, Ява 634
Звідки: Тернопіль/Київ
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Сірко »

було сказано, що об,єм резонатора має бути приблизно рівним об,єму двигуна. Але якщо в яві поперемінно карб подає бенз на циліндри, значить об,єм має бути близько 175 куб...

я думаю варто спробуватий такий резонатор поставити.
Продаю ФУОЗ Саруман, Оптодатчики, БСЗ, Тахометри світлодіодні
Бувають п'яні байкери, бувають старі байкери, але не буває п'яних старих байкерів
Аватар користувача
Jataw
Старая гвардия
Повідомлень: 1062
З нами з: 20 серпня 2011, 13:57
Мотоцикл: Jawa638
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Jataw »

Как с резонатором,делал кто?
Гражданская война будет!
valerazaz
тюнингрокер
Повідомлень: 1480
З нами з: 21 серпня 2012, 15:27
Мотоцикл: иж-ю3 стрит
Звідки: киев.обл
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення valerazaz »

у меня на ижах стоит
Аватар користувача
А.Б.М
рокер
Повідомлень: 479
З нами з: 08 квітня 2012, 05:58
Мотоцикл: kawasaki er-500
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення А.Б.М »

valerazaz писав:у меня на ижах стоит
Думаю многие ждут продолжения, эффект заметный есть?
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара
valerazaz
тюнингрокер
Повідомлень: 1480
З нами з: 21 серпня 2012, 15:27
Мотоцикл: иж-ю3 стрит
Звідки: киев.обл
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення valerazaz »

чего я начал ставить,самое 1 при первых испытания,уменьшает обратный выброс смеси ,при не правильной установке слил 1 раз 50гр бенза также пропало рознос дв при в. оборотах
ну и прибавка в мощности 5% при оборотах на какие настроен обычно низа,
вообщем тол есть.

думаю яве это не помешало ,так как впукной тракт короткий для низов
Аватар користувача
А.Б.М
рокер
Повідомлень: 479
З нами з: 08 квітня 2012, 05:58
Мотоцикл: kawasaki er-500
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення А.Б.М »

Это у тебя получается без ЛК?
Если вы сможете найти пути без каких-либо препятствий, он, вероятно, никуда не ведет.

Эрнесто Че Гевара
Аватар користувача
Jataw
Старая гвардия
Повідомлень: 1062
З нами з: 20 серпня 2011, 13:57
Мотоцикл: Jawa638
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Jataw »

valerazaz,можешь показать фото и как высчитывал объем резонатора?
Гражданская война будет!
valerazaz
тюнингрокер
Повідомлень: 1480
З нами з: 21 серпня 2012, 15:27
Мотоцикл: иж-ю3 стрит
Звідки: киев.обл
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення valerazaz »

да у меня без лк,делая я лк под 1 карб ,не понравилось низы не прибавило верха срезало ,а дыры в поршне не охота делать
так как у многих от прослабления он розваливается.

считал на глаз ,175 х3 вообщем на стрите - 400мл на 2- 600мл ,я особо не заморачивался ,настройка производится длиной шланга
под низы длиней под верха короче.

http://fotki.yandex.ru/users/supermiche ... 29/?page=0
Аватар користувача
Jataw
Старая гвардия
Повідомлень: 1062
З нами з: 20 серпня 2011, 13:57
Мотоцикл: Jawa638
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Jataw »

вобщем,я так понял,что эта штука обороты не срезает,а улучшает работу на определенных оборотах?Поправьте,если ошибаюсь...
Гражданская война будет!
valerazaz
тюнингрокер
Повідомлень: 1480
З нами з: 21 серпня 2012, 15:27
Мотоцикл: иж-ю3 стрит
Звідки: киев.обл
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення valerazaz »

НЕТ ОНА ОБОРОТЫ НЕ СРИЗАЕТ,и дает ефек в широком диапазоне ,но лутше под что настроено
сделать просто и всегда можно отключить

сразу скажу всего 5-10%,если карб богатит а вы об етом не знаете ,то после установки р.н мот должен ехать веселей
да и цпг мягче работает со слов кто ставил,да и я заметил ,но не ждите мега результата
мне с ними больше нравится чем без них.
skinonsan
рокер
Повідомлень: 226
З нами з: 04 грудня 2011, 16:21
Мотоцикл: Много
Звідки: Россия
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення skinonsan »

Вообще это оригинальная разработка YAMAHA -YIES ( Yamaha Indakshn Energy Systems)
Чтобы реально понять как работает эта система, необходимо покупать оригинальные киты для инсталяции в свою технику.
Система создает улучшенный впуск смеси при пере нагруженной работе мотора, выравнивая его характеристики в разных диапазонах работы. Без ЛК (или золотника или другого вида управлением впуска смеси в цилиндр на впуске) работать не будет. Все эти самоделкинские разработки ничего не стоят. Газовые аккумуляторы настраиваются под свою кубатуру мотоцикла на стендах.
Применяются на снегоходах и другой технике работающей в экстремальных режимах. Разработана уже давно, применяется на современной технике исключительно редко даже сейчас. Тогда разработка просто видимо тестировалась на мотоциклах своей марки типа РД 350. Я пробовал в начале 90-х проехать на Yamaha 125 cтакой установленной системой. Реально мотик едет на малых как мопед, но при резком откручивании газа задирается с 3 -4 передачи, жаль мало протестировал этот мотик, хозя боялся что убьюсь.
Можно посмотреть в Яндексе картинки, забив в поисковик Яндекса-
Yamaha Induction Energy Systems
или перевести по выскочившие ссылкам сайты.
Аватар користувача
Jataw
Старая гвардия
Повідомлень: 1062
З нами з: 20 серпня 2011, 13:57
Мотоцикл: Jawa638
Звідки: Днепропетровская обл.
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Boost Bottle или резонатор впуска

Повідомлення Jataw »

По моему лепесток и резонатор почти делают одно и то же-уменьшают обратный выброс смеси и улучшают наполнение камеры той же смесью.Только клапан срезает верха.
Вот человек пишет,что Без ЛК (или золотника или другого вида
управлением впуска смеси в
цилиндр на впуске) работать не
будет.
Собственно возникает вопрос...зачем ставить две,по роли, одинаковые системы,которые,по моему,не зависят друг от друга ?А отдельно резонатор работать,как система, не будет?Не состыковка получается...
Гражданская война будет!
Відповісти

Повернутись до “Двигатель”

Хто зараз онлайн

Користувачі, які зараз переглядають цей форум: Немає зареєстрованих користувачів
