Съемники и приспособы

Аватар користувача
ВалерчиК
мож че и выростит
Повідомлень: 142
З нами з: 29 січня 2010, 11:59
Мотоцикл: Jawa 350-638.Иж ю5
Звідки: Кировоград
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Съемники и приспособы

Повідомлення ВалерчиК »

Сегодня доделал на работе! Работаю токарем.
Вкладення
Земля, Земля, я морда, разрешите посадку!
Аватар користувача
kiselandrew
АВАТАР ААНГ
Повідомлень: 2860
З нами з: 25 травня 2009, 17:11
Мотоцикл: none
Звідки: Novgorod-Siverskiy, UA
Дякував (ла): 28 разів
Подякували: 28 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення kiselandrew »

Клево, а кактуса не жалко))?
https://www.strava.com/athletes/20928928
Аватар користувача
OlegHunter
рокер
Повідомлень: 471
З нами з: 25 вересня 2009, 13:25
Мотоцикл: JAWA-638, JAWA-250/559, ЧЗ-180/487, ИЖ-П/56, Альфа
Звідки: Киев
Дякував (ла): 3 рази
Подякували: 60 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення OlegHunter »

- Доделал/испытал приспособку для рихтовки ударенных/загнутых мото-ободов:
Зображення
...Более подробно: сама давилка(козья нога)-на штоке преса и две подкладки/опоры для средней(вогнутой) части самого обода:
Зображення :super:
За це повідомлення автора OlegHunter подякував:
Syava
Аватар користувача
KWAKA
Омаровод
Повідомлень: 2667
З нами з: 14 червня 2010, 21:55
Мотоцикл: BIG RED CANNON
Звідки: БЦ
Дякував (ла): 510 разів
Подякували: 378 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення KWAKA »

Озвучте прайс на рихтовочні роботи :super: :rules:
Аватар користувача
Человек
Рокер по кафе рейсер
Повідомлень: 2379
З нами з: 25 травня 2009, 09:49
Мотоцикл: Jawa-250, RF-400rt
Звідки: Київ
Дякував (ла): 7 разів
Подякували: 17 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Человек »

Олег, а дисковое колесо мотоцикла прокатать сможете ?
Аватар користувача
OlegHunter
рокер
Повідомлень: 471
З нами з: 25 вересня 2009, 13:25
Мотоцикл: JAWA-638, JAWA-250/559, ЧЗ-180/487, ИЖ-П/56, Альфа
Звідки: Киев
Дякував (ла): 3 рази
Подякували: 60 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення OlegHunter »

- Пока я САМ набираюсь опыта... :banghead: Давлю пока только знакомым(проще потом расчитываться за брак в работе).. :banghead2:
- Как видно на фото = можно выдавливать вмятины на краю обода, прокатка = требует другого оборудования - которым я не располагаю, пока.... :dedushka:
Аватар користувача
sid92
ньюб
Повідомлень: 19
З нами з: 07 грудня 2011, 20:01
Мотоцикл: ИЖ ПС,Pannonia T5
Звідки: Киев
Дякував (ла): 0
Подякували: 0
Контактна інформація:

Re: Съемники и приспособы

Повідомлення sid92 »

ВалерчиК писав:Сегодня доделал на работе! Работаю токарем.
Валерчик !сможежь изготовить мне сию срань: (сьемник магнето и звездочек)

Зображення

и сколько будет стоить?
или кто из Киева может помочь?
Денис 27
мелко рокер
Повідомлень: 34
З нами з: 30 серпня 2012, 13:51
Мотоцикл: Ява
Дякував (ла): 0
Подякували: 1 раз
Контактна інформація:

Re: зйомник картерів

Повідомлення Денис 27 »

Олег Романюк писав:Пока нет отдельной темы - продолжим здеся! Напомню: давно изготовил на своём токарном станочке ТВ-16 съёмничек для подшипников:
[ Изображение ]
- А вот дошли руки сделать ему родного братца, чтоб не таскаться на работу-с работы..: [ Изображение ] :100:
Ну и бардак на верхней фотке.
Аватар користувача
Никòла
los Relajados
Повідомлень: 3184
З нами з: 07 серпня 2009, 13:19
Мотоцикл: 350-638-1-03
Звідки: Днепропетровск
Дякував (ла): 392 рази
Подякували: 299 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Никòла »

Денис 27 писав: Ну и бардак на верхней фотке.
Это имеет какое-то отношение к теме???
Аватар користувача
OlegHunter
рокер
Повідомлень: 471
З нами з: 25 вересня 2009, 13:25
Мотоцикл: JAWA-638, JAWA-250/559, ЧЗ-180/487, ИЖ-П/56, Альфа
Звідки: Киев
Дякував (ла): 3 рази
Подякували: 60 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення OlegHunter »

- Наступил в тёмном гараже на кусок трубы Ф89мм, чуть не ..навернулся, но покрутив в руках - сообразил = куда можно применить! Внутренний диаметр трубы = наружному размеру якоря/ротора "Пенала" 638-го.. Дальше - дело техники, а именно: приварил по наружному краю шесть пробочек/гаек М8 - имеем подставку для распресовки. Разумеется - я давонул пресом, но усилие "на глаз" - не более 300кг, значит вполне достаточно будет обычного молотка!
Зображення
....Ну а дальнейшая перемотка, пропитка, сушка, вывод концов обмотки - требуют только аккуратности и терпения...... :100:
За це повідомлення автора OlegHunter подякував:
Syava
Аватар користувача
Андрей 96
Старая гвардия
Повідомлень: 1276
З нами з: 07 грудня 2011, 13:25
Мотоцикл: JAWA 350 640 2010г.в. JAWA 350 634-5-1979г.в. Восход 2 1975г.в.
Звідки: Россия Московская Обл.
Дякував (ла): 18 разів
Подякували: 15 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Андрей 96 »

Не давно,месяца полтора назад, ко мне как Явисту обратились за помощью одни знакомые.Нужно было помочь снять моторную звезду с КВ. Появилась у нас на поселке 4ка с Тайгером. :balalaika: Сидит говорят на шпонке очень крепко, согнули три клапанных отвертки, сломали двухпалый съемник.остаётся только болгарка. Я посмотрел снимать нечем. Иду к Отцу, и он на пальцах и веточкой на земле нарисовал съёмник 25лет. давности. Я его сделал за 30 минут.Нужен уголок на 25, 4 болтика на 8, 1 болт на 16 с двумя гайками и железо двойка. ещё болгарка.всё! Испытания съёмника прошли на ура! Звезда слетела с щелчком, долго обсуждали окружающие отсутствие шпонки. :lol: Зображення. Зображення. Зображення. Зображення. Зображення
Віталя
Старая гвардия
Повідомлень: 2373
З нами з: 21 травня 2011, 12:06
Мотоцикл: Honda
Звідки: Украина
Дякував (ла): 0
Подякували: 8 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Віталя »

Хм,довольно таки интересный съемник :100:
возьму себе на будущее,а то я снимал зубилом,только один зуб сломался :killhim:
Аватар користувача
OlegHunter
рокер
Повідомлень: 471
З нами з: 25 вересня 2009, 13:25
Мотоцикл: JAWA-638, JAWA-250/559, ЧЗ-180/487, ИЖ-П/56, Альфа
Звідки: Киев
Дякував (ла): 3 рази
Подякували: 60 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення OlegHunter »

- Прожитые годы и нАжитые болячки заставляют изощряться при необходимости поднять и удерживать тяжести: ЗображенняЗображення
- на фото: сборка ЧеЗетки, вернувшейся с прошлогоднего отпуска в полуразобраном (без обеих колёс) виде. В качестве лебёдки пришлось применить стяжной ремень.
...В этом сезоне установил червячную лебёдку + пару шкивков:ЗображенняЗображення.... :super:
Аватар користувача
РЕпа
Фанат
Повідомлень: 3374
З нами з: 31 серпня 2011, 20:48
Мотоцикл: клюшка Фишер краги Рибок, ЦЦМочки коньки,Ёфа шлем с решеткой Ифси,Истон налокотнички.
Звідки: Восток-непокорный!
Дякував (ла): 117 разів
Подякували: 424 рази
Контактна інформація:

Re: Съемники и приспособы

Повідомлення РЕпа »

Это очень хорошо когда есть балка или швелер за который можно зацепиться.
Помню собирал Ковровца , и первым делом мотор установил на раму, а центральной подножки на нем нет. Из приспособлений, были кирпич, доска и домкрат. На колеса его ставил. До сих пор с улыбкой вспоминаю. :smoke2:
http://s019.radikal.ru/i626/1510/bc/48f5b9f2b649.jpg
http://s018.radikal.ru/i513/1510/8d/91eb676dcd39.jpg
http://s020.radikal.ru/i707/1510/75/ea67036c1ee2.jpg
http://s017.radikal.ru/i418/1510/d6/fa5521d8a65d.jpg
Аватар користувача
міша
уважаемый
Повідомлень: 641
З нами з: 12 лютого 2012, 12:50
Мотоцикл: Ява 350/638
Звідки: Тернопільська обл. м.Чортків
Дякував (ла): 52 рази
Подякували: 38 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення міша »

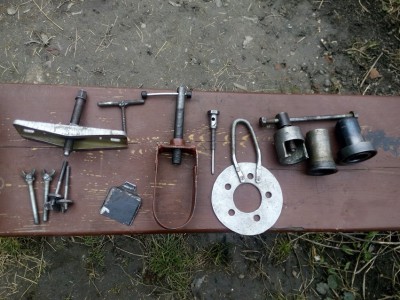

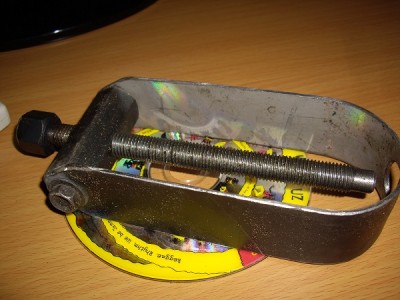

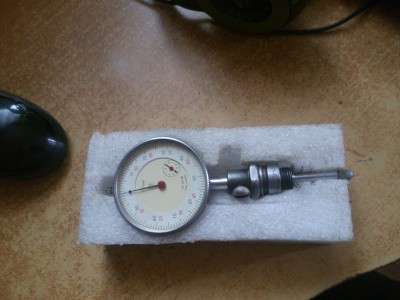

Оновлю темку. Зробив деякий інструмент для ремонту і настройки :
Вкладення
Аватар користувача
Geser
Гесератор-модератор
Повідомлень: 2066
З нами з: 31 травня 2009, 11:06
Мотоцикл: Jawa 350 638 1988
Звідки: Волиця - Київ - Бориспіль
Дякував (ла): 277 разів
Подякували: 178 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Geser »

Хтось пробував для знімання ротора використовувати установочний гвинт М6 + гвинт М8?
Аватар користувача
route 66
Старая гвардия
Повідомлень: 1220
З нами з: 14 серпня 2012, 09:27
Мотоцикл: Jawa 350/634-8
Звідки: Кременчуг
Дякував (ла): 464 рази
Подякували: 144 рази
Контактна інформація:

Re: Съемники и приспособы

Повідомлення route 66 »

Geser писав: 07 червня 2018, 14:31 Хтось пробував для знімання ротора використовувати установочний гвинт М6 + гвинт М8?
не знаю як на 638, на 634 знімав подібним способом, тіки не гвинт М6, а щось по типу зламаного свердла. Вже не памятаю
Аватар користувача
Geser
Гесератор-модератор
Повідомлень: 2066
З нами з: 31 травня 2009, 11:06
Мотоцикл: Jawa 350 638 1988
Звідки: Волиця - Київ - Бориспіль
Дякував (ла): 277 разів
Подякували: 178 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Geser »

Мене свердло підводило кілька разів
Аватар користувача
валико
Старая гвардия
Повідомлень: 1110
З нами з: 13 липня 2012, 21:49
Мотоцикл: MZ ETZ250
Звідки: Мерефа Харьковской обл.
Дякував (ла): 247 разів
Подякували: 128 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення валико »

360, 638 і MZ всі ротори знімав закручуючи болт в ротор - без проблем!
Ich fahre eine,ich repariert eine
Аватар користувача
JUK
Старая гвардия
Повідомлень: 1653
З нами з: 13 березня 2011, 11:45
Мотоцикл: JAWA 638
Дякував (ла): 66 разів
Подякували: 159 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення JUK »

валико писав: 07 червня 2018, 16:03 360, 638 і MZ всі ротори знімав закручуючи болт в ротор - без проблем!
Плюсую , в 12 вольтовий якiр вкручуєш довгий болт М8 - злiтає на ура .
Аватар користувача
Aleks1978
Старая гвардия
Повідомлень: 4162
З нами з: 15 вересня 2009, 20:56
Мотоцикл: 350/634
Звідки: Харківська область,Борівщіна
Дякував (ла): 392 рази
Подякували: 190 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Aleks1978 »

точно. болтом м8 знімаютьця якоря на явах на ура. та й на іжах таж сама система.
095 02 63 867юмс 093 584 54 82 (тг) і 063 624 72 60 лайф,(вайбер і телеграм) Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.
Аватар користувача
USS
Старая гвардия
Повідомлень: 1877
З нами з: 24 вересня 2013, 16:19
Мотоцикл: JAWA350-638-5. ИЖ-Ю-2
Звідки: Полтавская обл.
Дякував (ла): 33 рази
Подякували: 319 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення USS »

точно. болтом м8 знімаютьця якоря на явах на ура. та й на іжах таж сама система.
Якщо вал не жалко, бо потім при потребі хрена нормально відцентруєш при пошкодженому конусі. Недарма рідний зйомник має довге жало на 5мм, щоб упиратися у саме дно отвору під болт якоря.
_____Dirty Deeds Done Dirt Cheap_____
Аватар користувача
валико
Старая гвардия
Повідомлень: 1110
З нами з: 13 липня 2012, 21:49
Мотоцикл: MZ ETZ250
Звідки: Мерефа Харьковской обл.
Дякував (ла): 247 разів
Подякували: 128 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення валико »

USS писав: 08 червня 2018, 12:43
точно. болтом м8 знімаютьця якоря на явах на ура. та й на іжах таж сама система.
Якщо вал не жалко, бо потім при потребі хрена нормально відцентруєш при пошкодженому конусі. Недарма рідний зйомник має довге жало на 5мм, щоб упиратися у саме дно отвору під болт якоря.
Тоді вже роби уточнення, що рідний зйомник термооброблений, бо зараз обточать сирий , китайський болт болгаркою і те жало на кінчику стане грибком з усими витікаючими звідси наслідками.
До речі, якщо якір затянутий не до "всирачки", а по книжці з допомогою динамометричного ключа, то зніметься він звичайним болтом!
Ich fahre eine,ich repariert eine
Аватар користувача
Dr_Hammer
Старая гвардия
Повідомлень: 839
З нами з: 23 листопада 2011, 09:25
Мотоцикл: JAWA-350/638.7;)
Звідки: Волинська область, м.Луцьк
Дякував (ла): 125 разів
Подякували: 133 рази
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Dr_Hammer »

Недарма рідний зйомник має довге жало на 5мм, щоб упиратися у саме дно отвору під болт якоря.
Таки да, але його нівкого нема і робити западло)))
Але ще конус лівої цапфи, тоже може "збоїти", бо там давлять в кращому випадку гвинтом з шариком в торці, а він твердіший за цапфу.
бо потім при потребі хрена нормально відцентруєш при пошкодженому конусі
Чудово центрується на призмах! По моєму навіть точніше.
В центрах тільки середину правлю.
Jedem das Seine!
Аватар користувача
Александр77
Старая гвардия
Повідомлень: 1348
З нами з: 25 липня 2014, 09:57
Мотоцикл: jawa638, jawa559castom,spark sp200d26m,ЧЗ 350 кафе, BMW F650GS
Звідки: Котельва, Полтавская область
Дякував (ла): 205 разів
Подякували: 335 разів
Контактна інформація:

Re: Съемники и приспособы

Повідомлення Александр77 »

Ну якщо тема про зйомники, допоможіть - не можу зняти двух рядну зірочку з кв 634 го движка, давлю трилапим зйомником до всирачки (немов приварина) може хто знає якийсь спосіб?
