Двигатели мотоциклов ИЖ Планета / Юпитер - 3

Моторы новых ИЖей


Отвечая на многочисленные письма читателей, интересующихся более подробными сведениями о новых ижевских мотоциклах «Юпитер-З» и «Планета-3» («За рулем», 1970, N 4), работники Ижевского завода Л. КИСЕЛЕВ и Н. ЗАРОЖЕВСКИЙ рассказывают сегодня о двигателях этих машин и способах увеличения мощности прежних моделей.

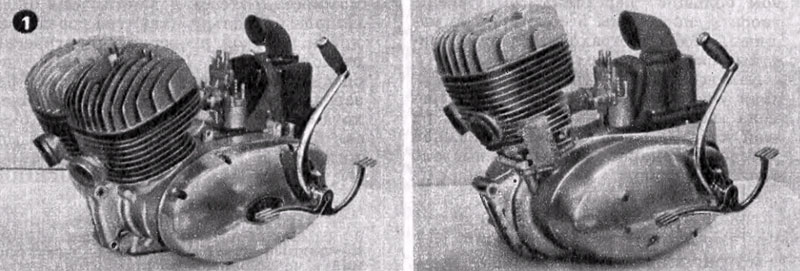

Рис. 1. Новые двигатели ИЖ

Рис. 1. Новые двигатели ИЖ: «Юпитер-3» (слева) и «Планета-3» (справа). На первый взгляд их можно отличить по измененной левой крышке картера (ИЖ-Планета 3) и «косому» расположению ребер на головке (ИЖ-Юпитер 3).



При конструировании новых, более мощных моторов для мотоциклов ИЖ Юпитер З и ИЖ Планета З мы стремились обеспечить максимально возможную взаимозаменяемость их узлов и деталей не только между собой, но и с прежними моделями. Поэтому за основу были взяты выпускавшиеся в последнее время двигатели ИЖ-П2, которые располагали возможностями форсировки. В результате больших конструкторских, исследовательских и технологических работ удалось создать силовые агрегаты «Юпитер-3» мощностью 25 л. с. при 5200—6000 об/мин и «Планета-3» мощностью 18 л. с. при 4600—5200 об/мин (рис. 1). Для этого пришлось изменить цилиндры с головками, впускные и выпускные тракты. Рассмотрим новшества подробнее.

Цилиндры

С целью улучшить наполнение цилиндров в обоих двигателях изменены проходные сечения окон и увеличены фазы газораспределения. Это хорошо видно на рис. 2. где представлены развертки цилиндров. В двигателе ИЖ-Юпитер 3 применена двухструйная схема продувки, а не четырехструйная. как было на ИЖ-Ю2.

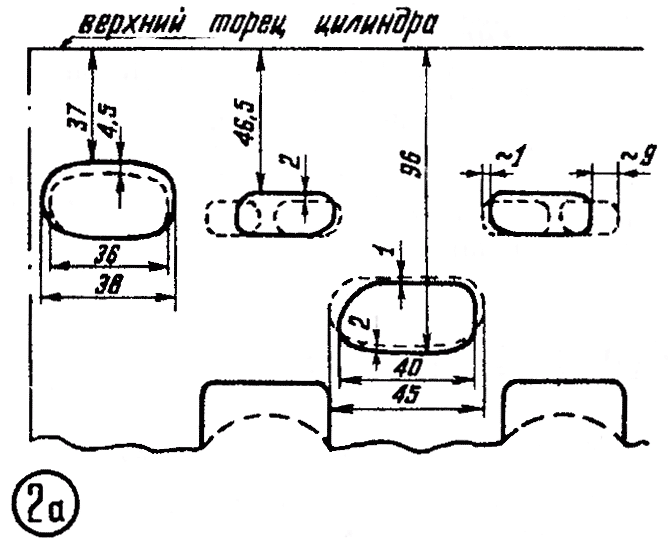

Рис. 2. Развертки цилиндров ИЖ Юпитер 3

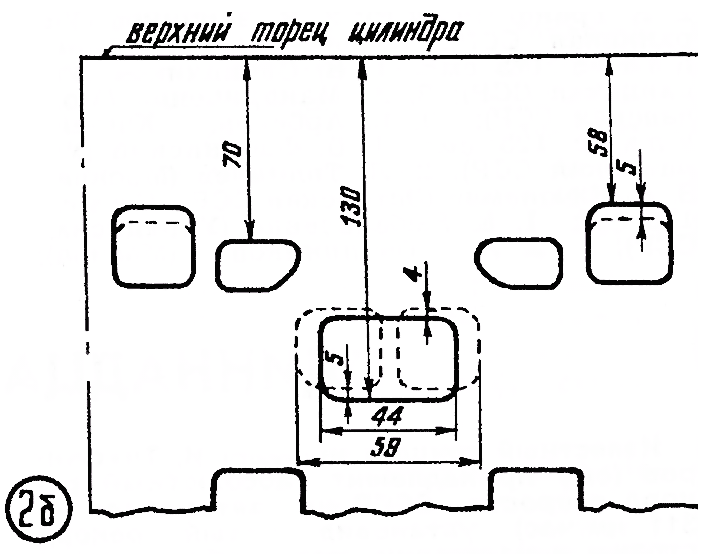

Рис. 2. Развертки цилиндров ИЖ Планета 3

Рис. 2. Развертки цилиндров: слева — ИЖ Юпитер 3, справа — ИЖ Планета 3. Пунктиром показаны окна двигателей ИЖ-Ю2 и ИЖ-П2 соответственно.



Тепловой режим двигателей прежних моделей, особенно ИЖ-Ю2, был довольно напряженным. Из-за этого при нарушении регулировок зажигания или карбюратора иногда возникала детонация, заклинивало поршень, темнели выпускные трубы. Чтобы уменьшить теплонапряжен-ность новых двигателей и исключить неприятные последствия, цилимдры и головки снабдили более развитыми ребрами, а на модели «Юпитер 3», кроме того, увеличили длину выпускного канала в цилиндре. Теперь отработавшие газы, попадая в выпускную трубу, имеют более низкую температуру.

Головки цилиндров

В обеих новых моделях камеры сгорания, находящиеся в головках, образованы двумя концентрическими сферами (рис. 3) с центральным .расположением свечи зажигания. Такая форма, несмотря на повышение степени сжатия (до 8,5—9 у ИЖ Юпитер З и до 8 у ИЖ Планета 3), обеспечивает нормальную работу двигателя на прежнем сорте бензина — А-72. Это. безусловно, очень выгодно владельцам машины.

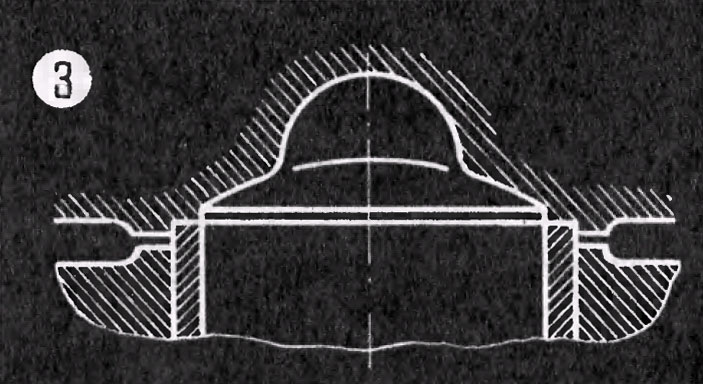

Рис. 3. Камера сгорания новых моторов ИЖ

Рис. 3. Камера сгорания новых моторов ИЖ.



Поршни

Изменение ширины выпускных окон в цилиндрах ИЖ-Юпитер 3 повлекло смещение фиксирующих штифтов для замков колец в канавках поршней на 3,5 мм в сторону бобышек етоошневого пальца (теперь угол между штифтами составляет 104°. а на ИЖ-Ю2 был 91°), а также уширение окон в юбке до 38 мм (было 26 мм). Поршень ИЖ-Юпитер 3 можно использовать на ИЖ-Ю2, но не наоборот.

Карбюратор

На обоих мотоциклах применен новый карбюратор К-36Д с диффузором диаметром 27 мм и главным жиклером пропускной способностью 260 смЗ/мин. Он представляет собой комбинацию деталей известных карбюраторов К-36И и К-З6Ж. От первого заимствован корпус, от второго — распылитель и игла дроссельной заслонки.

В связи с новыми размерами впускных окон цилиндров претерпели изменения И патрубки, соединяющие карбюратор с цилиндром.

Воздухоочиститель на ИЖ Юпитер З и ИЖ Планета З один и тот же с выходным отверстием диаметром 57 мм (раньше у обеих моделей было 47 мм).

На ИЖ-Юпитер 3 (в отличие от ИЖ Планета 3) введен дополнительный резиновый патрубок диаметром (в свету) 42 мм. С воздухоочистителем он соединен переходным фланцем. Так сделано потому, что при патрубке диаметром 57 мм у ИЖ-Юпитер 3 мощность Недостаточна.

У нового воздухоочистителя вместо двух защелок, крепивших поддон, применены четыре винта, улучшившие плотность соединения.

Коленчатый вал

В новых двигателях надежнее. Если у ИЖ-Ю2 палец кривошипа приваривался к щекам, то теперь он запрессовывается с большим натягом Диаметр пальца уменьшен до 20 мм, а роль внутреннего кольца роликоподшипника на нижней головке шатуна выполняет распорная втулка. Сепаратор этого подшипника на обоих двигателях изготовляется из легкого и прочного алюминиевого сплава, а не из латуни, как прежде. Все это заметно повысило долговечность шатунного подшипника.

Картер

.Для улучшения внешнего вида левой и правой крышкам картера ИЖ-Планета 3 придана новая форма, более согласующаяся с общими очертаниями мотоцикла. Это к тому же позволило в це лях унификации применить двуплечую педаль переключения от ИЖ-Ю2 и ИЖ-Юпитер 3. От него взят и внутренний барабан сцепления. Наружный барабан теперь вращается на подшипнике, а не на втулке, как раньше. Для удобства проверки и регулировки зажигания в правой крышке картера сделано окно.

Глушители внешне остались прежними. Только для уменьшения сопротивления отработавшим газам отверстия в наконечнике немного увеличены.

Свечи зажигания, применяемые в новых двигателях, — А7, 5 УС. В период обкатки их можно заменять свечами А-11У.

Благодаря всем этим изменениям удалось не только поднять мощность двигателей, но и улучшить другие характеристики мотоциклов.

Так, за 15 секунд ИЖ-Юпитер 3 с коляской достигает скорости 75 км/час, а без коляски — 100 км/час. У ИЖ-Ю2 эти скорости соответственно 65 и 87 км/'час. ИЖ-Планета 3 за 15 секунд разгоняется до 95 км/ч ас, ИЖ-П2 — до 83 км/час.

Расход топлива на 100 км пути при движении со скоростью 50 км/час составляет: у ИЖ-Юпитер 3 — 3,5 л, у ИЖ-Юпитер 3 с коляской — 5,5 л, у ИЖ-Планета 3 — 3,4 л.

Конечно, владельцев ижевских мотоциклов прежних выпусков интересует вопрос, как поднять мощность их машин. Некоторые рекомендации уже были опубликованы в журнале «За рулем» (1966, № 1 ; 1970, № 1).

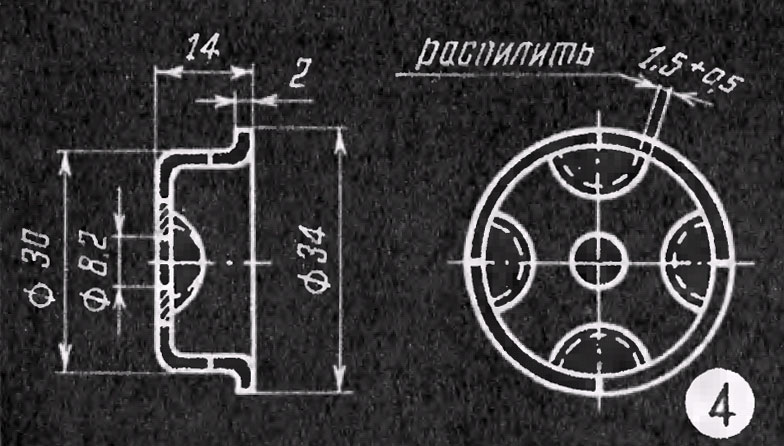

Рис. 4. Переделка наконечника в хвостовике глушителя

Рис. 4. Переделка наконечника в хвостовике глушителя. Пунктиром показаны контуры имеющихся отверстий.



Что касается достижения параметров ИЖ-Юпитер 3 и ИЖ-Планета 3, то очевидно, что для этого надо заменить все те детали, которые подвергались изменениям. На ИЖ-Ю2 и ИЖ-П2 надо поставить новые цилиндр, головку, поршень, впускной патрубок, карбюратор, выпускные трубы, наконечники в хвостовиках глушителей. Кстати, наконечник в хвостовике глушителя прежних моделей можно переделать, как показано на рис. 4.

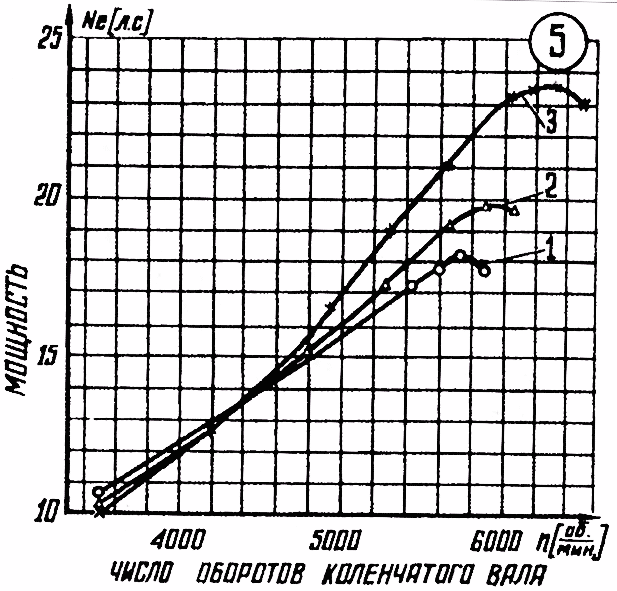

Рис. 5. График мощностной характеристики двигателей

Рис. 5. График мощностной характеристики двигателей:
1 — ИЖ Юпитер 2:
2 — ИЖ Юпитер 2 с цилиндром, головкой и поршнем от ИЖ Юпитер 3;
3 — ИЖ Юпитер 2 с цилиндром. головкой, поршнем, патрубком карбюратора, карбюратором и наконечником глушителя от ИЖ Юпитер 3.





Замена лишь некоторых деталей позволит частично увеличить мощность. Это видно на графике (рис. 5), где приведены мощностные характеристики моторов ИЖ-Ю2.

Несколько меньшая по сравнению с ИЖ Юпитер 3 мощность переделанного двигателя ИЖ-Ю2 объясняется различием в сечениях продувочных каналов, расположенных в картере.
