ЯВА 360 - 350. Кременчуг.

[KSV]

Сегодня сделал курки, до меня на левом держателе рассверлили отверстие с 5 на 6 мм, пришлось и на правом сверлить, далее в самом курке (в обеих) рассверлил отверстияе с 7 на 8 мм, вырезал с медной трубки втулки и забил в курки, купил болты под внутренний шестигранник М6 на 40 мм, в надежде дорезать резьбу до состояния зажал и не болтаются и курки не зажимает в держателях, резьбу на болтах отрезал оставив минимум для гайки, оказалось что с одной тонкой шайбой зажимается идеально и резьбу дорезать не надо!







В родные отверстия прикрутил зеркала (с какого-то скутера, теперь ява с переди выглядит как скутер!), После того как зажал зеркала перестали работать курки, ослабляю зеркала - курки работают, но зеркала болтаются! Надо делать втулки!

И сделал "хитрый" болт чтоб прикручивать жестянку защиты цепи и правую крышку вторым болтом.



В картер вкрутил шпильку, на нее накручиваю длинную гайку М6, прижимая защиту, и уже к этой гайке прикручиваю правую крышку (с длиной гайки малость не угадал и пришлось подлаживать три шайбы чтоб крышка спереди не оттопыривалась (со временем переделаю)).

Ну и играясь (нажимая курки), вырвал барашку с троса переднего тормоза! надо покупать новый "правильной" длины трос (этот новый, но так как сам трос очень длинный - пришлось укоротить и теперь ничего не могу сделать!).

[KSV]

Мучаю дальше и себя и яву, на рынке троса переднего тормоза под старушку не нашел, один разборщик пообещал привезти на следующую субботу б/у за 100 грн, вроде чех. Я не дождался и с прута 8 мм отрезал необходимый кусок, просверлил отверстие 2,5 мм с одной стороны, а на встречу 8мм, завел трос и заплавил полуавтоматом (напомню - делаю барашек в курок, паял, зажимал болтиком - не держит, теперь заварил).
Сварил кронштейны под повороты, сами повороты передние оригинал, задние - какой-то китай.





И в теории, с механической частью сборки мотоцикла закончил, даже мелкие косяки выплывающие попутно - и те поустранял.
Делаю схему, две схемы с 634, распечатал, подрисовал и подклеил с учетом местных факторов (типа реле поворотов с москвича).



Далее перехожу к механической части электрической части (как не абсурдно звучит), самое первое - устанавливаю все под крышки, пытаясь все предусмотреть и впихнуть компактно.
Под правую крышку установил коммутатор и лягушку (кто барахолку в вайбере мониторит, тот знает мои приключения в покупке):



Под левую - все остальное, выпрямитель, реле-регулятор и релюшка на лампу разряда акуума, и оставил место под акуум, надеюсь влезет.



Ну а дальше самое веселье - гена! Вывел среднюю точку с обмоток (на явах выведена, на ижах нет)



Все как можно глубже посадил ранее, сегодня максимально близко к якорю посадил бабочку, и вырезал кусок от гены под опто датчик, далее сделал кронштейн под датчик, все получилось отлично!!!







А вот теперь самый кайф - крышка не закрылась!!! Мешает датчик!!! Что-б закрылась ген надо развернуть почти на 180 градусов, должен стоять вот так:



В таком положении и провода прикручиваются правильно и провода щеток не зажимает. По незнанию изначально его не верно установил и под такое положение подгонял, а теперь все надо переделывать - надо срезать еще одно крепежное ухо, малость убрать корпуса гены со стороны перегородки и надо придумать как зафиксировать ген (ухо одно останется!) примерно в этом раене:



И когда все сделаю - еще не факт что крышка не упрется в корпус держателя щеток!!!

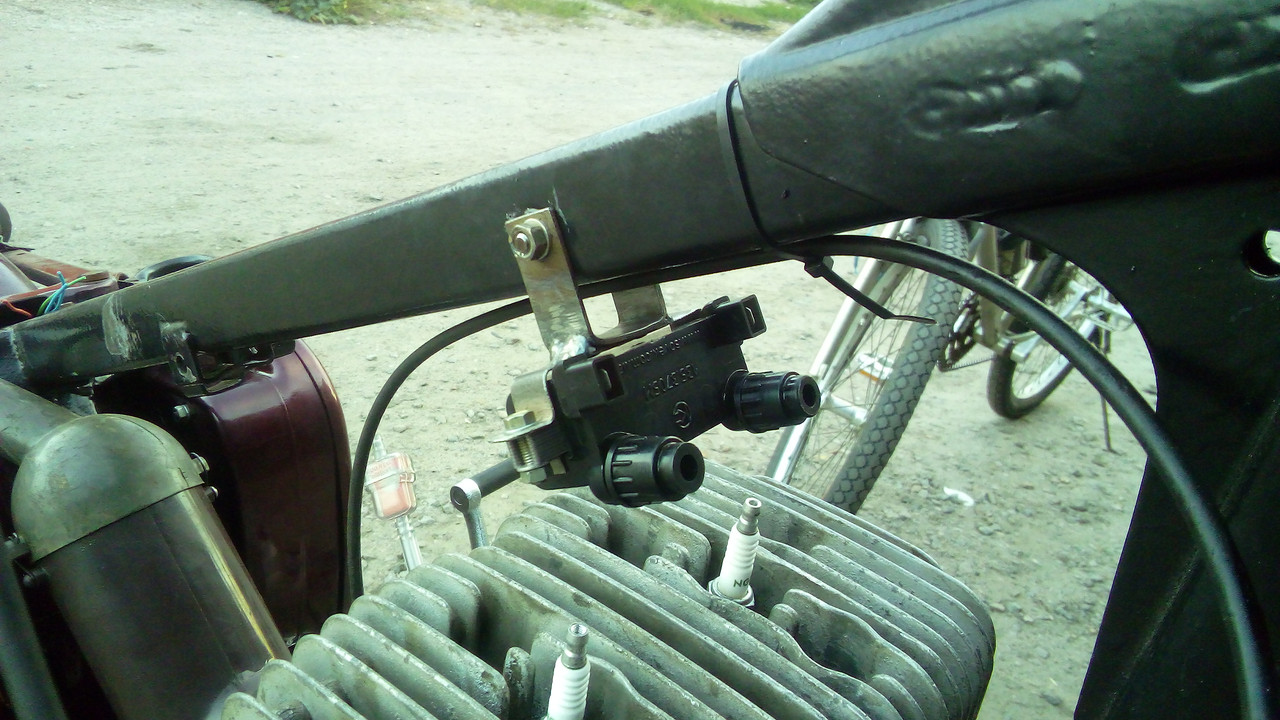

Руки опустились и ген сегодня переделывать не стал. Но сделал крепеж катушки зажигания.




Вопрос, акуума на 4 Ач хватит?

[USS]

Вопрос, акуума на 4 Ач хватит?

Якщо не будеш гасати часто ночами то вистачить. Я колись два сезони на 4Аh їздив.

[Dermengy]

Катушку бы развернуть на 180 и перенести еще вперед

[KSV]

Катушку бы развернуть на 180 и перенести еще вперед

Там штатный крепеж. Развернуть - одну гайку открутить, только что с этого получится?

[Dermengy]

Так все фишки направлены навстречу дождю, и бак не спасет

[Jawaval]

Бак конечно не спасет. Не зря на штатных катушках высоковольтный вывод «смотрит» вниз.

[KSV]

Я понимал что на встречу дождю, но ставить надо! Вчера в гараже просидел около 15 часов + амброзия = под конец уже не соображал что делаю. Ща поеду в гараж, разверну на 180 и вверх ногами, иначе будет очень сильный перелом ВВ провода, там расстояние до свечи 3-5см.

[Aleks1978]

распорну втулку став щоб коли закручуєш дзеркала нічого зайвого не зажималося.

[route 66]

И когда все сделаю - еще не факт что крышка не упрется в корпус держателя щеток!!!
Руки опустились и ген сегодня переделывать не стал

Во-первых у тебя какой-то огромный датчик, во-вторых надо было ставить щётками на без пяти одиннадцать. У меня на 634 статор на всех 3-х болтах держится. Только сделал пропил в перегородке крышки под одно ухо. Может, конечно, на 360-ке места меньше

[kozyr]

И когда все сделаю - еще не факт что крышка не упрется в корпус держателя щеток!!!
Руки опустились и ген сегодня переделывать не стал

Во-первых у тебя какой-то огромный датчик, во-вторых надо было ставить щётками на без пяти одиннадцать. У меня на 634 статор на всех 3-х болтах держится. Только сделал пропил в перегородке крышки под одно ухо. Может, конечно, на 360-ке места меньше

На счёт без пяти одиннадцать подтверждаю. И тебе нужно снять клемную колодку, а в место неё установить оптодатчик. Тогда у тебя гена закрепится на два болта и провода правильно будут ложиться.

[Aleks1978]

та розверни ти його вже. щоб контакти були праворуч як дивися на нього. а закріпи просто довгим болтом з широкою шляпкою або скобу прикрути. або вибери місце в кришці щоб друге вухо без проблем сідало. я в своїй планшайбі свого часу дірок понасверлював і міг повертати як завгодно.

[KSV]

Никого не цитирую, просто отвечаю. Датчик стандартный "совек", в 634 места хоть и мало, но больше чем в 360, на три крепежа физически не стелать, там 30% планшайбы спилено. Ген разверну так как на последнем фото, еще одно ухо срежу и обчухаю бочину. Одно ухо будет в низу гены, а второе напротив приклепаю заклепочником (обмотка позволяет), но выше, и длинным болтом притяну к планшайбе. Сделав так получится минимум переделок и максимум красоты и функционала! Я это уже сделал-бы, но вчера приехал в гараж, а там внутренний замок клинонул, благо были соседи с болгаркой, пришлось вырезать, а сегодня на работе зад полный (и так будет еще две недели), так что пока все затихло, но сегодня на 200 грн накупил болтиков М6 и М8 под внутренний шестигранник и почти все поменял (а то мои все ржавые (резьбы прогонял) и разной длины), завтра еще докуплю и буду доделывать.

[KSV]

Как не хотелось (сказывается усталость последних дней), но сегодня "зацепился" за генератор, и как не странно - все получилось! Болгарка, сварка, дрель, заклепочник и все прям как с завода! Отверстия в планшайбе сверлил на скорую руку, "на глаз", дрелью с бешеным люфтом, но получилось красивей и ровней и в "правильных" местах по сравнению с тем что приехало от производителя!!! Теперь хоч и два крепежных кронштейна, но они напротив один одного и ген будет симметрично прижиматься.







Завтра срезание всего "лишнего" с генератора, и его примерка!

[kozyr]

А оптодатчик всё-же закрепи вместо незадействованной клемной колодки и гену установи счётками на без пяти одиннадцать!!!
Крышка гены у меня при таком расположении стала с минимальными доработками.

[KSV]

А оптодатчик всё-же закрепи вместо незадействованной клемной колодки и гену установи счётками на без пяти одиннадцать!!!
Крышка гены у меня при таком расположении стала с минимальными доработками.

Оптодатчик туда не станет - будет мешать крепеж корпуса щеток, а если его смещать против часовой стрелки - корпус щеток будет под 90 градусов к датчику и всеравно будет упираться в крышку, при этом еще надо переделывать кронштейн датчика и его как-то надо прикрепить к гене, а это уже будет проблема, а в этом исполнении все четко на своих местах! + колодка будет задействована щетками и крышку гены (правую крышку) как и картер я вообще не дорабатываю!!! Даже если крышка упрется в корпус щеток, то можно будет малость подрезать сам корпус, без доработки крышки и без вреда для щеток, и то не факт что она упрется, надеюсь (с моей работой ничего не гарантирую) завтра доделаю гену и все примеряю. И мне эта компоновка гены на много больше нравится! Туда-б еще одну колодку на три провода (для оптодатчика) приделать - вообще идеально все было-б, а так на датчик надо разьем делать, или провода от датчика скручивать при снятии гены в будущем.

[KSV]

Итог: пол часа работы болгаркой и все лишнее (что мешает правой крышке) удалено, устанавливаю планшайбу и ген на место, одеваю крышку, а она не стает милимметра на три, снимаю корпус щеткодержателя - крышка садится идеально, малость обдумал, все замерял и отпилил кусок (примерно одну треть) корпуса щеткодержателя под верхнюю щетку, пропилил пазы для защелок щеток, все собрал и одел крышку - идеал! Правда пришлось и щетку на 5мм укоротить, но думаю что это не проблема!
Все, с механической частью электрической части закончил, остался только монтаж проводки.

[Jawaval]

Интересное решение по щеткам

[Aleks1978]

а можна було сді встановити і не розважатися з болгаркою і ко. а місця займатиме в половину менше штатного гена.

[KSV]

а можна було сді встановити і не розважатися з болгаркою і ко.

Нет, принципиально!
У меня сосед в гаражах ездит на китайце 250сс, с СДИ без акуума, так у меня на велику динамка на 6 вольт с лампочкой на три ватта от совдеповского фонарика светит чуть хуже чем его СДИ. И кроме этого я реально хочу яву с 12 вольтами на ИЖо гене с акумулятором!!!
И плюс ко всему выше сказанному мне просто нравится играться (творить) с болгаркой и ко (сваркой, дрелью, заклепочником).

ПС. А что - плохо стало?

[Jawaval]

Если сравнивать со штатными 6—ю вольтами, то перестала заводиться без АКБ со 2-й передачи и с толкача . А в остальном хорошие 12 вольт только на пользу .

[Dr_Hammer]

На CDI світло - гамно.

[Dermengy]

На CDI світло - гамно

Что-то стремное выражение Ты наверное хотел сказать, что с генератором от скутера свет херовый Хотя все равно говно

[gorik]

На CDI світло - гамно

Что-то стремное выражение Ты наверное хотел сказать, что с генератором от скутера свет херовый Хотя все равно говно

И свет говно,и родной 6В сигнал не тянет по тональности,регулировке не поддаётся...визжит как свинья и всё. Может 200 Вт-ый и потянул бы,но у товарища стоит 140 Вт-ый на ЧЗ...=ни хрена не тянет,что свет,что сигнал=говно.

[BarDak33]

На CDI світло - гамно.

Не согласен с тобой.
