Мучаю дальше и себя и яву, на рынке троса переднего тормоза под старушку не нашел, один разборщик пообещал привезти на следующую субботу б/у за 100 грн, вроде чех. Я не дождался и с прута 8 мм отрезал необходимый кусок, просверлил отверстие 2,5 мм с одной стороны, а на встречу 8мм, завел трос и заплавил полуавтоматом (напомню - делаю барашек в курок, паял, зажимал болтиком - не держит, теперь заварил).

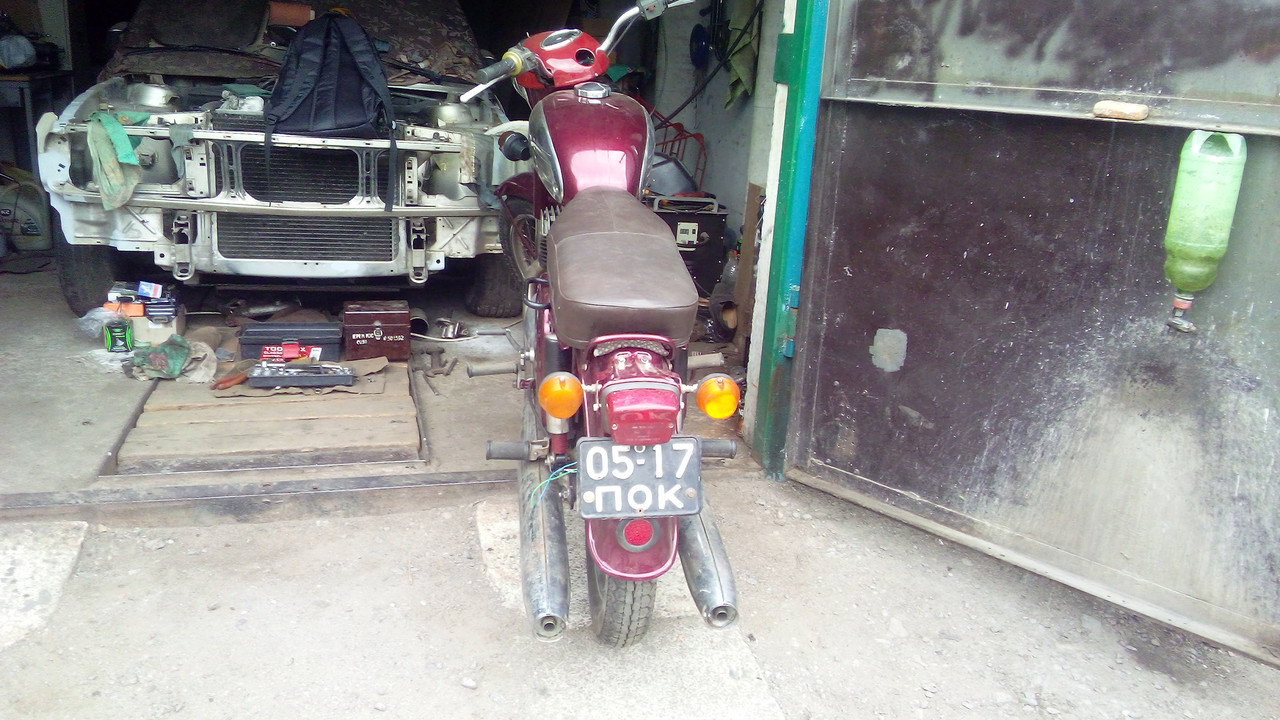

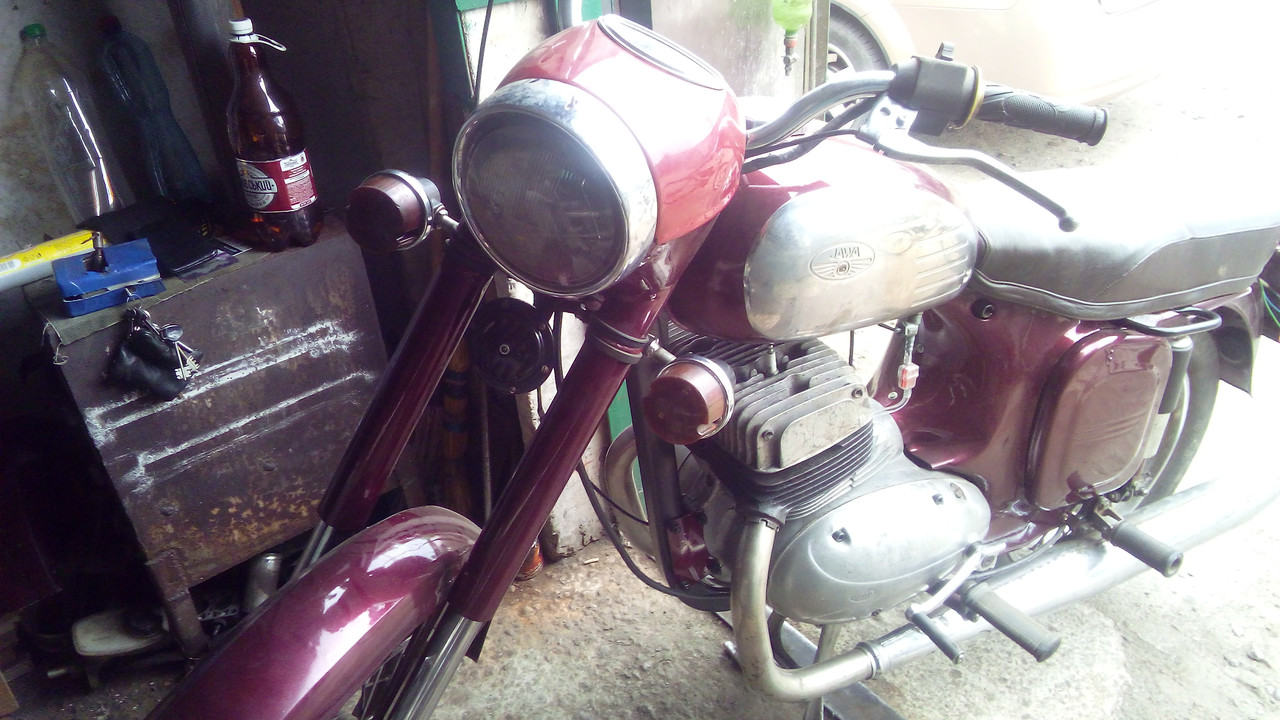

Сварил кронштейны под повороты, сами повороты передние оригинал, задние - какой-то китай.
И в теории, с механической частью сборки мотоцикла закончил, даже мелкие косяки выплывающие попутно - и те поустранял.
Делаю схему, две схемы с 634, распечатал, подрисовал и подклеил с учетом местных факторов (типа реле поворотов с москвича).
Далее перехожу к механической части электрической части (как не абсурдно звучит), самое первое - устанавливаю все под крышки, пытаясь все предусмотреть и впихнуть компактно.
Под правую крышку установил коммутатор и лягушку (кто барахолку в вайбере мониторит, тот знает мои приключения в покупке):
Под левую - все остальное, выпрямитель, реле-регулятор и релюшка на лампу разряда акуума, и оставил место под акуум, надеюсь влезет.

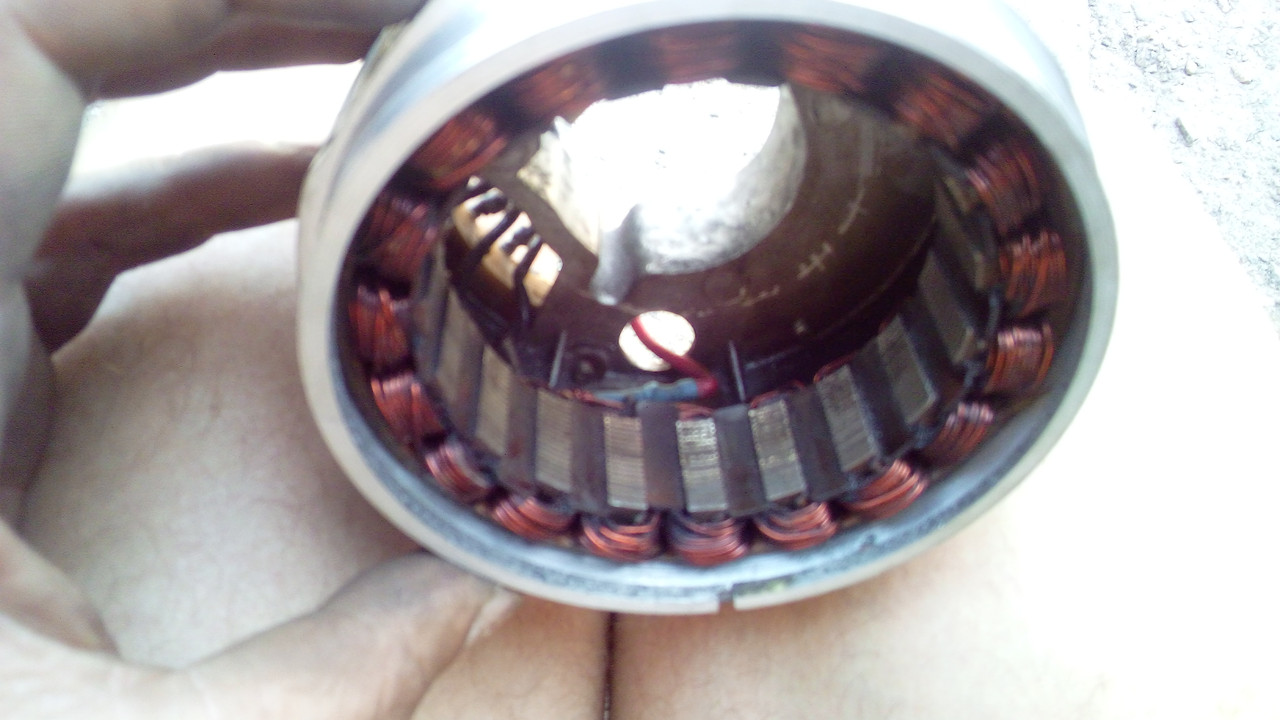

Ну а дальше самое веселье - гена! Вывел среднюю точку с обмоток (на явах выведена, на ижах нет)

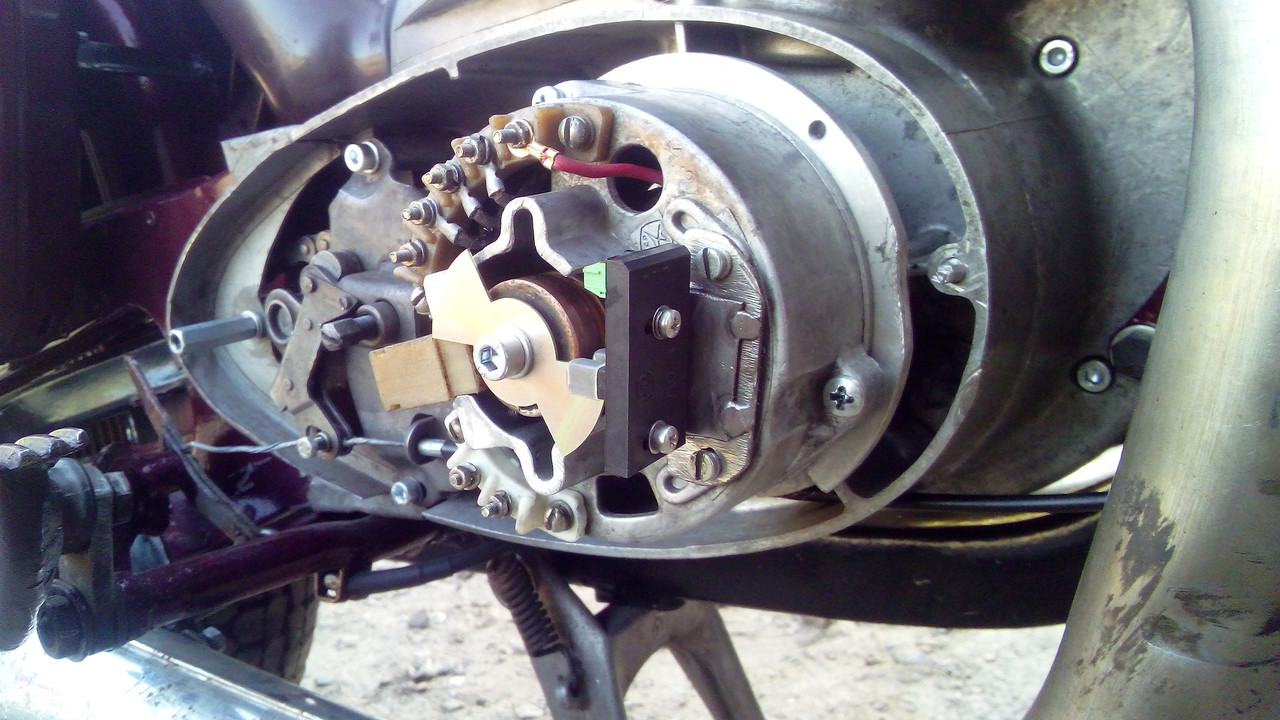

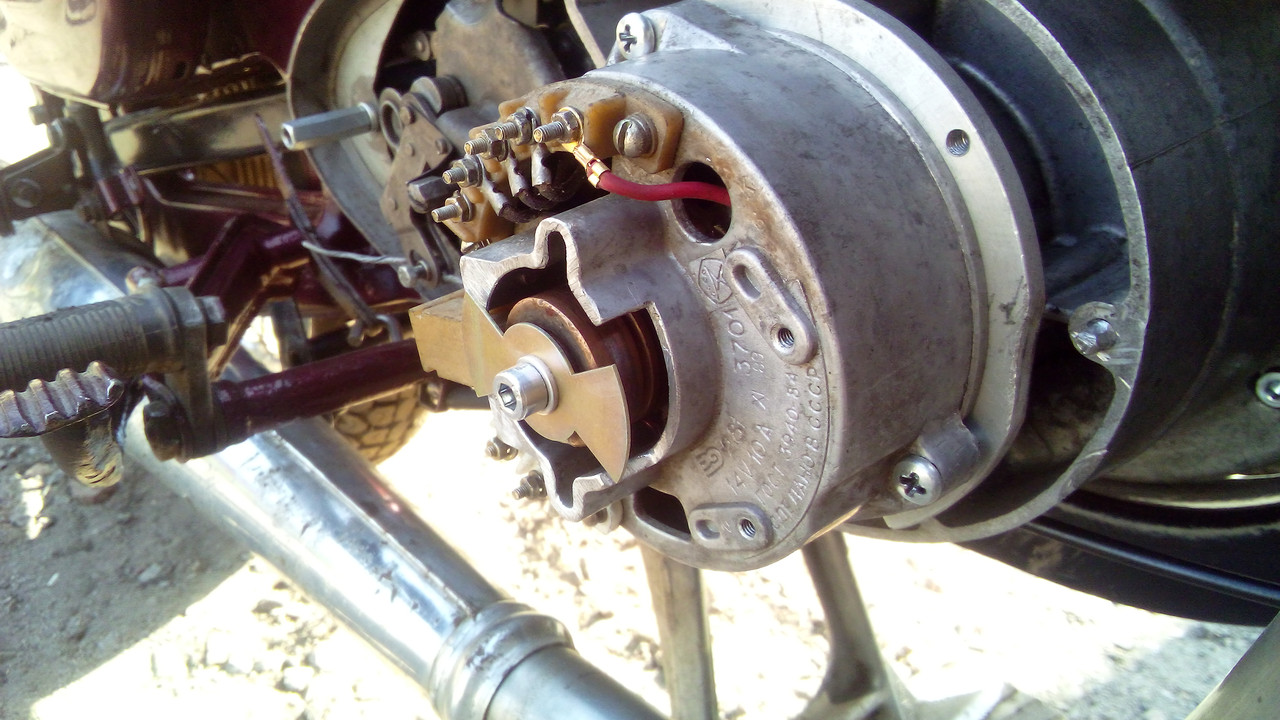

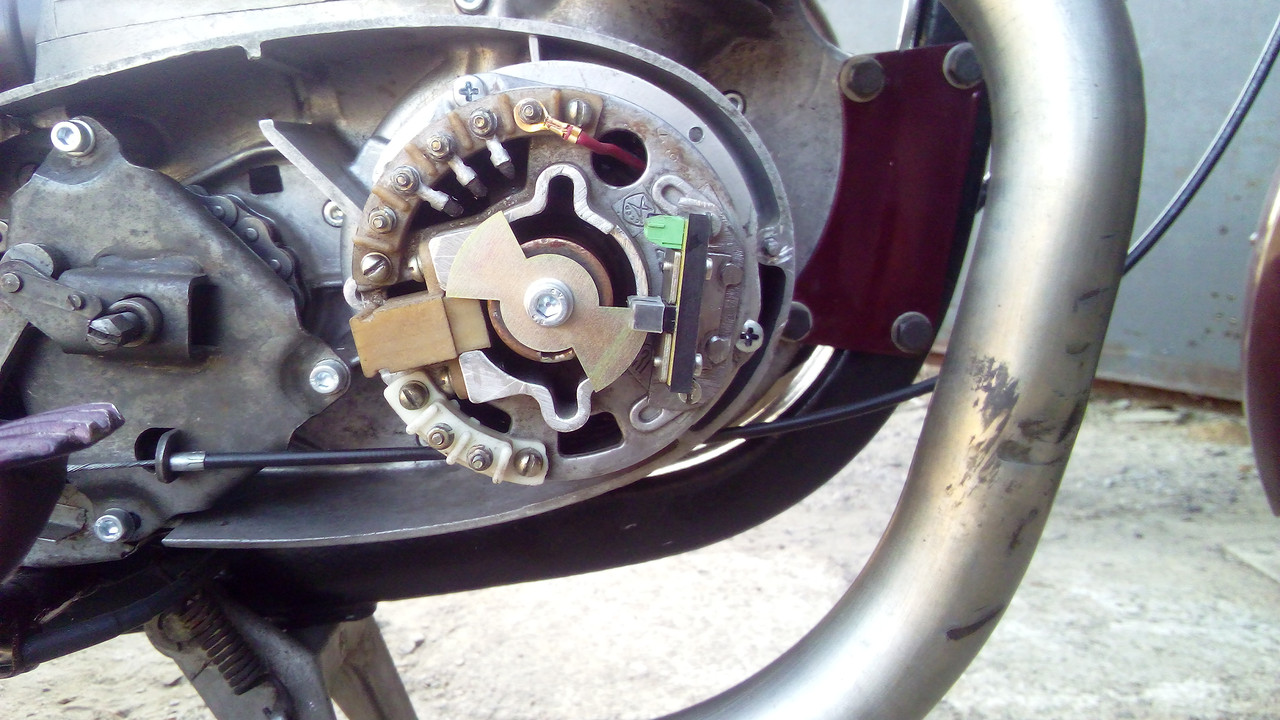

Все как можно глубже посадил ранее, сегодня максимально близко к якорю посадил бабочку, и вырезал кусок от гены под опто датчик, далее сделал кронштейн под датчик, все получилось отлично!!!

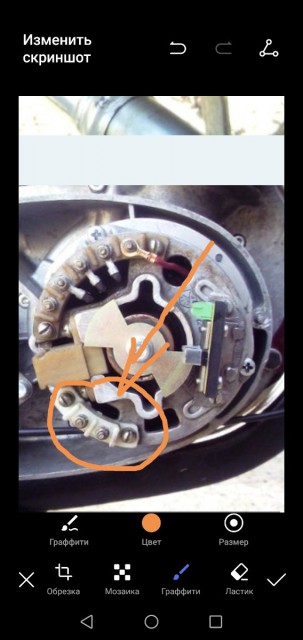

А вот теперь самый кайф - крышка не закрылась!!! Мешает датчик!!! Что-б закрылась ген надо развернуть почти на 180 градусов, должен стоять вот так:

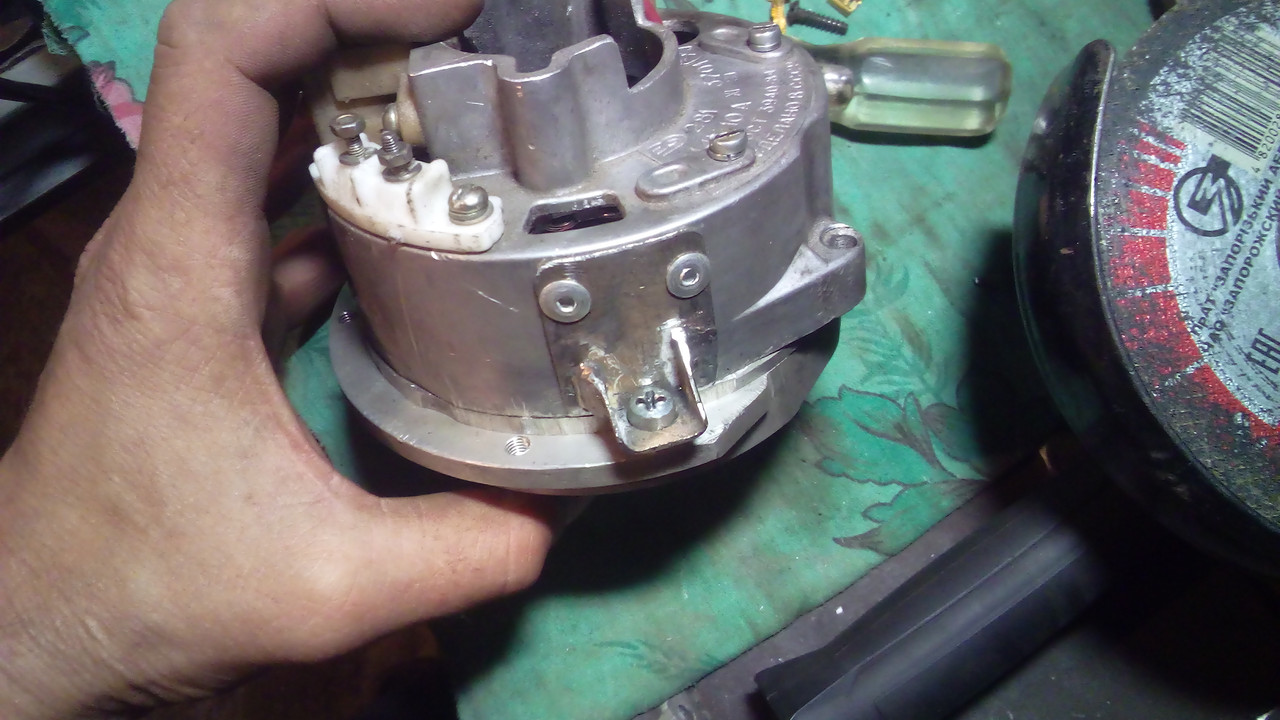

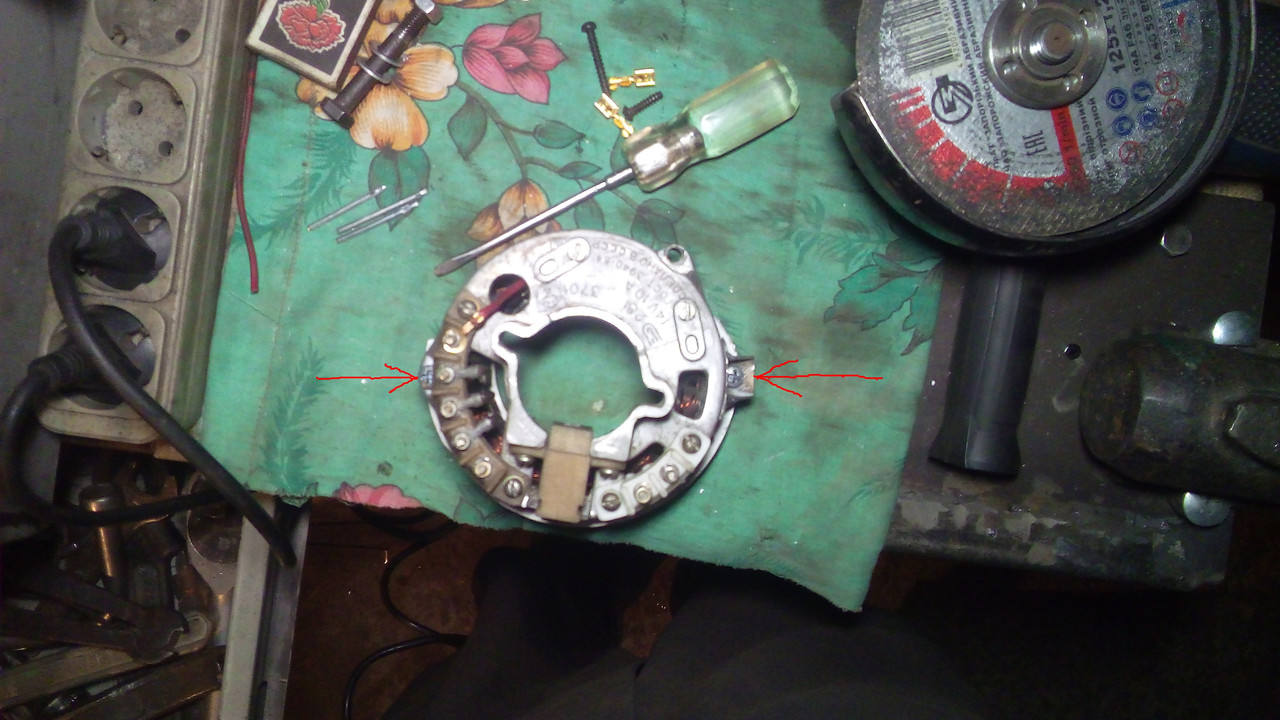

В таком положении и провода прикручиваются правильно и провода щеток не зажимает. По незнанию изначально его не верно установил и под такое положение подгонял, а теперь все надо переделывать - надо срезать еще одно крепежное ухо, малость убрать корпуса гены со стороны перегородки и надо придумать как зафиксировать ген (ухо одно останется!) примерно в этом раене:
И когда все сделаю - еще не факт что крышка не упрется в корпус держателя щеток!!!

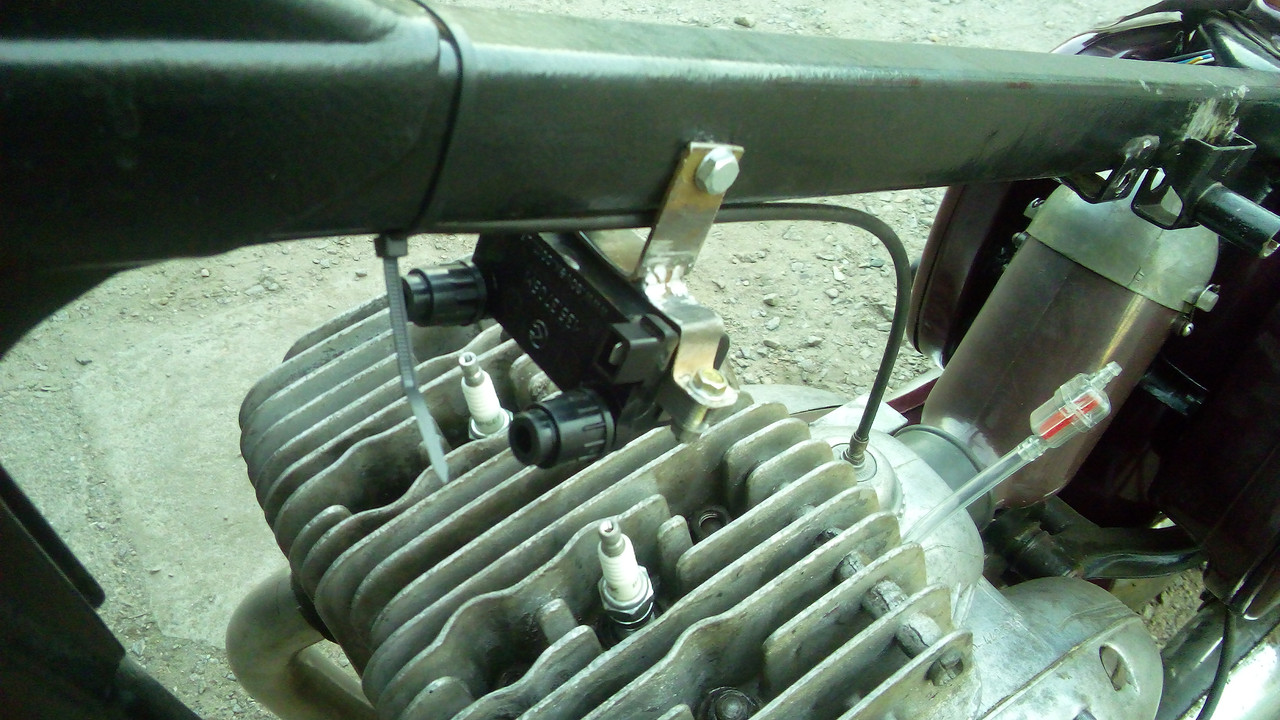

Руки опустились и ген сегодня переделывать не стал. Но сделал крепеж катушки зажигания.
![Зображення](https://i.postimg.cc/bY2ftkVT/IMG-20200906-190115.jpg)
Вопрос, акуума на 4 Ач хватит?
