Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 10 янв 2012, 15:51

Купил яву з металлолома http://forum.jawaold.su/viewtopic.php?t ... highlight=
Купил Вилку и Генератор 6V 45A в "Андрей28"
Нашол двигатель на чердаку (должен буть рабочий) установив на яву
Собрал в Все в кучу.....
Осталось зделать Проводку!
Начал делать все по схеме + сверялся по уже собранной яве...

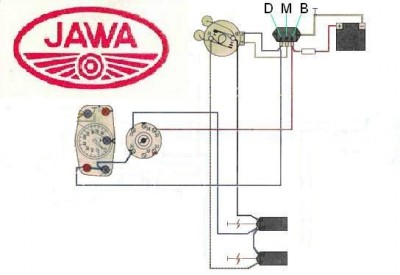

собрал вот таку схему(чисто проверить искру,и попробовать завести)
но иде замыкания (на сам корпус реле иде -)
Реле виносне од 634...(альум...)
что я зделал не так ? вродеби все делал так как на рабочей яве....
подскажить....
Последний раз редактировалось kayzer 11 янв 2012, 10:57, всего редактировалось 1 раз.
За это сообщение автора kayzer поблагодарил:
Никанор Никанорович

Аватара пользователя
Oskar
рокер
Сообщения: 372
Зарегистрирован: 06 янв 2010, 03:09
Мотоцикл: Jawa 350 + Kawasaki ZR400D Xanthus
Откуда: Корсунь-Шевченківський
Благодарил (а): 12 раз
Поблагодарили: 5 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Oskar » 10 янв 2012, 17:51

неправельная схема
Последний раз редактировалось Oskar 10 янв 2012, 17:56, всего редактировалось 1 раз.
За это сообщение автора Oskar поблагодарил:
Никанор Никанорович

Аватара пользователя
Oskar
рокер
Сообщения: 372
Зарегистрирован: 06 янв 2010, 03:09
Мотоцикл: Jawa 350 + Kawasaki ZR400D Xanthus
Откуда: Корсунь-Шевченківський
Благодарил (а): 12 раз
Поблагодарили: 5 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Oskar » 10 янв 2012, 17:54

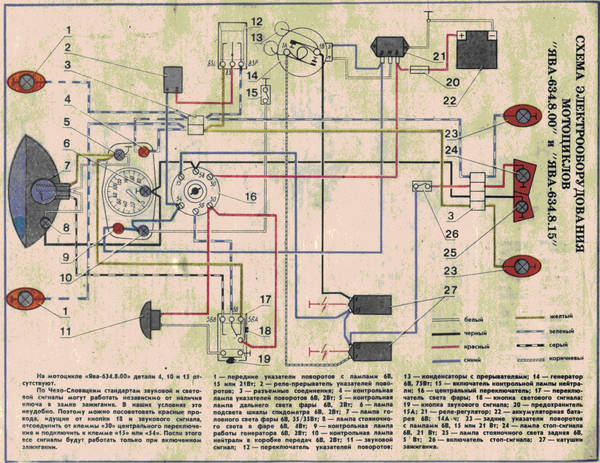

вот рабочая схема
Вложения
За это сообщение автора Oskar поблагодарил:
Никанор Никанорович

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 10 янв 2012, 18:10

яшо можна... объясни пожалуста шо имено неправельно ?
За это сообщение автора kayzer поблагодарил:
Никанор Никанорович

Аватара пользователя
java 6v
Старая гвардия
Сообщения: 808
Зарегистрирован: 24 авг 2011, 09:58
Мотоцикл: CZ-350 472.5
Откуда: Київ
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение java 6v » 10 янв 2012, 18:13

а реле зарядки точно справне?

[ Post made via Mobile Device ] Изображение
За это сообщение автора java 6v поблагодарил:
Никанор Никанорович

Аватара пользователя
Oskar
рокер
Сообщения: 372
Зарегистрирован: 06 янв 2010, 03:09
Мотоцикл: Jawa 350 + Kawasaki ZR400D Xanthus
Откуда: Корсунь-Шевченківський
Благодарил (а): 12 раз
Поблагодарили: 5 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Oskar » 10 янв 2012, 18:23

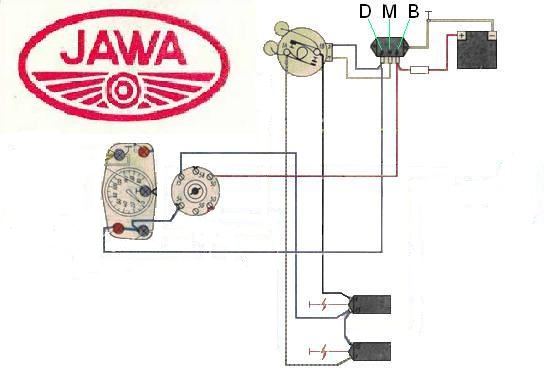

вот упрощеная схема
Вложения
Проводка ЯВА 634.jpg
За это сообщение автора Oskar поблагодарил:
Никанор Никанорович

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 10 янв 2012, 18:38

Да, реле рабочее (Новое)
Oskar писал(а):вот упрощеная схема
Большое СПС ! попробуем, только у меня "+" на МАССУ.

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 12 янв 2012, 16:21

Ну то хто что может подсказать ?????

Аватара пользователя
java 6v
Старая гвардия
Сообщения: 808
Зарегистрирован: 24 авг 2011, 09:58
Мотоцикл: CZ-350 472.5
Откуда: Київ
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение java 6v » 12 янв 2012, 17:07

точно воно нове і робоче?????
За это сообщение автора java 6v поблагодарил:
Никанор Никанорович

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 12 янв 2012, 17:17

да точно нове и робоче...
проверял реле РР 310 и реле РР302
всеравно пробивает на корпус самого реле...

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 12 янв 2012, 17:22

На акуме мот работает? Какой генер.- 6v. 45w. с реле на генере, или 75w.? Сунь с ижа 6v- оно пластиковое, подходит.

[ Post made via Mobile Device ] Изображение
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 12 янв 2012, 17:31

На акум. мот не работает, так как я выкупил Яву с Чермета... собрал ее...
Теперь хочу сделать Электрику, чтоб попробовать завести(проверить искру)
Реле выносное 6В от явы 634 http://fs140.www.ex.ua/show/20257105/20257105.jpg?800
Генератор 6v 45w но без реле (замастьрили 2 фишки М и D)
Есть и пластиковое реле PP310 и 2 шт. РР302 (когда подключаю по зразку) тоже идет пробой на корпус...

Аватара пользователя
Oskar
рокер
Сообщения: 372
Зарегистрирован: 06 янв 2010, 03:09
Мотоцикл: Jawa 350 + Kawasaki ZR400D Xanthus
Откуда: Корсунь-Шевченківський
Благодарил (а): 12 раз
Поблагодарили: 5 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Oskar » 12 янв 2012, 18:56

У тебя все комплектующие с 634 Реле и генер, тогда логично делать проводку как у 634 зачем + на масу цыплять?

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 13 янв 2012, 10:44

если у тебя шото пробивает на корпус,то это неисправно. БЕЗ АКУМА НЕ ЗАВЕДЁШ! ПРОБУЙ НА АКУМУЛЯТОРЕ! ПОТОМ БУШ ИГРАТЦА С РЕЛЕ И ГЕНЕРОМ! заведи мот и проверь полярность,твои реле расчитаны (-)на масу!и на50w и75w.иж генер=45w и релюха соответственно, и минус на массу.пиши,мож я не все свои проблемы со старухой вспомнил.
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
java 6v
Старая гвардия
Сообщения: 808
Зарегистрирован: 24 авг 2011, 09:58
Мотоцикл: CZ-350 472.5
Откуда: Київ
Благодарил (а): 6 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение java 6v » 13 янв 2012, 11:53

:shock: ого це ж моє фото нового реле! :D

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 13 янв 2012, 16:11

реле и генератор од яви 634 !!! причом тут иж ?
Фото мого реле нету... потому какое нашол в инетернете такое и виложил...
А схема правильная ?
стоить - пускать на масу ???

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 13 янв 2012, 16:48

ты писал шо генер у тебя 6v45w.=ява360. 6v75w=ява634.ижэвское оборудование на корпус подходит 1:1.даж взаимозаменяетца с явой.
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 13 янв 2012, 16:56

634 там сделан минус на масу!!!ты смотри на характеристику того шо ставиш,а то сунеш провод... схема стандартна,ставь =аля-покататца.т.е. ток для движка. у меня на старухе генер ява,реле рр-1иж.
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
archer
И так сойдет
Сообщения: 2078
Зарегистрирован: 25 май 2009, 14:13
Мотоцикл: Jawa 634-7, Suzuki GS 500F => DR650r
Откуда: Киев
Благодарил (а): 78 раз
Поблагодарили: 119 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение archer » 13 янв 2012, 17:11

Какая разница что на массе + или -, это не принципиально. При правильном подключении генер перемагнитится. Вторая схема на 100% верна, если все-же хочешь оставить плюс на массе, то собирай по первой схеме, там почти все верно, разве что в разрыв черного провода нужно прицепить лампочку(контролька зарядки), если таковую не предполагаешь подключать то черный не подсоединяй к замку.
И так сойдет

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 13 янв 2012, 17:53

Для релюхи есть разница.
За это сообщение автора Aleks1978 поблагодарил:
Никанор Никанорович
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
archer
И так сойдет
Сообщения: 2078
Зарегистрирован: 25 май 2009, 14:13
Мотоцикл: Jawa 634-7, Suzuki GS 500F => DR650r
Откуда: Киев
Благодарил (а): 78 раз
Поблагодарили: 119 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение archer » 13 янв 2012, 20:06

Аргументируй
И так сойдет

Аватара пользователя
Aleks1978
Старая гвардия
Сообщения: 2966
Зарегистрирован: 15 сен 2009, 20:56
Мотоцикл: 350/634
Откуда: Харківська область,Борівщіна
Благодарил (а): 220 раз
Поблагодарили: 90 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Aleks1978 » 13 янв 2012, 20:48

Аргументы в теме зажигание с минска.я там задавал подобный вопрос.
095 02 63 867юмс 093 58 45 482 і 063 624 72 60 лайф Саня.
Держи и ум,и душу в чистоте.Тогда и процветание будет мудрым.

Аватара пользователя
kayzer
рокер
Сообщения: 186
Зарегистрирован: 14 ноя 2011, 20:52
Мотоцикл: Ява 350 (Старушка)
Благодарил (а): 1 раз
Поблагодарили: 3 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение kayzer » 14 янв 2012, 16:24

archer большое СПС....
розобрался... когда розберал замок зажигания чото намутил.... и на чорний провод стало подапвать ток...
розобрал сново замок и поставил все правельно.... тепер нетк КЗ

Никанор Никанорович
мож че и выростит
Сообщения: 54
Зарегистрирован: 21 июл 2011, 09:09
Мотоцикл: Ява ,Иж
Благодарил (а): 27 раз
Поблагодарили: 1 раз
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение Никанор Никанорович » 14 июн 2016, 03:39

Схема понравилася своей простотой.На свой движек с Явы старушки накинул провода на катушку и прерыватели и мотоцыкл завелся.Нет зарядки.Ижевское реле РР-1 с виду новое с буквами БЯМШ скорее будет работать,как его подключить к этой простой схеме? И не понятно, если масса на генераторе подписана плюсом, то значит масса плюс и аккума плюс тулить на массу, а на реле если массу сделать плюсом ничего не сгорит?
Вложения
простая схема почи собрана
простая схема почи собрана
как теперь зарядку получить?
как теперь зарядку получить?

Аватара пользователя
USS
Старая гвардия
Сообщения: 1670
Зарегистрирован: 24 сен 2013, 16:19
Мотоцикл: JAWA350-638-5. ИЖ-Ю-2
Откуда: Полтавская обл.
Благодарил (а): 17 раз
Поблагодарили: 192 раза
Контактная информация:

Re: Проблема з Реле и Електрикой Ява 360

Сообщение USS » 14 июн 2016, 14:30

Мінус на масу мота та на "М" РР-1, плюс з акума на "Б" РР-1 та до замка, "Я" те саме що "D" на виносному рр з яви, "Ш" то "М" на явівському, реле, що висить на генераторі відключаєш зовсім з виносним двукатушечним воно вже зайве.
_____Dirty Deeds Done Dirt Cheap_____

Ответить

Вернуться в «Электрика»

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей
